Қозғалтқыш тор крутящий моментті беріліс қорабынан тасымалдау қорабына және тасымалдау қорабынан алдыңғы және артқы жетек біліктеріне беруге арналған

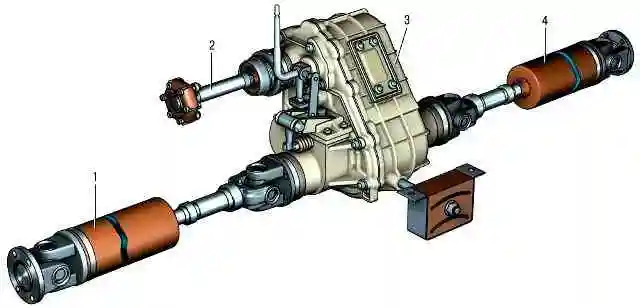

Cурет. 1. Driveline
ВАЗ-2123 автокөлігінің кардан жетегі аралық 2 (1-сурет), алдыңғы 1 және артқы 4 кардан білігінен тұрады.
Аралық кардан білігі екі шетінде ойықтары бар штангадан жасалған.

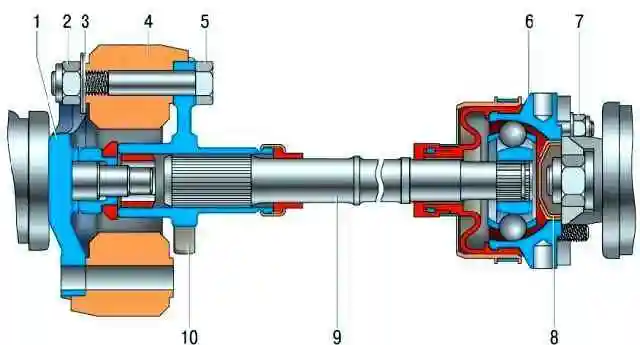

Біліктің бір ұшында (беріліс қорабының бүйірінен) фланец 10 (2-сурет) бар, ол серпімді муфта 4 арқылы редуктордың қосалқы білігінің 1 фланецімен қосылған.
Икемді муфта фланеці мен білік арасындағы шплайн қосылымы майлы тығыздағышпен тығыздалған. Бiлiктiң екiншi ұшында (беру корпусының бүйiрiнен) тұрақты жылдамдық қосылысы бар.
Тұрақты жылдамдық қосқышының корпусы 6 штрихтармен тасымалдау корпусының жетек білігінің фланеціне бекітілген.
Алдыңғы және артқы кардан біліктерінің конструкциясы бірдей. Білік жұқа қабырғалы болат құбыр.
Бір жағынан құбырға шпильді ұшы дәнекерленген, оған кардан қосылысының сырғымалы шанышқысы орнатылған.
Білік пен айырдың шплиндік қосылымы майлы тығыздағышпен тығыздалған. Екінші жағынан құбырға әмбебап қосқыш шанышқы дәнекерленген.
Әмбебап қосылыстардың екеуі де фланецтерге қосылған, олардың бірі (құбырдың жағынан) алдыңғы осьтің беріліс қорабының фланеціне, ал екіншісі трансфер корпусының шығыс білігінің фланеціне бекітілген.
Әрбір әмбебап буын крест арқылы қосылған екі айырдан тұрады.
Өндірілетін автомобильдердің бөліктерінде тұрақты жылдамдық қосылыстары бар алдыңғы және артқы кардан біліктерін орнатуға болады.
Олардың дизайны алдыңғы доңғалақ жетектеріне ұқсас.
Автомобильдегі жетектің дұрыс жұмысын тексеру
Көлік құралының астынан лифт немесе шұңқырда кардан жетегін тексеріңіз.
Жылдам беріліс қорабы мен тасымалдау қорабы бейтарап күйде болуы керек.
Барлық бұрандалы қосылымдардың тартылу сенімділігін, топсалардың күйін және аралық біліктің иілгіш муфтасының резеңке массивін тексеріңіз (сыртқы тексеру).

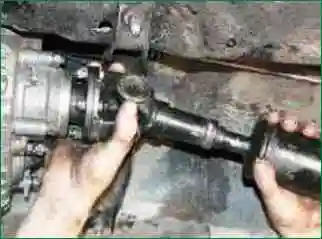

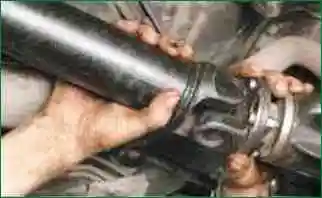

1. Тексерілетін буынның жанындағы білікті екі қолмен ұстаңыз.
Қысқа, өткір қозғалыстар әрбір жетек білігін өз осіне перпендикуляр бағытта тербетеді.
Топсаларда көрінетін ойнауға рұқсат етілмейді.
2. Барлық әмбебап буындар үшін сынақты қайталаңыз.

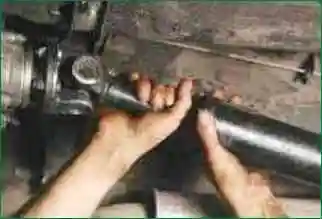

3. Қысқа өткір қозғалыстармен кардан білігін өз осінің айналасында екі бағытта бұраңыз, бұл ретте кардан қосылысының айыр-фланецін бұрылудан ұстаңыз.
Айналмалы саңылауларға жол берілмейді
4. Қалған әмбебап буындардағы тексеруді қайталаңыз.
