Sicherungen für Toyota Camry

Auch verfügbar: Русский (Россия) Español (España) English (UK) Қазақша (kk-KZ) Українська (Україна)

Wenn die Scheinwerfer oder andere elektrische Komponenten nicht funktionieren, überprüfen Sie die Sicherungen

Wenn Sicherungen durchgebrannt sind, müssen sie ersetzt werden (Abb. 2).

Schalten Sie die Zündung und nicht funktionierende Komponenten aus.

Ziehen Sie die Sicherung heraus und überprüfen Sie sie.

Stellen Sie fest, welche Sicherung defekt ist.

Die Abdeckung des Sicherungskastens zeigt den Stromkreisnamen jeder Sicherung.

Typ-A-Sicherungen können mit einem Abzieher entfernt werden.

Die Position des Abziehers ist in der Abbildung dargestellt.

Wenn Sie sich nicht sicher sind, ob eine Sicherung durchgebrannt ist, versuchen Sie, die Sicherung durch eine zu ersetzen, von der Sie sicher sind, dass sie in Ordnung ist.

Wenn die Sicherung durchgebrannt ist, setzen Sie eine neue Sicherung in den Clip ein.

Nur eine Sicherung mit der Nennstromstärke einbauen, die auf dem Deckel des Sicherungskastens angegeben ist.

Falls keine Ersatzsicherung vorhanden ist, können Sie im Notfall die für den normalen Fahrbetrieb unbedeutende Sicherung „MIR HTR“, „CIG“ oder „POWER POINT“ herausziehen und verwenden, falls vorhanden gleiche Stromstärke.

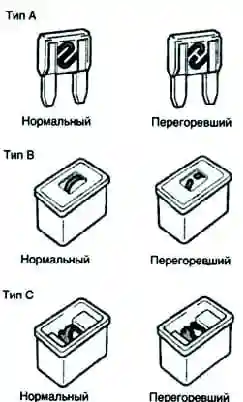

Abb. 1. Beispiele für durchgebrannte und normale Sicherungen

Wenn es nicht möglich ist, eine Sicherung mit der gleichen Amperezahl zu verwenden, dann verwenden Sie eine mit einem niedrigeren Wert, aber so nah wie möglich am Nennwert.

Wenn die Nennstromstärke unter dem angegebenen Wert liegt, kann die Sicherung erneut durchbrennen, aber dies ist kein Anzeichen für ein Problem.

Achten Sie darauf, so schnell wie möglich die richtige Sicherung zu kaufen, und bringen Sie die Ersatzsicherung wieder am Originalclip an.

Es wird empfohlen, einen Satz Ersatzsicherungen zu kaufen und für Notfälle im Auto aufzubewahren.

Wenn die neue Sicherung sofort durchbrennt, weist dies auf ein Problem mit der elektrischen Anlage hin.

Verwenden Sie keine Sicherung mit einer höheren Amperezahl und verwenden Sie keinen Gegenstand anstelle der Sicherung.

Dies kann schwere Schäden verursachen und zu einem Brand führen.

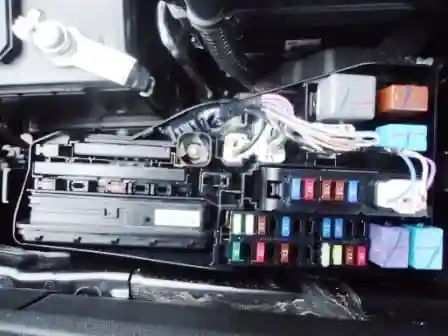

Abb. 2. Sicherungen im Motorraum

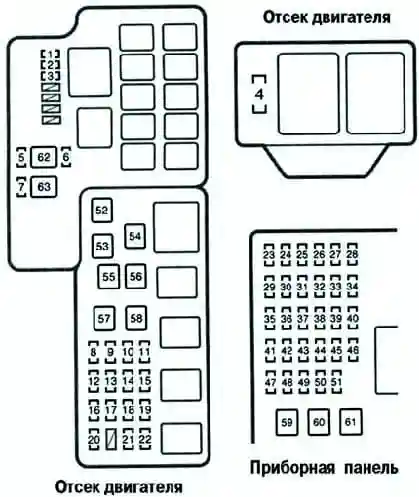

Abb. 3. Lage der Sicherungen
Abb. 4. Sicherungen im Autoinnenraum

In der Kabine befinden sich die Sicherungen auf der linken Seite in der Nähe des Handbremspedals (Annäherung von unten)

Abb. 4. Sicherungskastenabdeckung

Sicherungsbezeichnungen und -werte sind auf der Rückseite der Abdeckung aufgedruckt

Sicherungen (Typ A):

  1. HEADLH LWR 15 A: linker Scheinwerfer (Abblendlicht);
  2. HEAD RH LWR 15 A: rechter Scheinwerfer (Abblendlicht), Leuchtweitenregulierung;
  3. DRL 5 A: keine Kette;
  4. ABS N0 4 7,5 A: Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Hilfsbremssystem;
  5. ERSATZ 10 A Ersatzsicherung;
  6. ERSATZ 15 A: Ersatzsicherung;
  7. ERSATZ 5 A: Ersatzsicherung;
  8. AM2 30 A: Startsystem, Sicherungen „IGN“ und „IG2“;
  9. HEAD LH UPR 10 A: linker Scheinwerfer (Fernlicht);
  10. HEAD RH UPR 10 A: rechter Scheinwerfer (Fernlicht);
  11. ST 5 A: Mehrpunkt-Kraftstoffeinspritzsystem/sequenzielles Mehrpunktsystem Kraftstoffeinspritzung;
  12. TEL 5 A: kein Stromkreis;
  13. ALT-S 5 A: Ladesystem;
  14. IGN 15 A: Startsystem;
  15. IG210 A: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem, SRS-Airbags, vordere Sicherheitsgurtstraffer, Tempomat;
  16. DOOR1 25 A: Multiplex-Kommunikationssystem (elektrisches Türverriegelungssystem, drahtloses Fernbedienungssystem);
  17. EFI 20 A: Multiport-Kraftstoffeinspritzung/ sequentielle Multiport-Kraftstoffeinspritzung;
  18. HORN 10 A: Hörner;
  19. DCC 30 A; Sicherungen „ECU-B“, „RAD1“ und „DOME“;
  20. A/F 25 A: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem;
  21. ETCS 10 A: Multiport-Kraftstoffeinspritzsystem/sequenzielles Multiport-Kraftstoffeinspritzsystem;
  22. HAZ 15 A: Alarm;
  23. ECU-B 10 A: Multiplex-Kommunikationssystem (elektrisches Türschlosssystem, Sicherheitssystem, Einstiegsbeleuchtungssystem, Tagfahrlichtsystem, drahtloses Fernbedienungssystem), Klimaanlage, Nebelschlussleuchten;
  24. DOME 7.5 A: Zündlicht, Innenlicht, persönliches Licht, Kofferraumlicht, persönliches Licht, Uhr, Außentemperaturanzeige, Multifunktionsanzeige;
  25. CIG 15 A: Zigarettenanzünder;
  26. ECU-ACC 5 A: elektrische Außenspiegel, Uhr, Multifunktionsdisplay;
  27. SCHLECHTE NEIN. 2 10 A: Audiosystem;
  28. POWER POINT 15 A - Stromanschlüsse
  29. RAD-NR. 1 20 A: Audiosystem;
  30. GAUGE1 10 A: Anzeigen und Zähler, Uhr, Außentemperaturanzeige, Multifunktionsanzeige, Shift-Lock-System, Anschnall-Warnleuchten;
  31. ECU-IG 10 A: SRS-Airbags, elektrische Fensterheber, Antiblockiersystem;
  32. WIPER 25 A: Scheibenwischer;
  33. HTR 10 A: Klimaanlagen;
  34. MIR HTR 10 A: Außenspiegelheizung;
  35. AM1 5 A: Startsystem;
  36. FOG 15 A: Nebelscheinwerfer;
  37. SUN-SHADE 15 A: ohne Kette;
  38. GAUGE2 10 A: automatischer abblendbarer Innenrückspiegel, elektrisches Schiebedach, Rückfahrscheinwerfer, Kontrollleuchten für Automatikgetriebe, automatische Lichtsteuerung, Tempomat;
  39. PANEL 10 A: Handschuhfachbeleuchtung, Uhr, Außentemperaturanzeige, Multifunktionsanzeige, Instrumententafelbeleuchtung, Instrumententafelbeleuchtung, Overdrive-Aus-Kontrollleuchte;
  40. HECK 10 A: Rücklichter, Standlichter, Kennzeichenbeleuchtung;
  41. PWR-NR. 4 20 A: Fensterheber hinten Beifahrerseite (linke Seite);
  42. PWR-NR. 2 20 A: Schließanlage Beifahrertür, elektrische Fensterheber Beifahrerseite;
  43. OBD 7.5 A: On-Board-Diagnose;
  44. SEAT HTR 20 A: Sitzheizungen;
  45. WASHER 15 A: Scheibenwaschanlage;
  46. FAN RLY10 A: elektrische Lüfter;
  47. STOP 15 A: Bremslichter, hohes Bremslicht, Antiblockiersystem, Tempomat;
  48. FUEL OPEN 5 A: keine Kette;
  49. TÜR N0.2 25 A: Multiplex-Kommunikationssystem (elektrisches Türschlosssystem, drahtloses Fernsteuerungssystem);
  50. AMP 25 A: keine Kette;
  51. PWR N0.3 20 A: Fensterheber hinten Beifahrerseite (rechte Seite)

Sicherungen (Typ B);

  1. MAIN 40 A: Sicherungen „HEAD LH LWR“, „HEAD RH LWR“, „HEAD LH UPR“, „HEAD RH UPR“ und „DRL“;
  2. ABS Nr. 2 40 A: Antiblockiersystem, Fahrzeugstabilitätskontrolle, Traktionskontrolle, Hilfsbremssystem;
  3. RDI 30 A: elektrischer Lüfter;
  4. CDS 30 A: elektrischer Lüfter;
  5. HTR 50 A: Klimaanlage;
  6. H-LP CLN 30 A: Scheinwerferreiniger;
  7. ABS Nr. 3 30 A: Antiblockiersystem, Fahrzeugstabilitätskontrolle, Traktionskontrolle, Hilfsbremssystem;
  8. PWR SEAT 30 A: elektrische Sitze;
  9. PWR-NR. 1 30 A: Fahrertürschloss, elektrische Fensterheber auf der Fahrerseite, elektrisches Schiebedach;
  10. DEF 40 A: Heckscheibenheizung;

Sicherungen (Typ C):

  1. ALT 120 A: Sicherungen „DEF“, „PWR N0.1“, „PWR N0.2“, „PWR NO. 3", "PWR N0.4", "STOP", "DOOR N0.2", "OBD", "PWR SEAT", "FUELOPEN", "FOG", "AMP", "PANEL", "TAIL", „AM1“, „CIG“, „POWER POINT“, „RAD N0.2“, „ECU-ACC“, „GAUGE1“, „GAUGE2“, „ECU-IG“, „WIPER“, „WASHER“, „HTR (10 A)", "SEAT HTR" und "SUN-SHADE";
  2. ABS N0.1 50 A: Antiblockiersystem, Fahrzeugstabilitätskontrollsystem, Traktionskontrollsystem, Hilfsbremssystem.
