Der Bordstromkreis des Autos (mit Ausnahme des Starterkreises) wird von zwei Sicherungen versorgt
Der Lichtstromkreis ist mit einer 40-A-Sicherung abgesichert, die restlichen Stromkreise haben 60 A.
Beide Sicherungen sind in einem Block eingebaut, der an der Trennwand im Motorraum befestigt ist.
Zusätzlich ist jeder Stromkreis aller Stromverbraucher zusätzlich durch Sicherungen mit geringerem Betriebsstrom abgesichert.
Sie befinden sich in zwei Blöcken unter dem Armaturenbrett auf der Fahrerseite.
Der Nennstrom der Sicherungen und die Stromkreise, die sie schützen, sind in der Tabelle aufgeführt.
Sicherungen sind von links nach rechts nummeriert, 8 A - schwarz; 16 A - grün.
Die Starterschaltung ist für kurzzeitig hohen Strom ausgelegt und hat keine Sicherung.
Trennen Sie die Batterie ab, wenn Sie die elektrische Anlage reparieren.
Verwenden Sie keine überdimensionierten Sicherungen oder selbstgebaute Sicherungen - dies kann zum Ausfall des elektrischen Verbrauchers und möglicherweise zu einem Brand führen.
Austausch der Zentralsicherungen des Bordnetzes des Autos

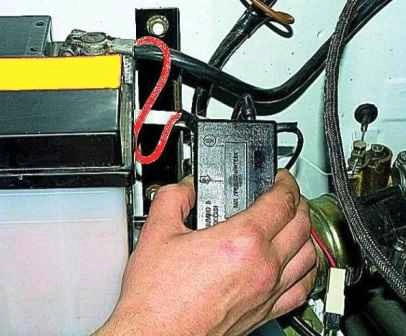

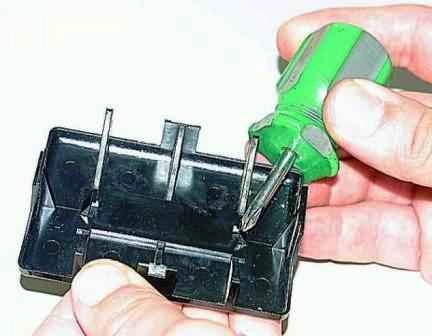

Drücken Sie mit den Fingern die Riegel auf beiden Seiten und entfernen Sie die Blockabdeckung.

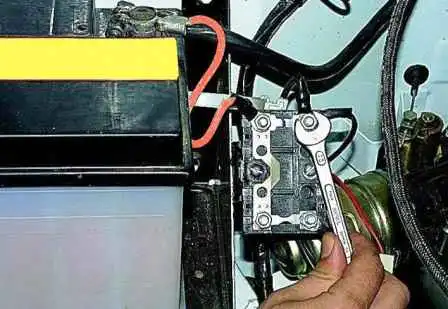

Lösen Sie mit dem Schlüssel „10“ die beiden Muttern und ersetzen Sie die defekte Sicherung durch eine gleichwertige (40 A oder 60 A)
, nachdem Sie die Drähte von den Stiften entfernt haben

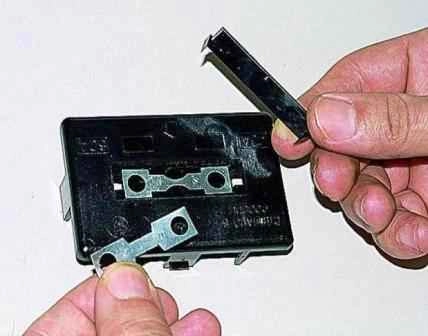

Ersatzsicherungen sind unter der Abdeckplatte untergebracht
Der Deckel wird von zwei Riegeln gehalten
Ersetzen von Sicherungen in Stromkreisen

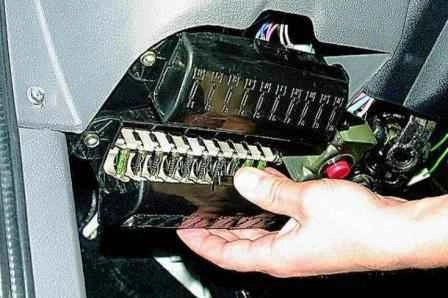

Entfernen Sie die Blockabdeckung.
Die Sicherungen werden zwischen den Federklemmen eingebaut.
Die 8-A-Sicherungen haben einen schwarzen Isolator, die 16-A-Sicherungen haben einen grünen Isolator.
Sie sind in numerischer Reihenfolge von links nach rechts angeordnet.
Für Fahrzeuge seit 2003. Drücken Sie die Deckelverriegelung
Entfernen Sie die Abdeckung, um an die Sicherungen zu gelangen

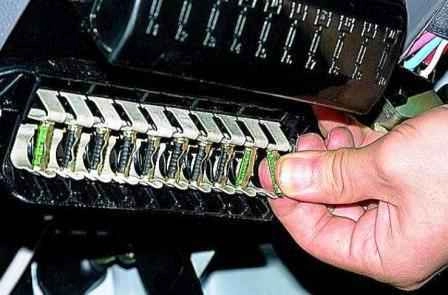

Nachdem wir auf die untere oder obere Klemme gedrückt haben, nehmen wir die defekte Sicherung heraus und installieren eine neue.
Ketten von Autos, die vor 2003 hergestellt wurden, durch Sicherungen geschützt
Oberer Sicherungskasten
Sicherungsnummer (Nennstrom) - Name der Ausrüstung von geschützten Stromkreisen
- F1(16A) - Heizungsmotor, Heizungspumpe*
- F2(8A) - Zusatzheizungsmotor*
- F3(8A) - Fahrtrichtungsanzeiger
- F4(8A) - Kombiinstrument, Warnrelais der Feststellbremse, EPHX-Systeme, Timer der Heizungssteuerung **, Wischerrelais, Rückfahrlicht, Störungsanzeige des Mikroprozessor-Zündsystems (ZMZ -4061, -4063)
- F5(8A) - Warnblinkanlage
- F6(8A) – Bremswarnleuchte, rechte Beifahrersitzreihe, * Summer und Plattformleuchte**
- F7(8A) - Batteriefernschalter, Funkgerät
- F8(8A) - Scheibenwischer- und Waschermotoren
- F9(16A) - Hupe, Zigarettenanzünder, Verteilerdose Lampe
- F10(16A) - Reserviert
Unterer Sicherungskasten
Sicherungsnummer (Nennstrom) - Name der Ausrüstung von geschützten Stromkreisen
- F1(16A) - Reserviert
- F2(8A) - Kabinenbeleuchtungslampe(n**), Deckenlampe im Frachtraum (GAZ -2705, -27057)
- F3(8A) - Instrumentenbeleuchtung, Heizung - Heizung
- F4(8A) - Nebelschlussleuchte
- F5(8A) - Positionslicht (vorne rechts, hinten links), Standlicht, Kennzeichenbeleuchtung
- F6(8A) - Positionslicht (vorne rechts, hinten links)
- F7(8A) - Abblendlicht (linker Scheinwerfer), elektrische Leuchtweitenregulierung
- F8(8A) - Abblendlicht (rechter Scheinwerfer), Fernlichtanzeige
- F9(16A) - Fernlicht (linker Scheinwerfer)
- F10(16A) - Fernlicht (rechter Scheinwerfer)
* Für Busse und Autos mit zwei Sitzreihen. ** Auf Autoteilen installiert.
Abgesicherte Stromkreise ab 2003
Sicherungsnummer (Strom, A) – Geschützte Schaltkreise
Obere Blocksicherungen
- 1 (25) - Motorsteuerungssystem (Motoren ZMZ-40522, ZMZ-40524)
- 2 (15) - Wecker
- 3 (15) - Funkausrüstung, Bodenschalter (GAZ-3221-Fahrzeuge und Modifikationen)
- 4 (10) - Scheibenwischer- und Scheibenwaschermotoren
- 5 (10) - Relais für schwache Scheinwerfer, Antiblockiersystem (ABS)
- 6 (10) - Ampeln
- 7 (20) - Zigarettenanzünder, Pieptöne
- 8 (20) - Hupenrelais, Kombiinstrument, Uhr
- 9 (15) - Elektromotor für Standheizung, Heizungselektropumpe (Fahrzeuge mit zwei Sitzreihen)
- 10 (10) - Kombiinstrument, Rückfahrscheinwerfer, Geschwindigkeitssensor, Wischerrelais
- 11 (5) - Sauerstoffkonzentrationssensor (Motoren ZMZ-40522, ZMZ-40524)
- 12 (15) - Motorsteuerungssystem (Motoren ZMZ-40522, ZMZ-40524)
- 13 (10) - Fahrtrichtungsanzeiger
Sicherungen des unteren Blocks
- 1 (25) - Reservieren
- 2 (15) - Fernlicht des rechten Scheinwerfers, Fernlichtkontrollleuchte
- 3 (15) - Linker Fernlichtscheinwerfer
- 4 (10) - Abblendlicht rechter Scheinwerfer
- 5 (10) - Abblendlicht des linken Scheinwerfers
- 6 (10) - Nebelschlussleuchten, Nebelscheinwerfer-Kontrollleuchte
- 7 (20) - Reservieren
- 8 (20) - Reservieren
- 9 (15) – Kabinendeckenleuchte, Laderaumdeckenleuchte, Busfußrastenleuchte, Motorraumleuchte, Fahrgastraumleuchten von Bussen
- 10 (10) - Beleuchtungslampen für Kombiinstrument, Schalter, Zigarettenanzünder
- 11 (5) - Reservieren
- 12 (15) - Lampen für das rechte Positionslicht, Leuchtweitenregulierung, Handschuhfachlampe
- 13 (10) - Lampen des linken Positionslichts, Blinkerleuchte
