Снятие и установка коммутационного блока в левой части моторного отсека VW Passat B6
Снятие
Отсоедините АКБ.

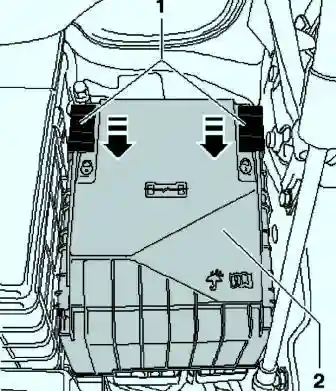

Рис. 1 Крышка коммутационного блока
Установите предохранительную скобу 1 в направлении стрелки и снимите крышку коммутационного блока 2 вверх (рис. 1).

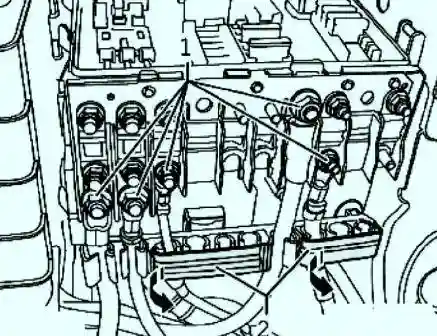

Рис. 2. Шестигранные гайки
Открутите шестигранные гайки 1 (рис. 2).
Откройте крышки 2 направляющих кабелей на коммутационном блоке.
Снимите кабели с соединительных болтов.
Разблокируйте кабели из направляющих.
Выкрутите центральный болт коммутационного блока 1.
Рис. 3. Коммутационный блок
При выкручивании центрального болта коммутационный блок 1 будет отжат от держателя коммутационного блока вверх (рис. 3).
Извлеките коммутационный блок 1 из держателя вверх.

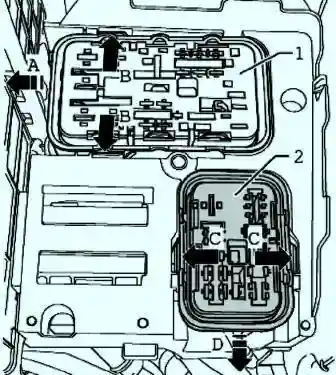

Рис. 4. Корпус с поверхностными контактами
Для снятия корпуса с поверхностными контактами 1, необходимо снять кожух воздушного фильтра (только у автомобилей с дизельным двигателем) и держатель АКБ (рис. 4).
Если необходимо, снимите кожух воздушного фильтра.
Снимите АКБ.

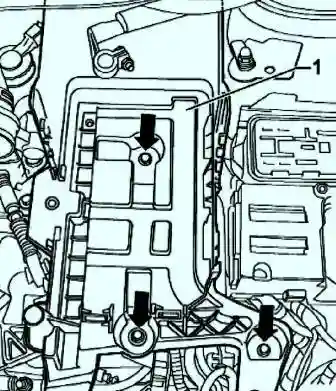

Рис. 5. Крепежные болты держателя АКБ
Выкрутите крепежные болты держателя АКБ 1 (рис. 5).
Извлеките держатель АКБ 1 из автомобиля.
Разожмите накладки на держателе коммутационного блока «В» и извлеките корпус с поверхностными контактами, двигая корпус 1 вбок «А», из держателя коммутационного блока (рис. 5).
Разожмите накладки на держателе коммутационного блока С и извлеките корпус с поверхностными контактами, двигая корпус 2 вперед D, из держателя коммутационного блока.

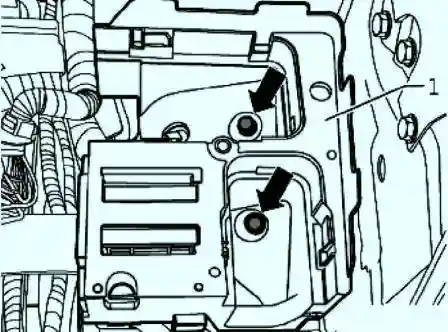

Рис. 6. Крепежные гайки держателя коммутационного блока
Открутите крепежные гайки держателя коммутационного блока 1 (рис. 6).
Наличие дополнительного блока реле зависит от комплектации автомобиля.
Снимите держатель коммутационного блока 1, насколько позволяет длина кабелей дополнительного блока реле
Разблокируйте дополнительный блок реле 1 вбок из держателя коммутационного блока (рис. 6).
Извлеките держатель коммутационного блока 2 из автомобиля.
Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Затяните крепежные болты и гайки с предписанным моментом затяжки.
Установите крышку 2 на коммутационный блок, и переведите предохранительную скобу 1, в направлении стрелки пока крышка 2 не зафиксируется (рис. 1).
Затем проверьте правильность фиксации крышки 2 коммутационного блока.
