Отверните ступичный болт.

Снимите колесо.

Снимите витую пружину

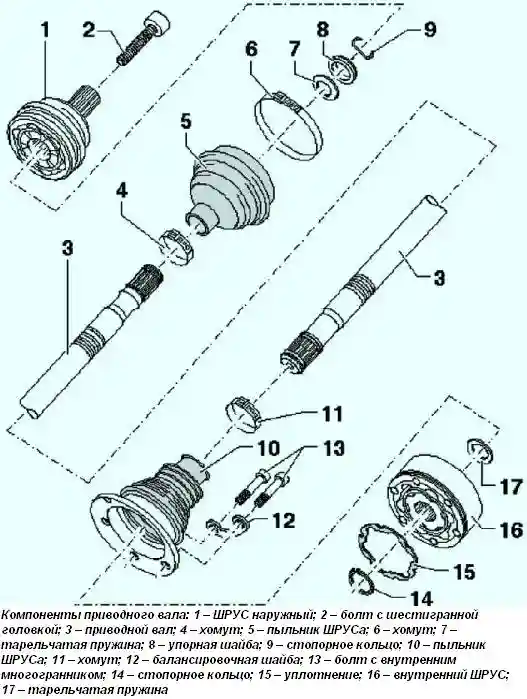

Компоненты приводного вала

Рис. 1. Компоненты приводного вала

Отверните болты крепления поперечной тяги 1 и нижнего поперечного рычага 3, соединяющие их с корпусом ступичного подшипника 4 (рис. 2).

Болты крепления поперечной тяги и нижнего поперечного рычага

Рис. 2. Болты крепления поперечной тяги и нижнего поперечного рычага

Выкрутите болт:

Отвинтите болты крепления и отсоедините приводной вал от фланца задней главной передачи.

Поверните поворотный кулак наружу и извлеките приводной вал из шлицев ступицы.

Выньте приводной вал.

Установка

Установка осуществляется в обратной последовательности, при этом необходимо соблюдайте следующие предписания:

Моменты затяжки.

Затяжка болтов крепления корпуса ступичного подшипника может производиться только после достижения измеренного до монтажа размера, между центром ступицы колеса и нижнем краем колесной арки.
