Приводной вал с трипоидным шарниром AAR3300I для 6-скоростной АКП 09M (полный привод) VW Passat B6

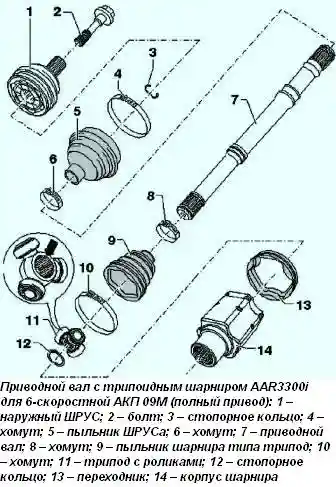

Компоненты приводного вала с трипоидным шарниром AAR3300i для 6-скоростной АКП 09M показаны на рисунке 1
Разборка
Раскройте хомут внутреннего шарнира и сдвиньте пыльник с адаптера
Снимите элемент шарнира с приводного вала
Рис. 2. Снятие стопорного кольца: 1 – клещи (универсальные)
Снимите стопорное кольцо (рис. 2).
Вставьте приводной вал в тиски.
Рис. 3. Выпрессовка звездочки шарнира
Выпрессуйте звездочку шарнира «Трипод» с приводного вала (рис. 3)
Снимите пыльник с вала.
Очистите вал, элемент шарнира и канавку для уплотнения.
Сборка
Насадите меньший хомут пыльника ШРУСа на вал.
Насадите пыльник на вал.
Насадите корпус шарнира на вал.
Установка звездочки трипода (конический приводной вал)
Фаска в шлицевом отверстии трипода служит ориентиром при монтаже и должна быть направлена в сторону вала.

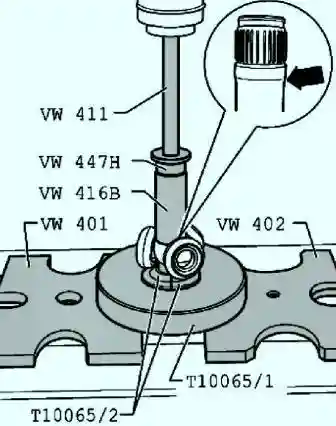

Рис. 4. Запрессовка звездочки шарнира
Насадите трипод на шлицевой конец вала и запрессуйте до упора (рис. 4).
Следите за тем, чтобы усилие запрессовки не превышало 3,0 т
При необходимости на шлицевой конец приводного вала и шлицы отверстия трипода нанесите пластичную смазку G 052 142 A2.
Установите стопорное кольцо, следите за правильностью посадки.
Введите в шарнир «Трипод» 70 грамм смазки для приводных валов из ремонтного комплекта.
Сдвиньте корпус шарнира с помощью роликов и зафиксируйте.
Введите с задней стороны шарнира «Трипод» 60 грамм смазки для приводных валов из ремонтного комплекта.
Установите пыльник.
Установка звездочки трипода (цилиндрический приводной вал)
Насадите трипод на шлицевой конец вала и запрессуйте до упора.
Следите за тем, чтобы усилие запрессовки не превышало 3,0 т
При необходимости шлицевой конец приводного вала и шлицы отверстия трипода нанесите пластичную смазку G 052 142 A2.
Установите стопорное кольцо, следите за правильностью посадки.
Введите в шарнир «Трипод» 70 грамм смазки для приводных валов из ремонтного комплекта.
Сдвиньте корпус шарнира с помощью роликов и зафиксируйте.
Введите с задней стороны шарнира «Трипод» 60 грамм смазки для приводных валов из ремонтного комплекта.

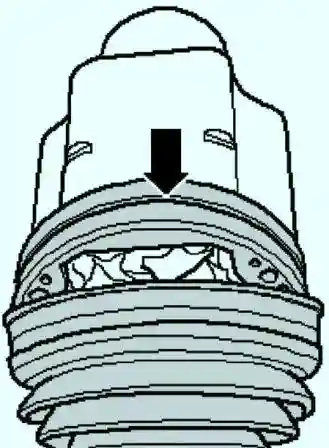

Рис. 5. Установка пыльника
Надвиньте пыльник на адаптер и проследите, чтобы пыльник хорошо зафиксировался в пазе адаптера (рис. 5).
Установите хомут и обожмите клещами для установки хомутов до обеспечения хорошего уплотнения.
