Прилади освітлення автомобіля знімаємо для ремонту, а також для заміни
Перед заміною приладів освітлення слід від'єднати мінусову клему акумулятора
Зняття та встановлення блок-фари
Для заміни блок фари знімаємо передній підкрилок з боку блок-фари, що замінюється
Знімаємо передній бампер, як описано в статті - Як зняти передній бампер Toyota Camry

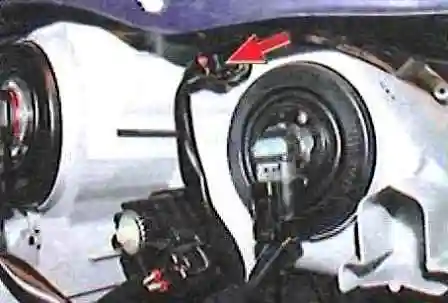

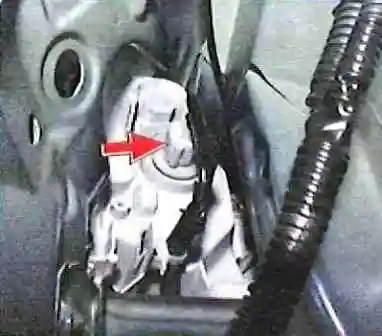

Стискаємо фіксатори та від'єднуємо колодки проводів від лам покажчика поворотів, габаритного освітлення

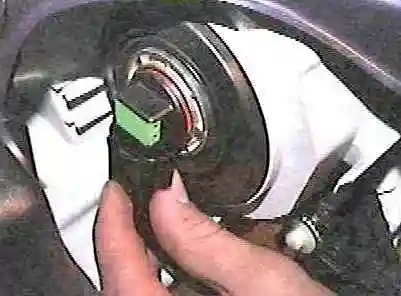

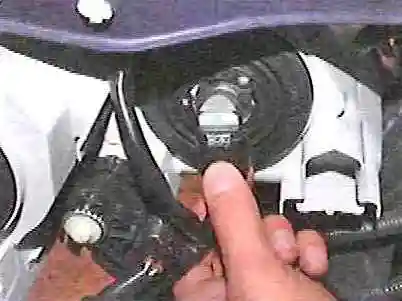

Від'єднуємо колодки від ламп далекого та ближнього світла фар
Від'єднуємо колодку від електрокоректора світла фари
Відкручуємо три болта кріплення та знімаємо блок фари з автомобіля

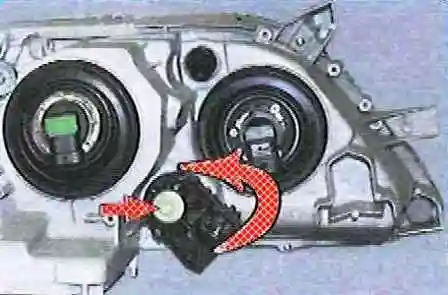

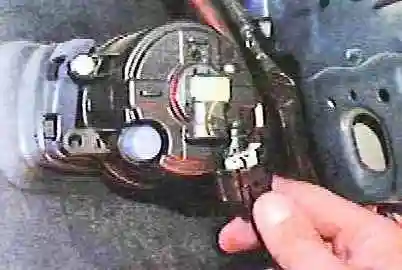

Для зняття електрокоректора світла фари, повертаємо його корпус у напрямку, вказаному стрілкою на малюнку
Після цього в тому ж напрямку повертаємо регулювальний гвинт (стрілка на малюнку) та витягуємо електрокоректор блок-фари
Встановлюємо блок-фару та всі деталі у зворотному порядку
Заміна бокового ліхтаря покажчика повороту
Зсуваємо бічний ліхтар покажчика повороту вперед по ходу руху та виймаємо його з отвору в крилі
Стискаємо фіксатор, від'єднуємо від ліхтаря колодку проводів та знімаємо ліхтар
Встановлюємо деталі у зворотному порядку
Заміна заднього ліхтаря на крилі
Знімаємо оббивку багажника з боку ліхтаря, що замінюється
Стиснувши фіксатори, від'єднуємо колодки проводів лампи заднього покажчика поворотів, лампи стоп-сигналу та габаритного освітлення

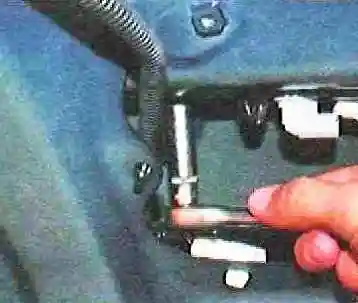

Відкручуємо три гайки кріплення ліхтаря, попередньо знявши з верхньої шпильки, пластмасовий тримач джгута проводів
Знімаємо з автомобіля задній ліхтар, розташований на крилі
При знятті ліхтаря необхідно подолати зусилля фіксатора на його корпусі (фіксатор показаний стрілкою)
Встановлюємо задній ліхтар, розташований на крилі у зворотній послідовності
Заміна заднього ліхтаря на кришці багажника
Знімаємо оббивку кришки багажника

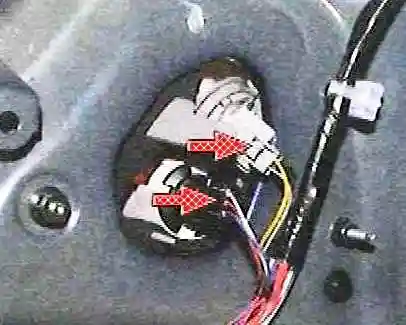

Виймаємо патрони ламп світла заднього ходу та заднього протитуманного ліхтаря, повертаючи їх проти годинникової стрілки

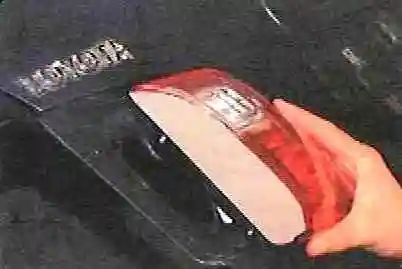

Відкручуємо три гайки кріплення ліхтаря та знімаємо ліхтар із автомобіля
Під час зняття ліхтаря потрібно подолати зусилля фіксатора на його корпусі (вказано стрілкою на малюнку)
Заміна протитуманної фари
Знімаємо передній підкрилок
Стискаємо фіксатори та від'єднуємо від лампи протитуманної фари колодку проводів
Викручуємо гвинт кріплення та знімаємо протитуманну фару з автомобіля
Встановлюємо протитуманну фару у зворотній послідовності
Заміна додаткового стоп-сигналу
Знімаємо облицювання задньої полиці салону
Стиснувши фіксатори, від'єднуємо від додаткового стоп-сигналу колодку проводів
Викручуємо два гвинти кріплення та знімаємо стоп-сигнал з облицювання задньої полиці салону
Встановлюємо деталі у зворотній послідовності
Заміна ліхтарів освітлення номерного знака
Знімаємо облицювання кришки багажника
Знімаємо вимикач замку кришки багажника
Стискаємо фіксатори та від'єднуємо від замінного ліхтаря колодку проводів
Відкручуємо три гайки кріплення накладки кришки багажника

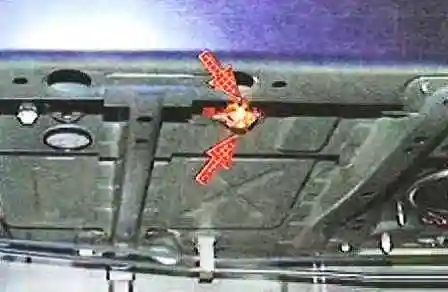

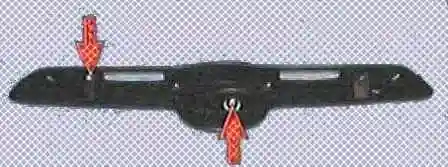

Знімаємо накладку, подолавши зусилля двох фіксаторів (зазначено стрілками)

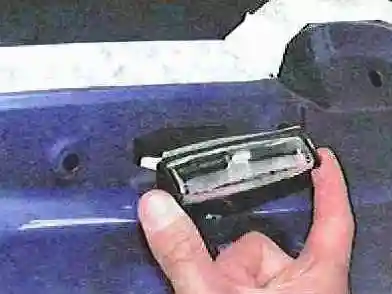

Знімаємо ліхтар, зрушивши його в отворі до центру автомобіля
Встановлюємо новий ліхтар освітлення номерного знака у зворотному порядку
Заміна плафона освітлення місць водія та переднього пасажира
Для цієї роботи знадобиться знімач для фіксаторів (металева пластина шириною не менше 20 мм та товщиною 0,8-1,0 мм)

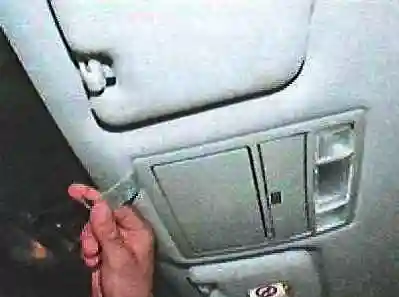

Звільняємо за допомогою зйомника чотири фіксатори в передній частині плафона і відводимо корпус плафона убік від оббивки даху
Від'єднуємо колодки проводів та знімаємо плафон
Встановлюємо деталі у зворотному порядку
Заміна плафона загального освітлення салону
Піднімаємо плоскою викруткою та знімаємо розсіювач плафона, подолавши зусилля чотирьох фіксаторів
За допомогою викрутки звільняємо два фіксатори «А» та витягаємо корпус плафона з отвору в оббивці, виводячи з зачеплення фіксатори «Б»
Від'єднуємо колодку проводів та знімаємо плафон
Встановлюємо деталі у зворотному порядку
Заміна плафона освітлення багажника
Звільняємо два фіксатори корпусу плафона
Від'єднуємо колодку проводів та знімаємо плафон освітлення багажника
Встановлюємо плафон освітлення багажника у зворотному порядку
Заміна ліхтаря підсвічування дверного отвору
Піднімаємо викруткою ліхтар підсвічування дверного отвору та виймаємо його з отвору в оббивці дверей
Від'єднуємо від ліхтаря колодку дротів
Встановлюємо ліхтар у зворотному порядку
