Складання та встановлення рульової колонки Toyota Camry

Використовуючи розширювач, поставте внутрішнє пружинне кільце ведомого вала керування та встановіть ведений вал у корпус рульової колонки (рис. 1)

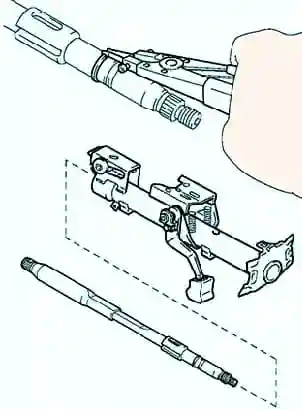

рис. 1. Встановлення веденого валу в корпус кермової колонки

Поставте зовнішнє пружинне кільце керованого валу управління.

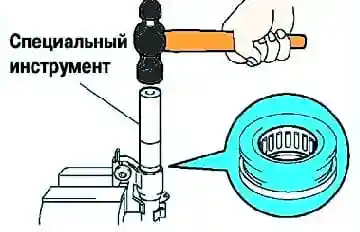

рис. 2. Встановлення радіального підшипника ведомого валу

За допомогою спеціального інструменту встановіть радіальний підшипник ведомого валу (рис. 2)

рис. 3. Встановлення кронштейна кріплення корпусу кермової колонки

Встановіть кронштейн кріплення корпусу рульової колонки (мал. 3).

При установці використовуйте нові болти з конічною головкою.

Затягуйте їх, доки головки болтів не зріжуться.

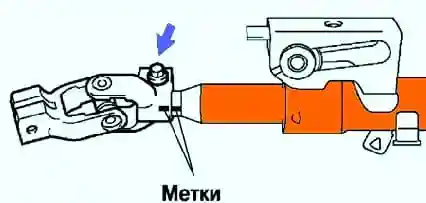

рис. 4. Поєднання міток проміжного валу та валу рульового механізму

Поєднайте позначки проміжного валу та валу кермового механізму (рис. 4).

Вставте вал керування в корпус проміжного валу.

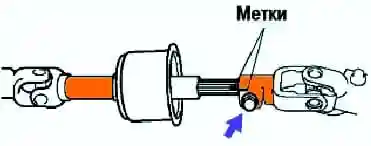

рис. 5. Поєднання міток проміжного валу та валу управління рульовою колонкою

Вирівняйте позначки суміщення проміжного валу та валу управління рульової колонки.

Після цього затягніть сполучний болт кріплення (мал. 5).

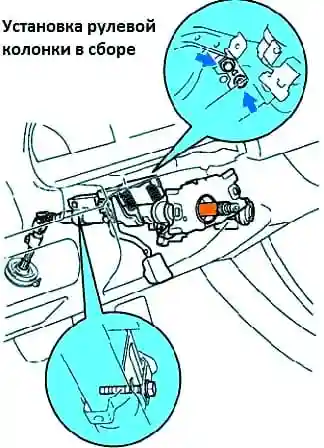

рис. 6. Встановлення рульової колонки у зборі

Встановіть рульову колонку в зборі та затягніть 3 болти кріплення (рис. 6). Момент затягування: 20,6 Нм.

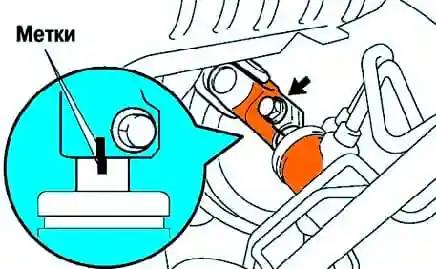

рис. 7. Встановлення рульової колонки та проміжного валу рульового управління

Встановіть проміжний вал у зборі, поєднайте мітки проміжного валу та кронштейна рульової колонки та затягніть стяжний болт кріплення (рис. 7). Момент затягування: 35,3 Нм.

Інше складання виконуйте в порядку, зворотному знятті.

Перед встановленням рульового колеса правильно покладіть спіральний провід центральної подушки безпеки.

Переконайтеся, що колеса встановлені в напрямку руху прямою.

Перекрутіть провід проти годинникової стрілки до упору.

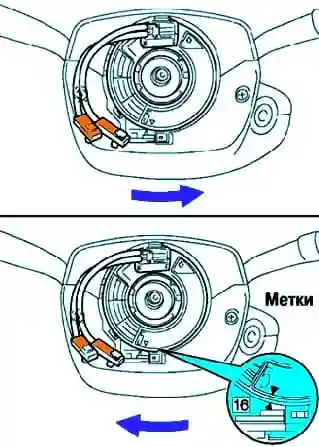

рис. 8. Укладання спірального дроту центральної подушки безпеки

Перекрутіть провід за годинниковою стрілкою на два з половиною обороти та поєднайте мітки, як показано на малюнку (рис. 8)

Провід може провертатися на два з половиною обороти праворуч і ліворуч від центрального положення.

Після встановлення переконайтеся, що положення рульового колеса відповідає напрямку руху.

Якщо накладка кермового колеса має механічні ушкодження, тобто. тріщини, вм'ятини або інші дефекти необхідно замінити її новою.

Ніколи не використовуйте накладку рульового колеса з іншого автомобіля.

Не розбирайте накладку в зборі з капсулою рульової подушки безпеки.

Замінюйте накладку тільки новою комплектною.

Під час встановлення переконайтеся, що накладка рульового колеса встановлена із зусиллям затягування, регламентованим специфікацією.
