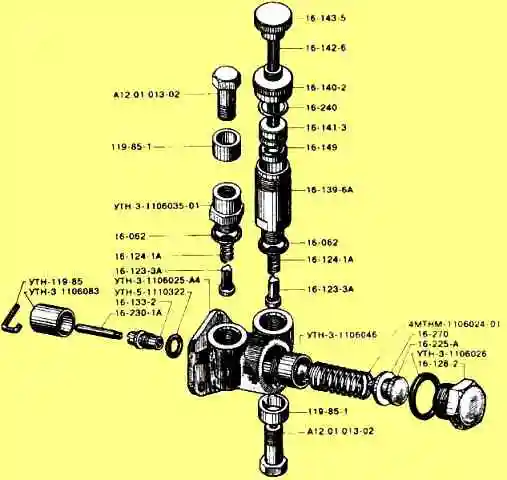

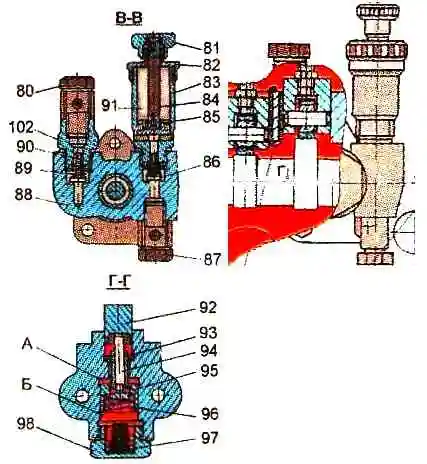

Пристрій паливопідкачувального та паливопрокачувального насосів показано на малюнках
Паливопрокачувальний насос складається з алюмінієвого циліндра і пластмасового поршня з гумовим кільцем ущільнювача і призначений для заповнення паливом фільтрів, паливопроводів і видалення з паливної системи повітря перед пуском двигуна.
Розбирання паливопідкачувального насоса
Для розбирання паливопідкачувального насоса треба відвернути болти кріплення його до ТНВД, демонтувати з насоса та вийняти штовхач 92.
Не можна розукомплектовувати напрямну втулку 93 і стрижень 94, які є прецизійною парою.
Закріпити паливопідкачувальний насос за корпус у лещатах з м'якими губками рукояткою-гайкою 81 вгору і відвернути пробку 98.
Вийняти з корпусу 88 пружину 96, поршень 95, стрижень 94 і упор 97.
Для розбирання паливопрокачувального насоса 91 треба відвернути кришку 82 і вийняти з циліндра 83 поршень 85.
Потім відвернути циліндр 83 і вийняти з корпусу 88 впускний клапан 86.
Збираємо у зворотній послідовності.
