Заміна капота Mazda 3

Щоб зняти петлю капота, зніміть такі елементи:

  • – передні бічні покажчики повороту;
  • – передній бампер;
  • – передні комбіновані фари;
  • – панель переднього крила.

Від'єднайте шланг склоомивача вітрового скла.

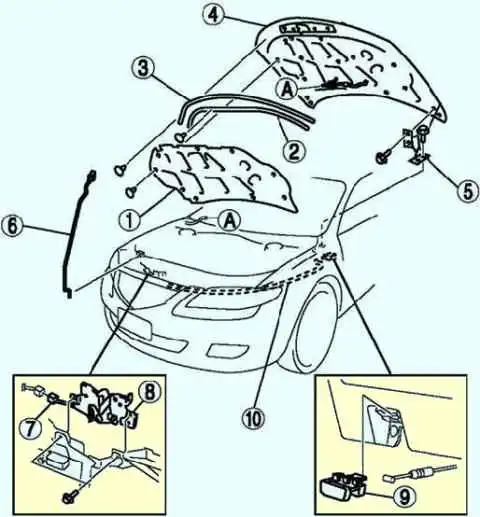

Мал. 1. Зняття капота: 1 – ізолятор капота; 2 – ущільнювач кожуха; 3 – поділ ущільнювача; 4 – капот; 5 – петля капота; 6 – опора капота; 7 – роз'єм вимикача капота (з охоронною системою); 8 – замок капота; 9 – віджимний важіль капота; 10 – трос замка капота

Зніміть у порядку, показаному на малюнку 1.

Встановіть у порядку, зворотному зняття.

Відрегулюйте положення капота.

Регулювання положення капота

Зніміть переднє крило.

Видаліть переднє крило.

Ослабте болти регулювання петлі капота та закрийте капот.

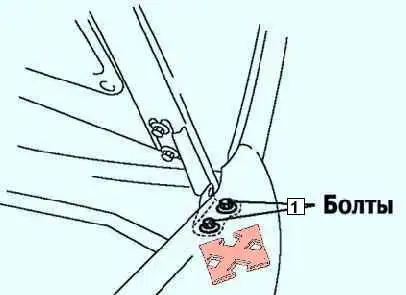

Мал. 2. Болти регулювання капота: 1 - болти

Закрутіть болти (мал. 2).

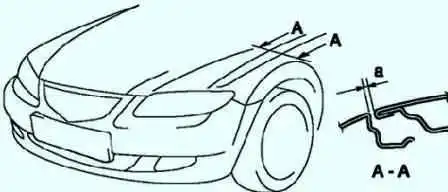

Мал. 3. Перевірка зазору між капотом та кузовом

Перевірте зазор між капотом та корпусом (кузовом) у перерізі, показаному на малюнку 3.

Зазор: а – 2,5–4,5 мм.

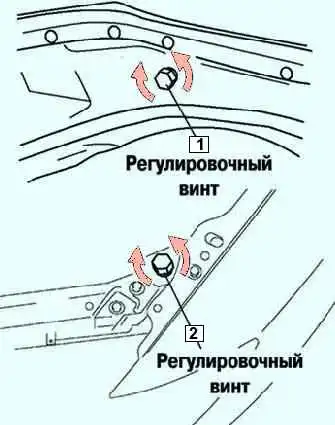

Мал. 4. Регулювання висоти положення капота

Обертаючи регулювальний гвинт, встановіть необхідну висоту положення капота (мал. 4).

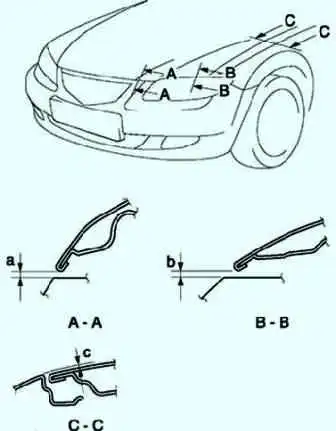

Мал. 5. Висота положення капота

Переконайтеся, що висота між капотом та корпусом (кузовом) у перерізі, показаному на малюнку 5, знаходиться в межах зазначених величин.

Висота:

  • a – 3,0–6,0 мм;
  • b – 3,0–6,0 мм.
