Зчеплення автомобіля Лада Ларгус однодискове, сухого типу.
Встановлюється натискний диск із центральною діафрагмовою пружиною та ведений диск, із фрикційними накладками, прикріпленими заклепками

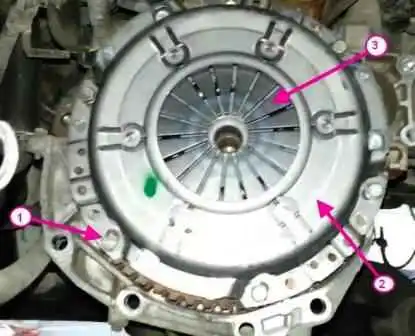

Натискний диск змонтований у сталевому штампованому кожусі та прикріплюється до маховика шістьма болтами (рисунок 1).
На цьому автомобілі з механічною коробкою передач встановлюється однакове зчеплення.
Тільки відрізняється приводом залежно від моделі коробки.
На автомобілі з коробкою передач JH3 керування зчепленням проводиться тросом, а на автомобілі з коробкою передач JR5 керування здійснюється за допомогою гідравлічного приводу.
І на автомобілі з коробкою передач JH3 вижимний підшипник рухається напрямною втулкою за допомогою вилки, а на автомобілі з КПП JR5 встановлений гідравлічний робочий циліндр безпосередньо на муфту коробки передач.

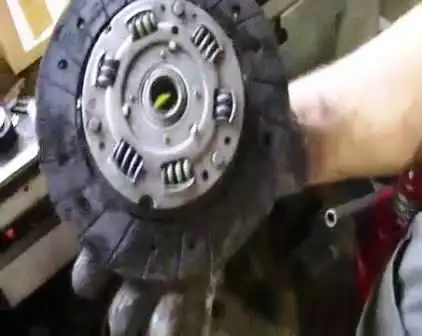

Відомий диск (мал. 2), встановлюється на шліци первинного валу коробки передач і затискається діафрагмовою пружиною.

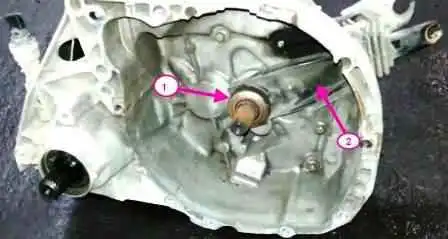

Вижимний підшипник 1 (рис. 3), у коробці JH3 керується вилкою 2.
Вижимний підшипник закритого типу і під час експлуатації не вимагає додавання мастила.
Вилка вставляється в пази муфти вичавного підшипника.
На плече вилки встановлений гумовий чохол.
Вилка керується тросом, який одним кінцем вставляється у вилку, а іншим кінцем прикріплюється до педалі зчеплення.

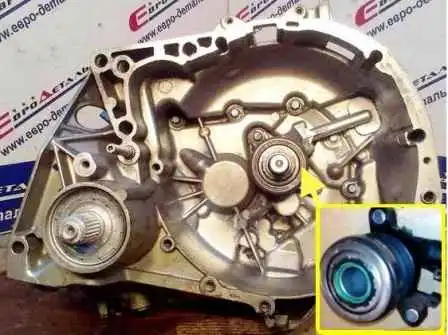

Вижимний підшипник у коробці JR5 об'єднаний з робочим циліндром, прикріпленим двома болтами до картера зчеплення.
Вижимний підшипник у коробці JR5 на малюнку 4.
Гідравлічний привід вимкнення зчеплення з КПП JR5 складається з головного циліндра, який встановлений у моторному відсіку та робочого циліндра.
З'єднується гідравлічний привід за допомогою трубки та шлангу.
Головний циліндр з'єднується з бачком, який є спільним для гальмівної системи та зчеплення.
Можливі несправності зчеплення та способи усунення
Причина несправності - спосіб усунення
Неповне вимкнення зчеплення (зчеплення веде)
Недостатній повний хід педалі зчеплення - Налаштуйте початкову установку троса приводу зчеплення
Короблення диска (торцеве биття більше 0,5 мм) - Виправте або замініть диск
Заїдання маточини веденого диска на шліцях первинного валу - Очистіть шліци, промийте розчинником. Під час зношування шліців замініть первинний вал або ведений диск
Перекос або короблення натискного диска - Замініть натискний диск у збиранні
Ослаблення заклепок або поломка фрикційних накладок диска - Замініть накладки або диск, перевірте биття диска
Порушення працездатності троса приводу зчеплення або механізму компенсації зносу накладок веденого диска - Замініть трос
Потрапляння повітря в систему гідроприводу автомобіля з коробкою JR5 - Прокачайте гідропривод зчеплення
Витік рідини з головного або робочого циліндра - Замініть несправний циліндр
Неповне включення зчеплення (зчеплення буксує)
Підвищений знос або пригорання фрикційних накладок веденого диска - Замініть фрикційні накладки або ведений диск у зборі
Замаслювання фрикційних накладок веденого диска, поверхонь маховика та натискного диска - Промийте уайт-спіритом замаслені поверхні, замініть зношені або пошкоджені сальники коробки передач і двигуна.
Перевірте відсутність течі масла через болти кріплення маховика, за наявності течі встановіть болти на герметик
Ушкодження або заїдання приводу зчеплення - Виправте причини, що викликають заїдання. Замініть пошкоджені деталі
Ривки під час роботи зчеплення
Замаслювання фрикційних накладок веденого диска, поверхонь маховика та ножі багато диска - Ретельно промийте уайт-спіритом замаслені поверхні, замініть зношені або пошкоджені сальники коробки передач та двигуна.
Перевірте відсутність течі масла через болти кріплення маховика, за наявності течі встановіть болти на герметик
Заїдання в приводі зчеплення - усуньте причини, що викликають заїдання. Замініть пошкоджені деталі
Ушкодження поверхні або короблення натискного диска - Замініть натискний диск у збиранні
Збільшення шуму під час увімкнення зчеплення
Поломка демпферних пружин веденого диска - Замініть ведений диск у зборі
Збільшення шуму при вимиканні зчеплення
Зношування, пошкодження, витік мастила з підшипника вимкнення зчеплення - Замініть підшипник
