Ремонт паливного модуля автомобіля Газель

Насос зазвичай змінюють при появі стороннього шуму в районі насоса, а також при провалах та зниженні потужності двигуна

Попередньо потрібно перевірити тиск у системі подачі палива в наступному порядку:

• - перевіряємо справність регулятора тиску.
• - перевіряємо тиск палива на холостому ході.

Якщо тиск менше 300 кПа (3 кгс/см²), знімаємо насос і промиваємо сітку фільтра грубого очищення палива;

• - якщо це не допомогло, замінюємо фільтр тонкого очищення палива (дивимося статтю – Заміна фільтрів автомобіля Газель).

1. Знижуємо тиск палива у системі подачі палива.

Для цього виймаємо запобіжник паливного насоса з блоку запобіжників.

Запускаємо двигун і даємо йому попрацювати до повного вироблення палива з паливопроводу. Після цього двигун затихне.

• 2. Від'єднуємо клему «мінус» від АКБ
• 3. У суцільнометалевих автомобілів знімаємо килимок підлоги над люком.

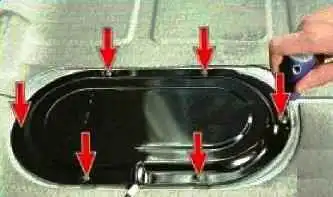

Вивертаємо шість гвинтів кріплення кришки люка в основі кузова над модулем паливного насоса

Знімаємо кришку.

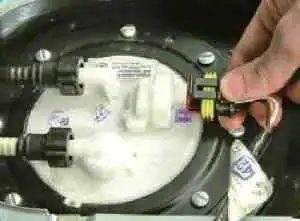

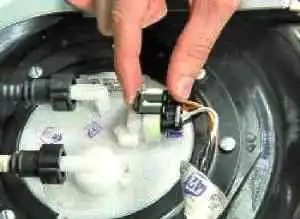

Віджимаємо фіксатор

Від'єднуємо колодку джгута проводів від модуля паливного насоса

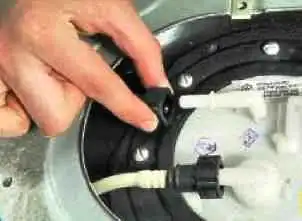

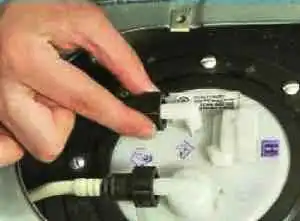

Натискаємо на фіксатор

Від'єднуємо від штуцерів модуля наконечники паливопроводу високого тиску та зливного паливопроводу

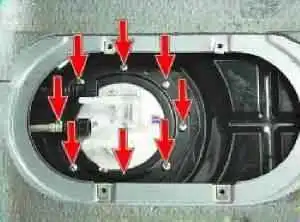

Викрутіть вісім гвинтів кріплення фіксуючого кільця модуля паливного насоса

Знімаємо кільце

Піднімаємо модуль, нахиливши його вбік, виймаємо його, вивівши поплавець датчика рівня палива з отвору в паливному баку, і зливаємо з нього паливо в заздалегідь приготовлений посуд.

Знімаємо з фланця бака гумове кільце ущільнювача.

Сильно обжате, затверділе або надірване кільце потрібно замінити

Заміна фільтру грубого очищення палива

Знімаємо модуль паливного насоса

Вивертаємо гвинт кріплення сітки попереднього очищення палива

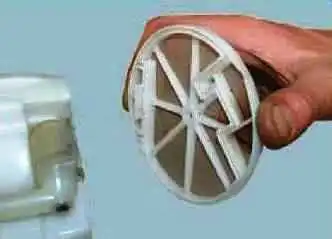

Знімаємо сітку

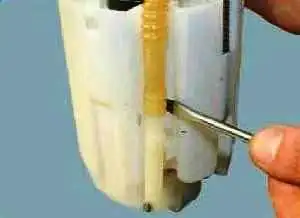

Від'єднуємо від корпусу модуля насоса зливну трубку, підчепивши її викруткою

Подолаючи зусилля пружини, трохи переміщуємо корпус модуля вгору по напрямних і підчепивши викруткою, знімаємо з однієї з напрямних стопорне кільце.

Після цього корпус модуля можна трохи відвести вниз від кронштейна.

Віджимаємо пластмасові фіксатори

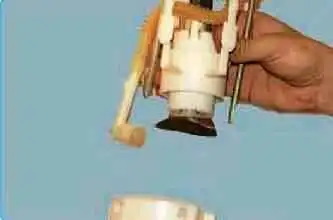

Знімаємо корпус модуля з напрямних кронштейна

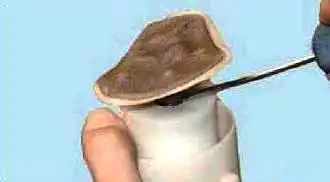

Для заміни паливного фільтра підтягніть його основу загостреним інструментом

Знімаємо фільтр з корпусу насоса, долаючи опір пружинної стопорної шайби

Перед встановленням фільтра виймаємо стопорну шайбу

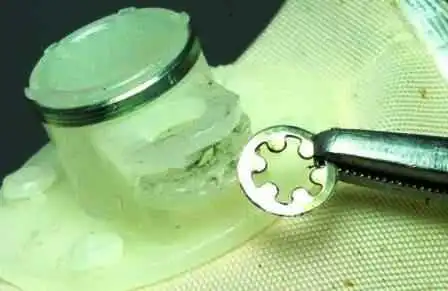

Виправляємо її пасатижами та встановлюємо її в корпус фільтра

Встановлюємо фільтр у зворотній послідовності

Встановлюємо модуль у порядку зворотного зняття.

Під час встановлення паливного модуля в паливний бак установча стрілка на кронштейні модуля повинна бути спрямована у бік передньої частини автомобіля.

При підключенні паливопроводів орієнтуйтеся на стрілки на штуцерах, що показують напрямок подачі палива.
