Реле и предохранители УАЗ Патриот

Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке

В монтажных блоках установлены также реле приборов, потребляющих большой ток.

Основной монтажный блок расположен в панели приборов с левой стороны внизу и закрыт крышкой, а дополнительный монтажный блок установлен в моторном отсеке на левом его брызговике.

Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее.

При поисках неисправностей рекомендуется просмотреть цепи, которые защищены данным предохранителем.

Замена предохранителей и реле в монтажном блоке, расположенном в салоне автомобиля

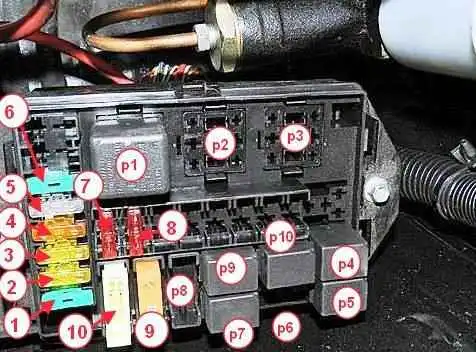

Рис. 1. Номера реле и предохранителей в монтажном блоке, расположенном в салоне автомобиля

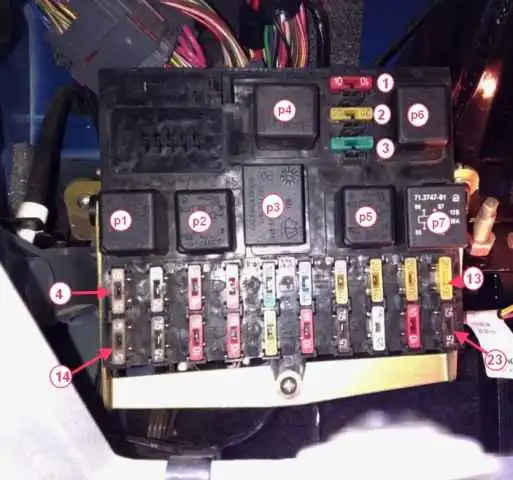

Расположение реле и предохранителей в монтажном блоке, установленном в салоне автомобиля, показано на рис 1, в табл. 1 и 2 приведено назначение реле и предохранителей.

Для замены штыревых предохранителей пользуйтесь специальным пинцетом.

Реле и предохранители УАЗ Патриот

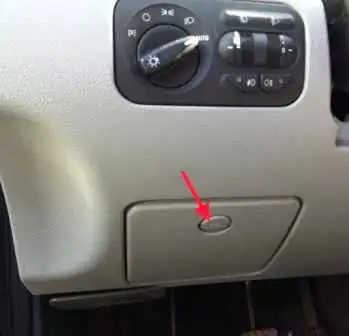

Проверните винт фиксатора крышки монтажного блока (рис. 2)

Реле и предохранители УАЗ Патриот

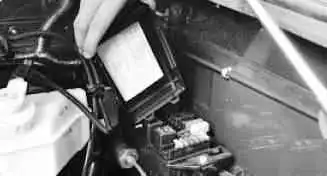

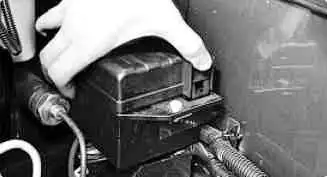

Преодолевая сопротивление верхних фиксаторов крышки, снимите крышку с панели приборов (рис. 3).

Реле и предохранители УАЗ Патриот

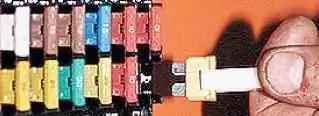

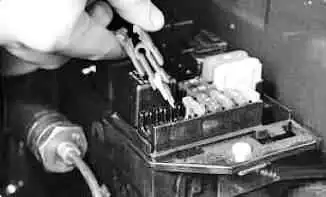

Специальным пинцетом для предохранителей или вручную извлеките предохранитель из контактного разъема (рис. 4)

Установите в контактный разъем предохранитель того же номинала, что и снятый.

Реле и предохранители УАЗ Патриот

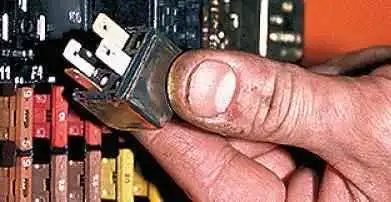

Аналогичным образом извлеките реле.

Установите реле того же типа, что и снятое

Цвет корпуса предохранителя и его соответствие номиналу:

Сила тока, А - Цвет корпуса предохранителя

80 - Бежевый
40 - Оранжевый
30 - Зеленый
25 - Бежевый
20 - Желтый
15 - Голубой
10 - Красный
7,5 - Коричневый
5 - Оранжевый

Корпуса предохранителей разного номинала окрашены в разные цвета.

Кроме того, на предохранителе нанесено числовое значение силы тока, на которую он рассчитан (номинал).

Назначение реле, расположенных в монтажном блоке салона

№ реле - Наименование

Р1 - Реле включения ближнего света фар
Р2 - Реле включения дальнего света фар
Р3 - Реле-прерыватель стеклоочистителя
Р4 - Реле-прерыватель указателей поворота
Р5 - Реле включения обогрева заднего стекла
Р6 - Реле включения противотуманных фар
Р7 - Дополнительное (разгрузочное) реле

Прежде чем заменить перегоревший предохранитель, нужно выяснить причину его перегорания.

Устранить причину, а затем установить новый предохранитель.

Цепи, защищаемые плавкими предохранителями

№ предохранителя - Сила тока, А - Защищаемые цепи

1 – 10 - Резерв
2 – 20 - Тоже
3 – 30 – тоже
4 – 5 - Лампы освещения приборов, габаритные огни левого борта
5 - 7,5 - Ближний свет правой фары
6 – 10 - Дальний свет правой фары
7 – 10 - Правая противотуманная фара
8 – 30 - Электростеклоподъемники дверей, электропривод люка
9 – 15 - Штепсельная розетка для переносной лампы
10 - 20 - Звуковой сигнал, электропривод боковых зеркал заднего вида
11 – 20 - Обогреватель заднего стекла
12 – 20 - Очистители и омыватели стекол
13 – 20 - Резерв
14 – 5 - Габаритные огни правого борта и фонари освещения номерного знака
15 - 7,5 - Ближний свет левой фары
16 - 10 - Дальний свет левой фары, контрольная лампа включения дальнего света фар
17 – 10 - Левая противотуманная фара
18 – 20 - Система электроприводов блокировки дверей
19 – 10 - Указатели поворота и аварийная сигнализация
20 - 7,5 - Плафоны освещения, лампа освещения моторного отсека стоп-сигналы
21 – 25 - Отопитель, прикуриватель
22 - 10 - Комбинация приборов, выключатель света заднего хода
23 - 7,5 - Задние противотуманные огни
