Электромагнитная форсунка — электромеханический клапан, работающий по принципу электромагнита
При поступлении напряжения на обмотку форсунки создается электромагнитное поле, которое втягивает сердечник вместе с иглой запорного устройства и пропускает топливо к распылительным отверстиям
Во входном канале форсунки установлен дополнительный топливный фильтр.
Проверка форсунки без снятия ее с двигателя
Для проверки исправности форсунки выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи.
Для проверки исправности форсунки выключаем зажигание и снимаем «минусовую» клемму аккумуляторной батареи.

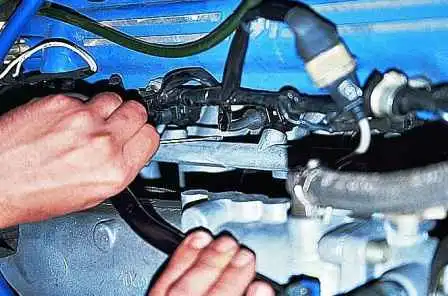

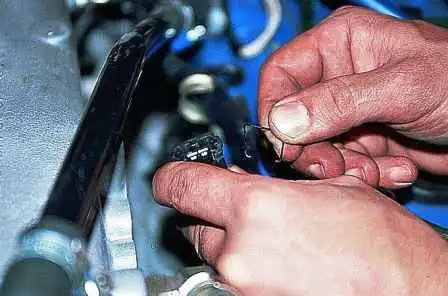

Шилом или тонкой отверткой, отщелкиваем пружинный зажим колодки.
Отсоединяем разъем от форсунки.

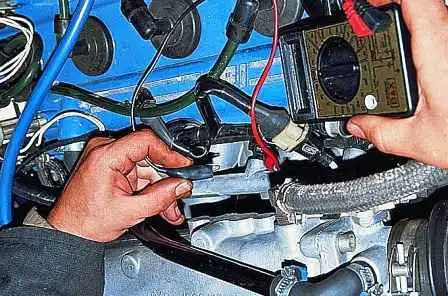

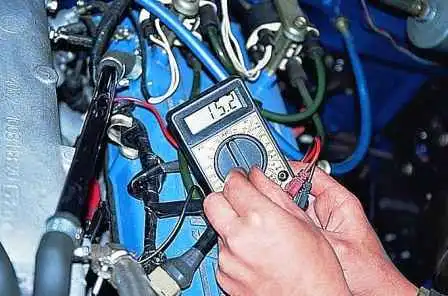

Подсоединив к выводам форсунки омметр, замеряем сопротивление ее обмотки.
Обмотка исправной форсунки должна иметь сопротивление 15-16 Ом между центральным и боковым штырями разъема.
Дальнейшие испытания проводим на снятой с двигателя форсунки.
При кратковременной подаче напряжения от аккумуляторной батареи, должен быть слышен отчетливый щелчок.

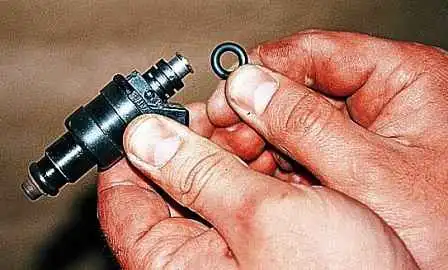

Снимаем с фланца форсунки уплотнительную манжету и соединяем форсунку резиновым шлангом с хомутом с источником сжатого воздуха (компрессор с манометром или ножной насос).

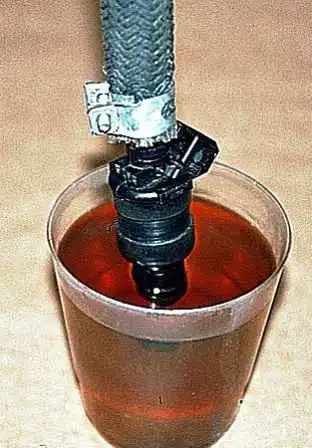

Опустив распылитель форсунки в керосин, подаем на нее воздух под давлением 3 кгс/см2.
У исправной форсунки воздух не должен проходить через распылитель.
Подсоединяем провода «массы», которые были сняты со шпилек впускного коллектора во время снятия форсунок.
Затянув гайки, ключом на 13 затягиваем контакт с массой.
Надеваем на фланец форсунки подводящий шланг топливной рампы и отверткой затягиваем хомут.

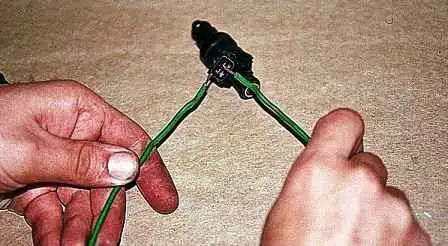

Подсоединяем к выводам форсунки два провода длиной не менее 1 метра.
Убедившись, что зажигание выключено, подсоединяем «минусовую» клемму аккумуляторной батареи.
Включаем зажигание и, дождавшись прекращения работы бензонасоса, выключаем зажигание.

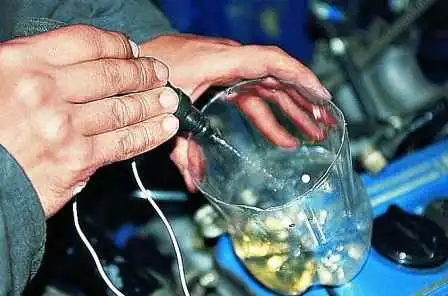

Закрепив форсунку над емкостью, подсоединяем на короткое время провода к выводам аккумуляторной батареи

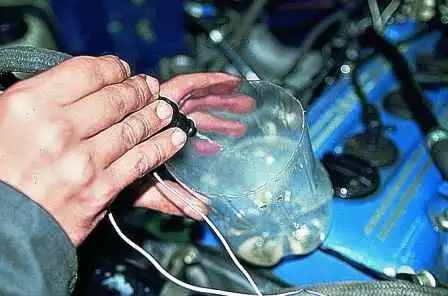

Форсунка должна выдать конический факел тонко распыленного топлива.
Если форсунка не сработала, поменяйте полярность проводов.
Сбрасываем давление в топливопроводе, подав на форсунку напряжение. Бензин сливаем в подходящую емкость.
Неисправную форсунку заменяем.
Снятие и установка форсунки
Отсоединяем разъем регулятора добавочного воздуха.
Снимаем шланг подвода воздуха и отсоединяем трос привода дроссельной заслонки от корпуса дроссельной заслонки.

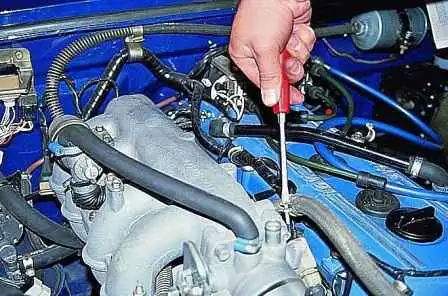

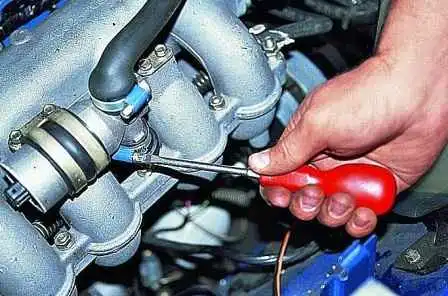

Отверткой ослабляем хомут нижнего (отводящего) шланга регулятора холостого хода.

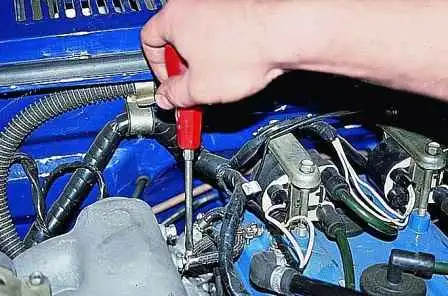

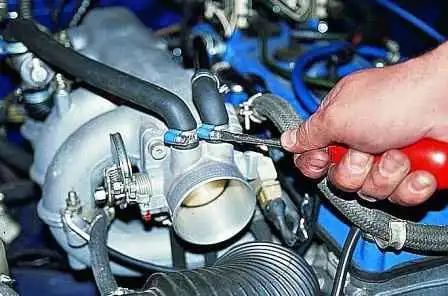

Отверткой, ослабив хомут, снимаем шланг системы вентиляции картера.
Ослабляем хомут, снимаем шланг вакуумного усилителя тормозов.

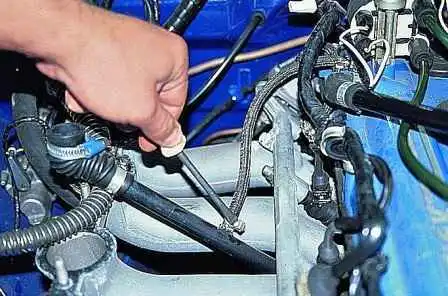

Отверткой, ослабив хомут, снимаем шланг регулятора давления топлива

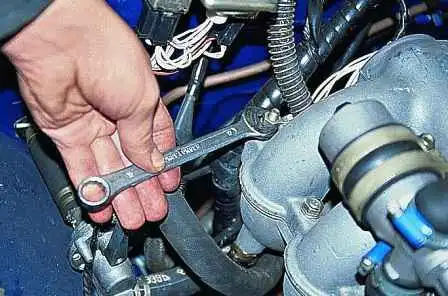

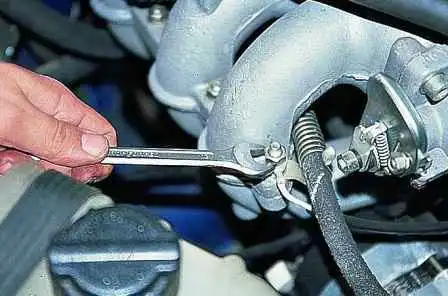

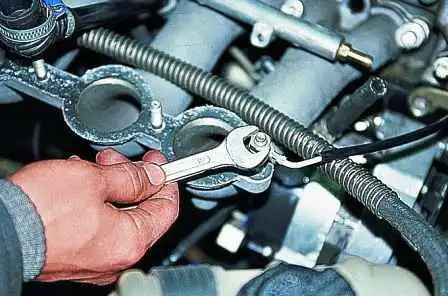

Ключом «на 13» отворачиваем гайку крепления наконечника провода «массы» к первой шпильке впускного коллектора
Аналогично отсоединяем провод от последней шпильки впускного коллектора.
Затем, отвернув ключом «на 13» остальные гайки шпилек впускного коллектора, снимаем ресивер.

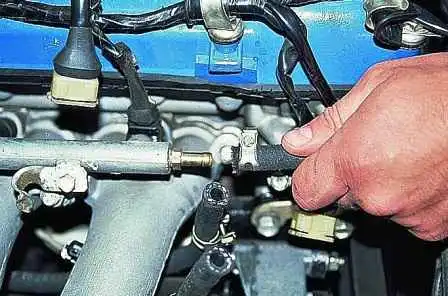

Ослабив хомут, снимаем со штуцера топливной рампы подводящий шланг.
Ослабив хомут, снимаем с патрубка системы холостого хода шланг вентиляции картера.

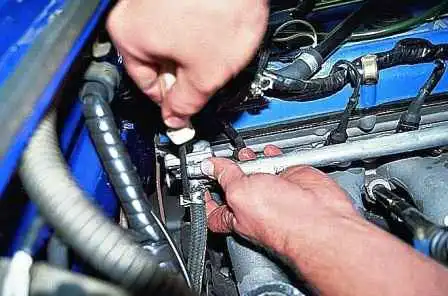

Ослабив хомут, снимаем сливной шланг со штуцера регулятора давления топлива.

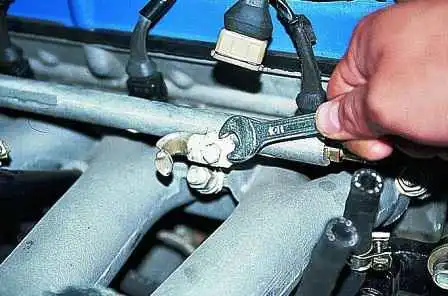

Ключом «на 10» отворачиваем два болта крепления топливной рампы к впускному трубопроводу и снимаем рампу
Поддев шилом пружинную защелку колодки, отсоединяем разъем от форсунки.

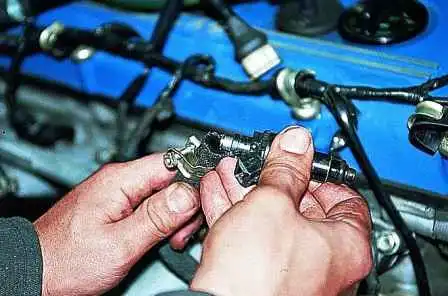

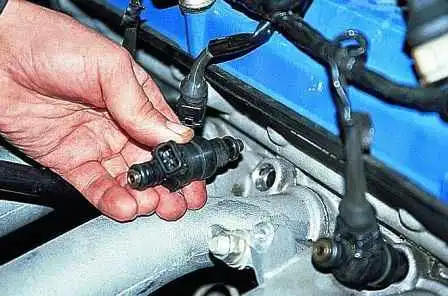

Извлекаем форсунку из коллектора.
Устанавливаем форсунку в обратном порядке.
