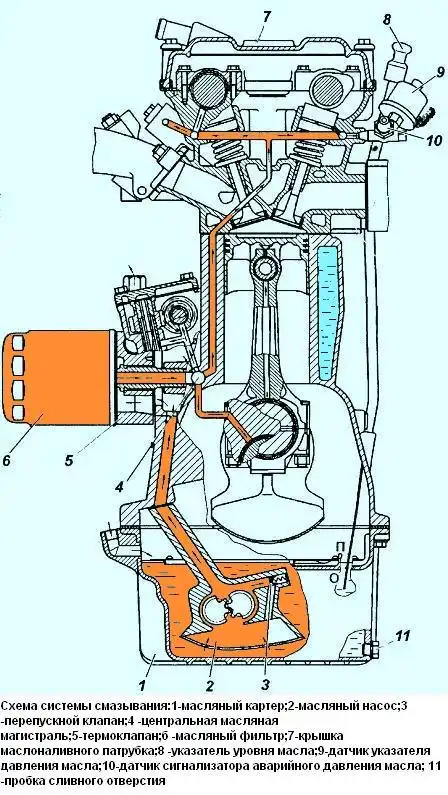

Система смазки двигателя комбинированная: масло подается к трущимся поверхностям деталей под давлением и разбрызгиванием
Система смазки состоит из масляного картера, масляного насоса с приемным патрубком и редукционным клапаном, привода масляного насоса, масляных каналов в блоке, головке блока и коленчатом валу, полнопоточного масляного фильтра, указателя уровня масла, крышки маслоналивной горловины, датчиков давления масла.
На указатель уровня масла нанесены метки «П» и «0» соответственно верхнего и нижнего уровней.
Уровень масла должен находиться между этими метками. Циркуляция масла происходит следующим образом.
Насос засасывает масло из картера и по каналу в блоке подводит его к полнопоточному фильтру.
После фильтра масло поступает в главную масляную магистраль и через каналы в блоке смазывает коренные и шатунные подшипники коленчатого вала, поршневые пальцы, подшипники распределительных валов, промежуточного вала и валика привода масляного насоса, а также винтовые шестерни привода масляного насоса.
От верхнего подшипника валика привода масляного насоса масло через поперечные сверления и внутреннюю полость валика подается для смазки нижнего подшипника валика и опорной поверхности ведомой шестерни привода.
Шестерни привода масляного насоса смазываются струей масла через сверление в главной масляной магистрали.
Для охлаждения поршня масло через отверстие в верхней головке шатуна разбрызгивается на днище поршня.
Из главной масляной магистрали через канал в блоке масло поступает в головку блока цилиндров, смазывает опоры распределительных валов и подводится к гидронатяжителю цепи второй ступени привода распределительных валов, к гидротолкателям и датчикам давления масла.
Вытекая из зазоров и стекая в картер в передней части головки блока цилиндров, масло смазывает цепи, рычаги натяжного устройства и звездочки привода распределительных валов.
Контроль давления масла осуществляется датчиком давления и указателем в комбинации приборов.
Кроме того, система снабжена датчиком и сигнальной лампой аварийного падения давления масла.
Она загорается по достижении давления в системе 40–80 кПа (0,4–0,8 кгс/см2).
Датчики давления ввернуты в штуцер, установленный в масляный канал головки блока цилиндров.
Масляный насос односекционный, шестеренчатого типа установлен внутри масляного картера и приводится от промежуточного вала парой винтовых шестерен.
Корпус насоса и приемный патрубок изготовлены из алюминиевого сплава, перегородка — из чугуна, шестерни — из металлокерамики.
Для охлаждения масла в систему включен масляный радиатор с предохранительным клапаном, а для очистки масла служит полнопоточный масляный фильтр.
