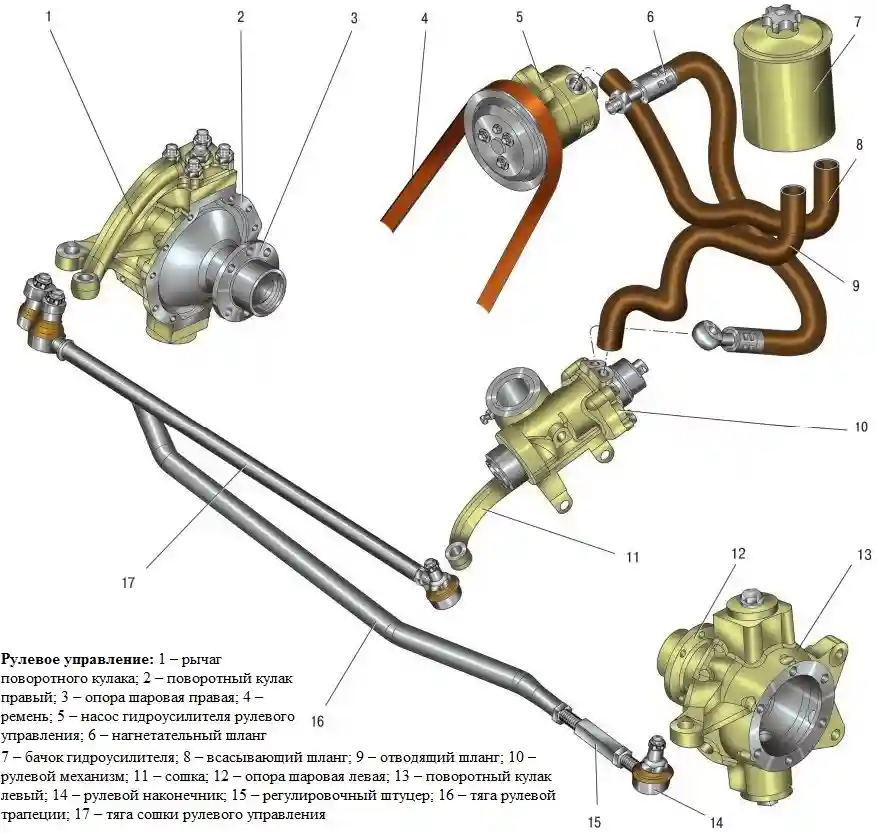

Рулевое управление, оснащенное гидроусилителем, автомобилей UAZ Patriot (рис.1) состоит из рулевого колеса, рулевой колонки и двух рулевых тяг, соединенных шаровыми шарнирами с поворотными кулаками передней подвески

Конструкция рулевого управления автомобиля УАЗ Патриот Конструкция рулевого управления автомобиля УАЗ Патриот

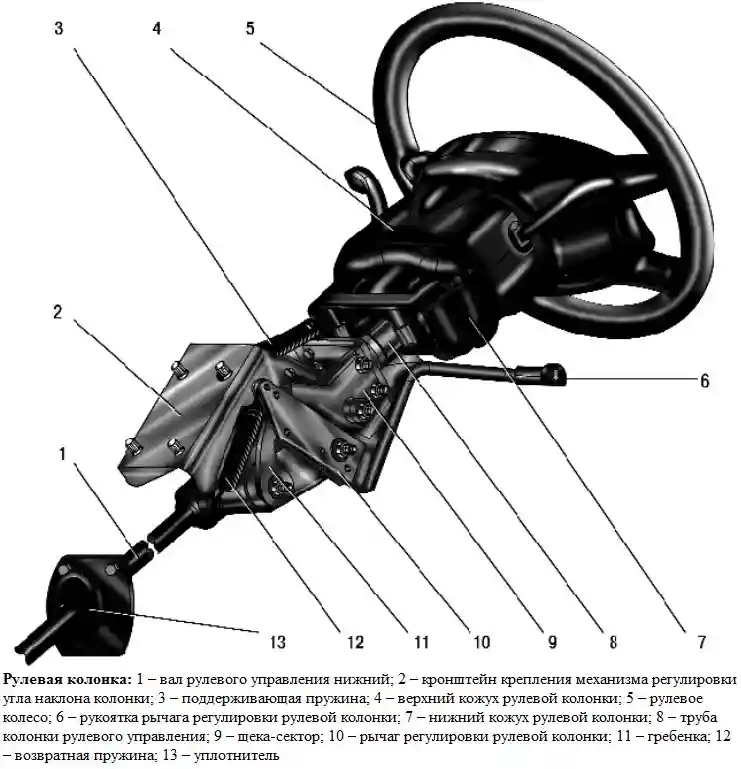

Вал рулевого управления (рис. 2), установленный в трубе рулевой колонки на двух подшипниках, передает крутящий момент от рулевого колеса на рулевой механизм через карданный вал, состоящий из шлицевого вала, скользящей вилки и карданных шарниров.

Рулевое колесо установлено на шлицах вала рулевой колонки и прикреплено к валу гайкой. К трубе рулевой колонки прикреплен также механизм регулировки угла наклона.

Рулевой механизм (рис. 3) установлен в подкапотном пространстве. Картер рулевого механизма прикреплен к раме болтами.

 Конструкция рулевого управления автомобиля УАЗ Патриот

Винт рулевого механизма при вращении рулевого колеса выворачивается из гайки-поршня (или вворачивается в нее), которая перемещается вместе с золотником.

Давление жидкости в одной из полостей рулевого механизма возрастает — гайка-поршень перемещается.

Перемещаясь, гайка-поршень поворачивает вал рулевой сошки, которая, в свою очередь, через тяги рулевой трапеции поворачивает управляемые колеса. Рабочая жидкость, пройдя через рулевой механизм, поступает обратно в бачок по отводящему шлангу.

Давление рабочей жидкости в гидроусилителе создается насосом лопастного типа, установленным на кронштейне двигателя. Насос приводится поликлиновым ремнем от шкива коленчатого вала двигателя.

Установленный в насосе расходный предохранительный клапан поддерживает требуемое давление рабочей жидкости в системе гидроусилителя рулевого управления в зависимости от частоты вращения коленчатого вала двигателя.

Бачок гидроусилителя рулевого управления установлен в подкапотном пространстве на кронштейне левого брызговика и соединен шлангом с насосом гидроусилителя и с магистралью возврата рабочей жидкости.

При отказе гидроусилителя возможность управления автомобилем сохраняется, но усилие на рулевом колесе возрастает.

Рулевая трапеция состоит из сошки, тяги сошки и тяги рулевой трапеции, регулируемых по длине, наконечников рулевых тяг, рычага поворотного кулака, поворотных кулаков и шаровых шкворней.

Возможные неисправности рулевого управления и методы устранения

Увеличенный свободный ход рулевого колеса

- Неправильная регулировка бокового зазора механизма рулевого управления

Отрегулируйте боковой зазор механизма рулевого управления

- Износ шаровых шарниров рулевой трапеции

Замените шаровые шарниры

- Ослабление гайки крепления сошки

Затяните гайку

- Ослабление гайки крепления рулевого колеса

То же

Заедание в механизме рулевого управления

- Неправильная регулировка бокового зазора механизма рулевого управления

Отрегулируйте боковой зазор механизма рулевого управления

- Износ ролика или червяка

Замените изношенные детали

Подтекание рабочей жидкости из картера механизма рулевого управления

- Износ или повреждение рабочей кромки сальников

Замените дефектные сальники

- Повышенный уровень рабочей жидкости

Восстановите требуемый уровень жидкости

- Повреждение прокладок или ослабление затяжки болтов крепления крышки картера

Замените прокладки или затяните болты крепления крышки

Шум (стук) в рулевом управлении

- Отсутствие рабочей жидкости в картере рулевого управления

Устраните причину вытекания жидкости и залейте новую жидкость в картер

- Разрушение рабочих поверхностей червяка и ролика

Замените поврежденные детали

- Увеличенный зазор в шаровых шарнирах рулевых тяг

Затяните или замените наконечники рулевых тяг

- Ослабление болтов крепления рулевого механизма

Проверьте и затяните гайки болтов

- Ослабление гаек крепления поворотного рычага

Затяните гайки

- Ослабление болтов крепления вала рулевого управления

Затяните гайки болтов

- Увеличенный зазор в подшипниках ступиц передних колес

Отрегулируйте зазор

Ощутимые толчки и вибрация на рулевом колесе (при исправных и отбалансированных колесах, нормальном давлении в шинах)

- Не отрегулирован механизм рулевого управления

Отрегулируйте механизм рулевого управления

- Ослабление гаек стяжных болтов карданных шарниров

Затяните гайки крепления

- Ослабление креплений деталей рулевого управления

Проверьте и затяните ослабленные крепления деталей рулевого управления

Увод автомобиля в какую-либо сторону от прямолинейного движения

- Неодинаковое давление в шинах

Проверьте и установите нормальное давление

- Нарушены углы установки передних колес

Проверьте и отрегулируйте углы установки колес

- Разница в осадке пружин передней подвески

Замените непригодные пружины

- Деформированы поворотные кулаки или рычаги подвески

Проверьте кулаки и рычаги, дефектные детали замените

Износ шин передних колес в виде пятен

- Низкое давление в шинах передних колес

Установите нормальное давление в шинах

- Не отрегулирован механизм рулевого управления

Отрегулируйте механизм рулевого управления
