Тормозные шланги и трубки заменяем в случае обнаружения повреждений
Также шланги и трубки тормозной системы рекомендуется заменять через 150 тыс. км пробега автомобиля или по истечении пяти лет эксплуатации автомобиля
Замена тормозных шлангов
На автомобиле установлено четыре тормозных шланга
Два шланга установлено для соединения задних трубок с рабочими тормозными цилиндрами задних колес
Два передних шланга для соединения тормозных трубок с рабочими цилиндрами тормозных механизмов передних колес
Для работы понадобится специальный ключ для тормозных трубок на 10
Для замены передних шлангов, снимаем колесо со стороны выполняемой работы

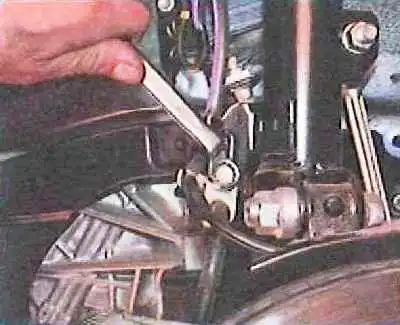

Отсоединяем держатель тормозного шланга от амортстойки, вывернув болт его крепления

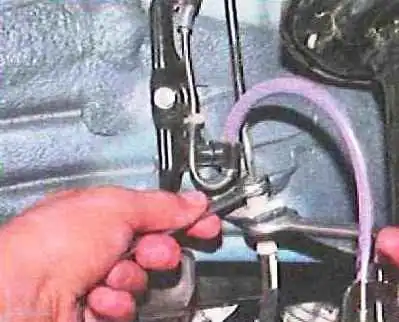

Откручиваем гайку крепления трубки, удерживая верхний наконечник шланга от проворачивания, и отсоединяем трубку
Отверстие трубки глушим защитным колпачком от клапана выпуска воздуха тормозного цилиндра

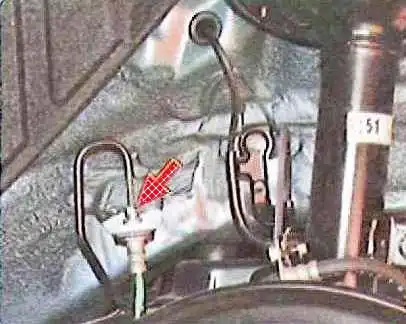

Снимаем запорную скобу с верхнего наконечника шланга и вынимаем наконечник шланга из отверстия кронштейна на кузове

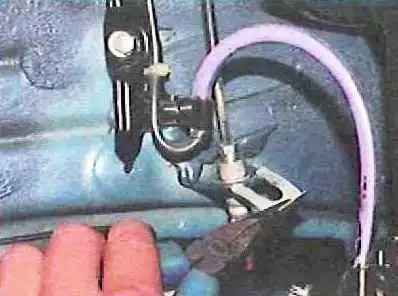

Выкручиваем болт штуцер крепления нижнего наконечника шланга к рабочему цилиндру тормозного механизма переднего колеса и снимаем шланг
Устанавливаем новый шланг в обратном порядке
Алюминиевые уплотнительные шайбы, расположенные по обе стороны наконечника шланга нужно заменить
Таким же образом заменяются остальные тормозные шланги
После замены шлангов прокачиваем тормозную систему
Замена тормозных трубок
В статье рассмотрим замену трубки, соединяющей модуль АБС со шлангом со шлангом, присоединенным к рабочему цилиндру тормозного механизма заднего левого колеса.
Остальные трубки снимаются практически одинаково, разница только в местах крепления их держателей на кузове
Устанавливаем автомобиль на подъемник или смотровую канаву

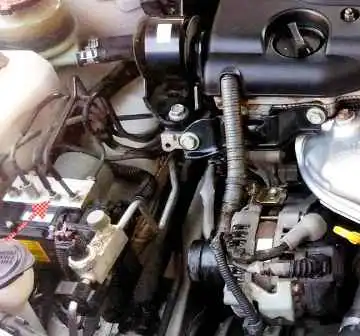

Откручиваем гайку крепления к модулю АБС трубки, идущей к рабочему цилиндру тормозного механизма левого заднего колеса
На модуле АБС нанесены обозначения присоединяемых трубок.
Рядом с трубкой, идущей к рабочему цилиндру левого заднего колеса, нанесено обозначение «RL»
Откручиваем гайку крепления трубки к шлангу, присоединенному к рабочему цилиндру тормозного механизма левого заднего колеса, и отсоединяем трубку

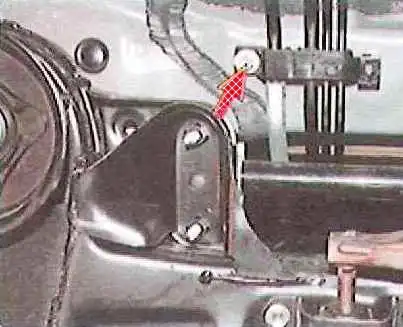

Выкручиваем болт крепления переднего держателя трубопроводов к основанию кузова
Снимаем держатель, и вынимаем заменяемую трубку из блока трубопроводов
Снимаем крышки остальных держателей трубопроводов, полностью освобождаем заменяемую трубку и снимаем ее
Устанавливаем новую трубку в обратном порядке
После замены трубки прокачиваем систему тормозов
