Прокладку головки блока цилиндров заменяют при ее повреждении
Основные признаки повреждения прокладки головки блока:
- – недостаточная компрессия — ниже 1 МПа (10 кгс/см 2) в одном или нескольких цилиндрах;
- – прорыв газов в систему охлаждения (бурление, вспенивание жидкости в радиаторе, быстрое падение уровня жидкости в расширительном бачке при отсутствии наружных течей);
- – попадание охлаждающей жидкости в систему смазки (эмульсия на указателе уровня масла, расслоение слитого из картера масла, особенно заметное в прозрачной емкости);
- – попадание масла в систему охлаждения (масляная пленка на поверхности жидкости в расширительном бачке).
Для замены прокладки нужно снять головку блока цилиндров с ресивером и выпускным коллектором.
Если головку блока цилиндров снимают с двигателя, установленного на автомобиле, нужно предварительно слить охлаждающую жидкость (статья - Как заменить охлаждающую жидкость двигателя).
Вам потребуются: ключи «на 12», «на 13», «на 17», шестигранники «на 6», «на 12», отвертка.
- 1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
- 2. Слейте жидкость из системы охлаждения.
- 3. Снимите генератор.

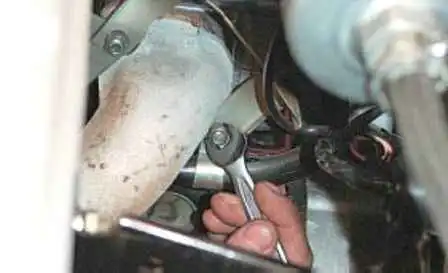

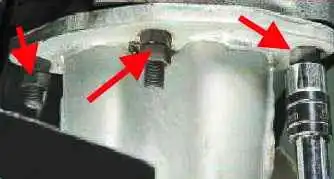

Отверните гайки крепления приемной трубы к выпускному коллектору (рис. 1).

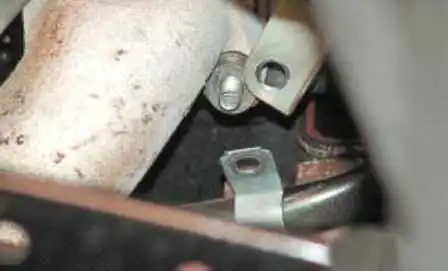

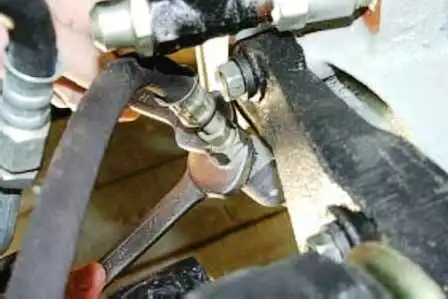

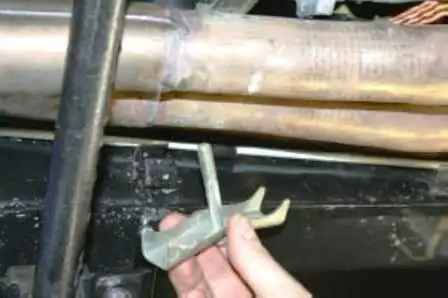

Выверните болт крепления приемной трубы к кронштейну на коробке передач (рис. 2) и отведите приемную трубу от выпускного коллектора.

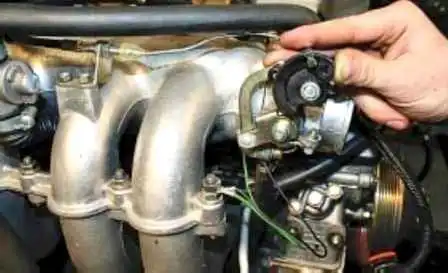

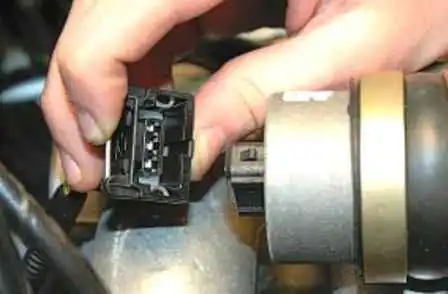

Отсоедините колодку жгута проводов от датчика массового расхода воздуха (рис. 3).
Отсоедините колодку жгута датчика положения дроссельной заслонки (рис. 4).

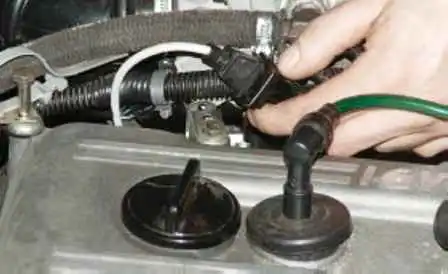

Отсоедините колодку жгута датчика положения коленчатого вала (рис. 5).

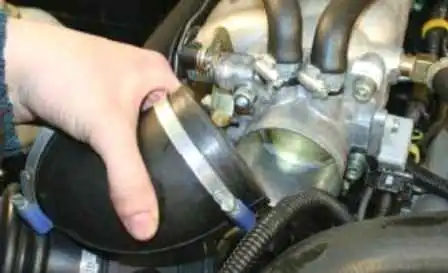

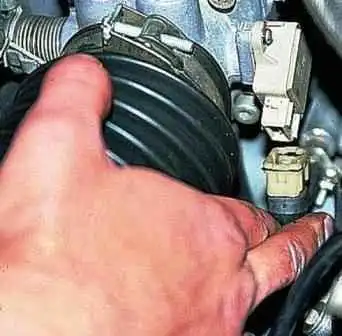

Ослабьте затяжку хомута крепления воздухоподводящей трубы, снимите трубу и отведите ее в сторону.
Отсоедините конец троса от сектора привода дроссельной заслонки (рис. 7).

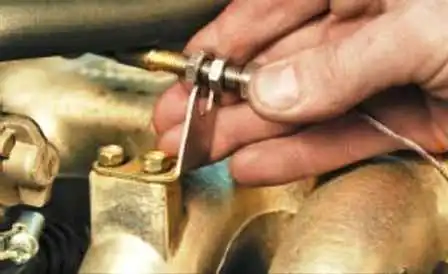

Ослабьте крепление наконечника оплетки троса к кронштейну (рис. 8).
Извлеките наконечник оплетки троса из кронштейна и отведите трос в сторону (рис. 9).
Снимите крышку головки блока цилиндров (статья - Замена прокладки крышки головки блока цилиндров ЗМЗ-409).
Снимите гидронатяжитель верхней цепи
Снимите распределительные валы (статья - Снятие и установка распределительных валов ЗМЗ-409).

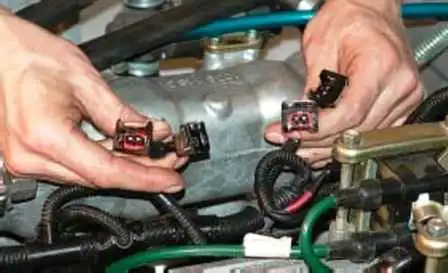

Отсоедините колодки моторного жгута от форсунок (рис. 10).

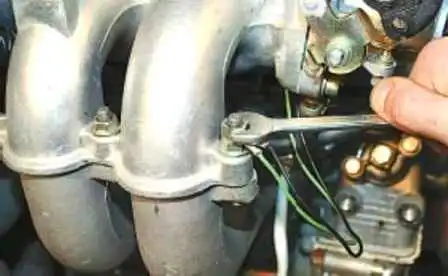

Отверните переднюю гайку крепления ресивера (рис. 11) и снимите со шпилек «массовые» провода.
Отсоедините колодку жгута проводов от регулятора холостого хода (рис. 12).
Отверните заднюю гайку крепления ресивера (рис. 13), снимите со шпильки держатель 2 топливоподводящего шланга и второй «массовый» провод 1 жгута, а затем отведите в сторону жгут проводов.

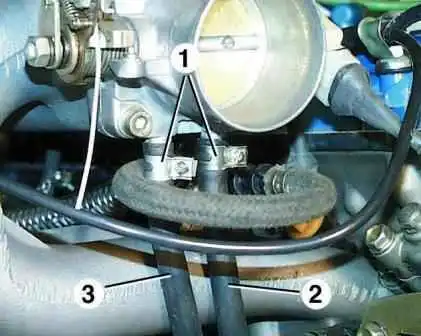

Ослабьте хомуты 1 шлангов на дроссельном узле и отсоедините шланги 2 и 3 (рис. 14).

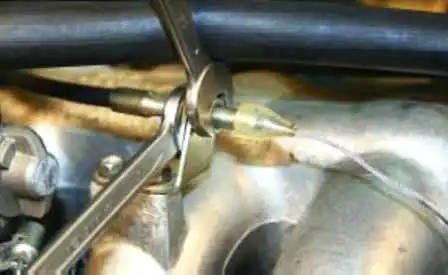

Отверните гайки подающей и сливной топливных магистралей (рис. 15) и отведите магистрали в сторону.

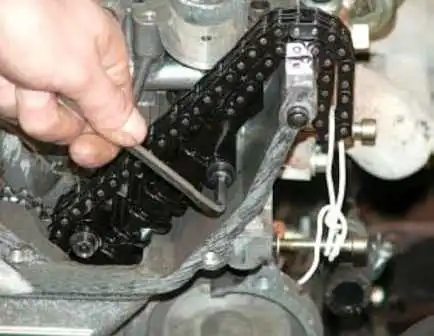

Выверните болты крепления успокоителя верхней цепи (рис. 16) и снимите успокоитель.
Выньте указатель (щуп) уровня масла.
Отверните крайнюю правую гайку крепления выпускного коллектора (рис. 17).
Снимите со шпильки держатель трубопровода системы охлаждения (рис. 18).
Последовательность затяжки болтов крепления головки блока цилиндров (рис. 19).

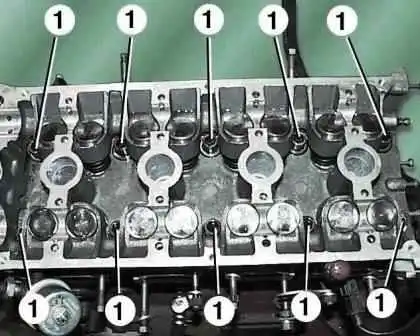

Выверните болты 1 (рис. 20) крепления головки блока цилиндров в последовательности, обратной затяжке, снимите головку блока цилиндров и снимите прокладку.
Тщательно очистите от нагара, остатков старой прокладки и герметика привалочные поверхности головки и блока цилиндров.
Смажьте новую прокладку с обеих сторон тонким слоем графитной смазки, а в месте контакта с передней крышкой блока термостойким клеем-герметиком.
Уложите прокладку на блок цилиндров, проследив, чтобы установочные втулки блока вошли в соответствующие отверстия прокладки.
Установите головку блока в порядке, обратном снятию.
Затяните болты крепления головки блока в порядке, показанном на рис. 19.
Болты крепления головки блока цилиндров затяните в два этапа:
- 1-й этап – 40–60 Нм (4,0–6,0 кгс·м);
- 2-й этап – 130–145 Нм (13,0–14,5 кгс·м)
