Снять масляный картер и прокладку картера
Снять масляный насос
Снять ремень привода вентилятора.
Снять ремень привода генератора.
Снять крышку распределительных звездочек.
Установить поршень 1-го цилиндра в в.м.т. такта сжатия.
Съемником спрессовать звездочку 1 с конца коленчатого вала.
Снять упорную шайбу 2.
Отвернуть четыре гайки 1, предварительно отогнув края стопорных пластин 2, и снять маховик 3, вынув его снизу из картера сцепления.
Если не нужно вынимать поршни из цилиндров, можно не снимать головку блока цилиндров, достаточно отвернуть гайки шатунных болтов, снять крышки шатунов и осторожно продвинуть поршни в цилиндры.

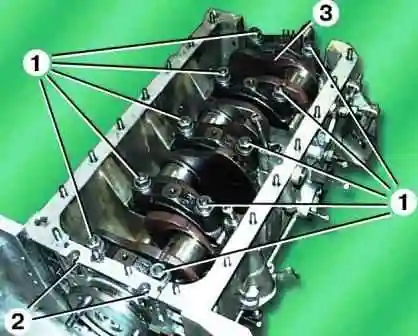

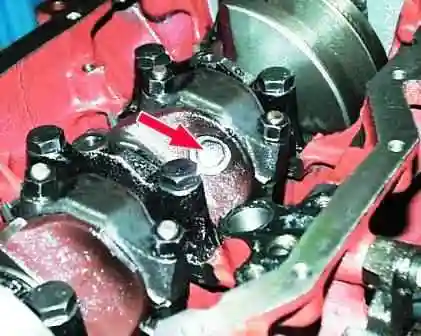

Отвернуть гайки 1 и болты 2 и снять крышки коренных подшипников.
Так как крышки сидят плотно, сбить их несильными ударами молотка.
Вынуть коленчатый вал 3 из постелей коренных подшипников.
Снять с конца коленчатого вала вторую упорную шайбу.
Вынуть из постелей коренных подшипников и крышек вкладыши коренных подшипников.

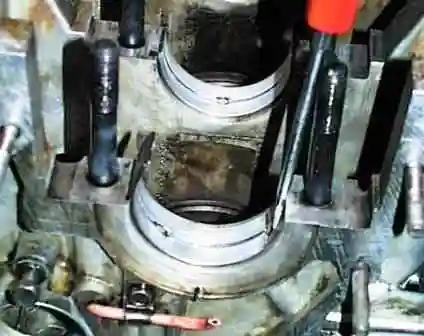

Вкладыши легче вынуть, если их сдвинуть отверткой так, чтобы конец вкладыша выступал над краем постели.
Дефектовка и ремонт
Промыть все детали бензином и просушить.
Осмотреть коленчатый вал. Если на нем есть трещины, его необходимо заменить.
Вывернуть пробки, прочистить, промыть бензином и продуть сжатым воздухом масляные каналы коленвала.
Завернуть пробки и затянуть моментом 38–42 Нм (3,8–4,2 кгс·м).
Если на коренных и шатунных шейках есть незначительные риски, царапины, задиры или овальность шеек превышает 0,01 мм, шейки нужно прошлифовать под ремонтный размер.
После шлифовки шейки необходимо отполировать.
Острые кромки фасок масляных каналов притупить абразивным конусом.
После шлифовки промыть вал и продуть сжатым воздухом масляные каналы.
После шлифовки шеек коленчатого вала нужно устанавливать вкладыши коренных и шатунных подшипников соответствующего ремонтного размера.
Осмотреть вкладыши коренных подшипников. Если на них есть риски, задиры, царапины, отслоения, вкрапления твердых частиц и т.д., вкладыши заменить.
Осмотреть маховик. Если повреждены зубья венца маховика, есть задиры, царапины и т.д. на поверхности, прилегающей к ведомому диску сцепления, маховик заменить.
Если на маховике есть трещины, его также нужно заменить.
В отверстие коленчатого вала со стороны маховика запрессован подшипник носка первичного вала, закрытого типа.
Осмотреть подшипник, при обнаружении дефектов (большой люфт, заедание, повреждение защитных колец и т.д.) выпрессовать его из коленчатого вала при помощи съемника.
Запрессовать новый подшипник заподлицо с нижней гранью фаски отверстия в коленчатом вале

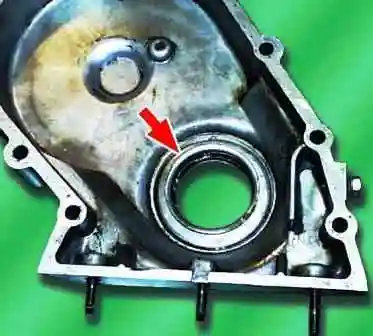

Осмотреть сальник коленчатого вала в крышке распределительных звездочек.
Если сальник поврежден (надрывы, вырывы, большой износ рабочей кромки и т.д.), его нужно вынуть из крышки с помощью отвертки и запрессовать новый.
При большом пробеге автомобиля рекомендуется заменить сальник.

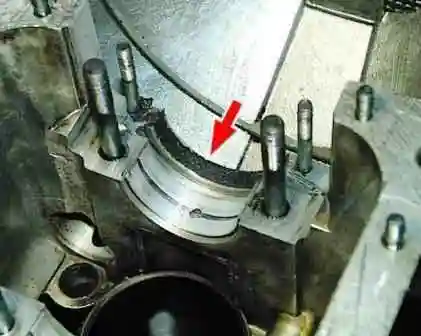

Заменить набивку заднего уплотнения коленчатого вала в постели коренного подшипника и в держателе.
Удалить старую набивку и вложить новую длиной примерно 120 мм.
Обрезать концы набивки так, чтобы она выступала над плоскостью постели и держателя на 0,5–1,0 мм.

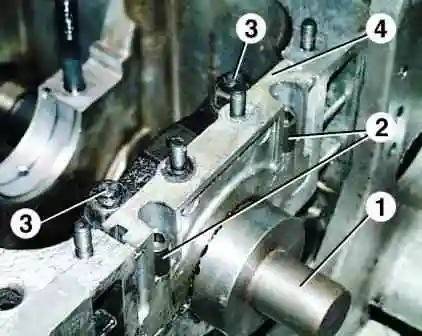

Обжать набивку, для этого уложить в постель подшипника оправку 1, установить держатель 4 и крышку коренного подшипника и затянуть гайки 3 и болты 2.

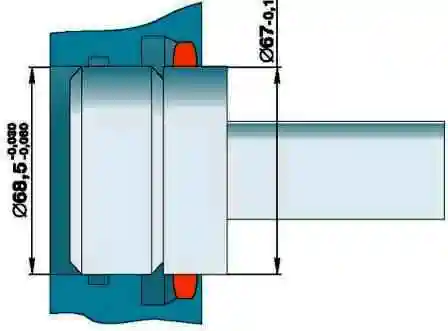

Размеры оправки показаны на рисунке.
Проверить состояние резиновых уплотнителей 1 в держателе набивки.
Если они потеряли упругость, потрескались, порваны и т.д., уплотнители нужно заменить.
Установка
Устанавливают коленчатый вал в порядке, обратном снятию, с учетом следующего:
Перед установкой смазать коренные и шатунные шейки коленчатого вала, вкладыши коренных подшипников и упорные шайбы моторным маслом и одеть на передний конец коленчатого вала заднюю упорную шайбу антифрикционным слоем к щеке коленчатого вала.

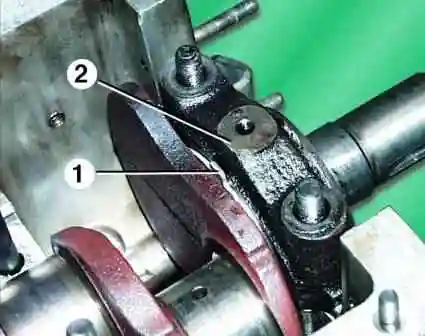

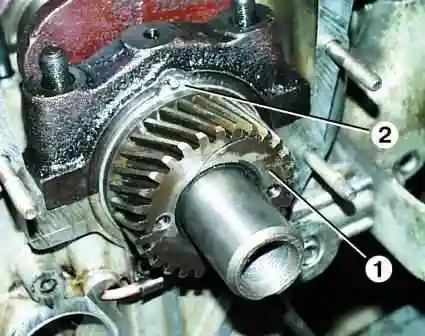

При установке крышки 2 первого коренного подшипника выступ задней упорной шайбы 1 должен войти в паз крышки 2.

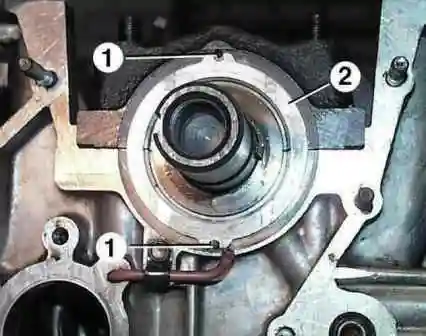

Установить переднюю упорную шайбу 2 на штифты 1, антифрикционным слоем наружу.
Распорная шайба между шестерней коленчатого вала и передней упорной шайбой устанавливается фаской в отверстии в сторону упорной шайбы.
После установки шестерни коленчатого вала замерить его осевой зазор, который должен быть в пределах 0,125– 0,325 мм.
Зазор измеряют между торцом задней упорной шайбы и щекой коленчатого вала, при этом вал должен быть отжат до предела в сторону маховика.
Гайки крышек коренных подшипников затянуть моментом 100–110 Нм (10–11 кгс·м), при этом нанести на резьбу гаек герметик «Унигерм–9».
Затянуть гайки крепления маховика моментом 76–83 Нм (7,6–8,3 кгс·м) и законтрить, загнув край стопорной пластины на грань гайки.
Перед присоединением шатунов провернуть коленчатый вал. Он должен вращаться легко, без заедания.
