Смазочная система дизеля — комбинированная
Подшипники коленчатого и распределительного валов, втулки промежуточной шестерни и шестерни привода топливного насоса, шатунный подшипник коленчатого вала компрессора пневмопривода тормозов, а также механизм привода клапанов и подшипник вала турбокомпрессора смазываются под давлением
Гильзы, поршни, поршневые пальцы, штанги, толкатели и кулачки распределительного вала смазываются разбрызгиванием.
Масляный насос 7 - шестеренный, односекционный, крепится болтами к крышке первого коренного подшипника.
Насос подает масло по патрубку и каналам блока цилиндров в центробежный фильтр 3, в котором оно очищается от посторонних примесей, продуктов сгорания и износа.
Из центробежного фильтра очищенное масло поступает в радиатор для охлаждения и по маслоподводящей трубке к подшипнику вала турбокомпрессора.
Из масляного радиатора 1 масло поступает в магистраль дизеля.
В корпусе центробежного масляного фильтра имеются редукционный 12, сливной 11 и предохранительный 5 клапаны.
При пуске дизеля непрогретое масло вследствие большого сопротивления масляного радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль дизеля, минуя радиатор.
Предохранительный клапан (клапан центробежного фильтра) служит для поддержания давления масла перед ротором фильтра 0,7 МПа.
При повышении давления, часть неочищенного масла сливается через картер дизеля.
Редукционный и предохранительный клапаны - не регулируемые.
На работающем дизеле категорически запрещается отворачивать пробки редукционного и предохранительного клапанов.
Сливной клапан отрегулирован на давление 0,25...0,35 МПа и служит для поддержания необходимого давления масла в главной магистрали дизеля.
Избыточное масло сливается через клапан в картер дизеля.
Из главной магистрали дизеля по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и распределительного валов.
От коренных подшипников по каналам в коленчатом вале оно идет ко всем шатунным подшипникам.
От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу.
Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке, головке цилиндров, сверлению в четвертой стойке коромысел во внутреннюю полость оси коромысел и через отверстие - к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу.
К компрессору пневмопривода тормозов масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу.
Из компрессора масло сливается в картер дизеля.

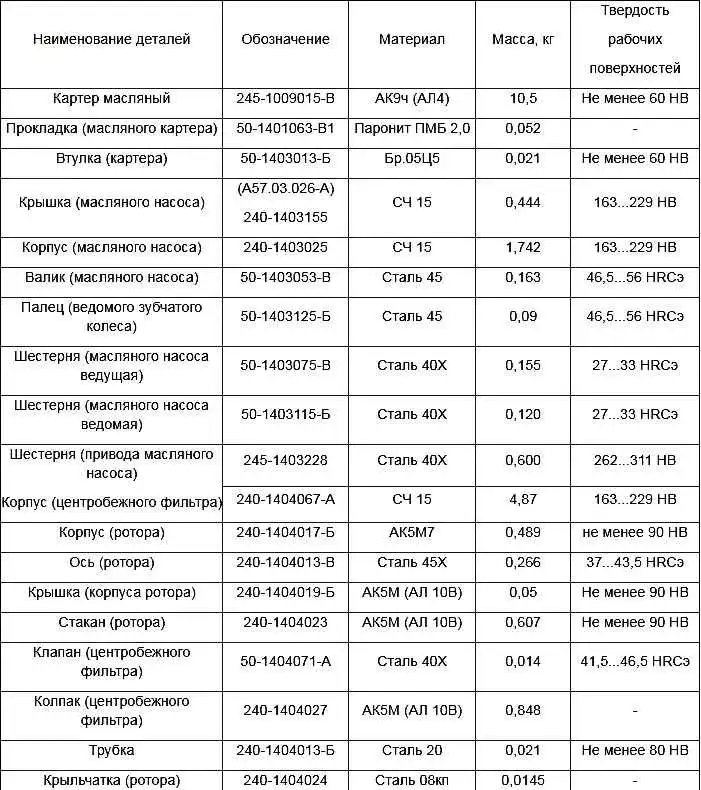

Основные параметры деталей смазочной системы
