Замена суппорта и диска Renault Logan

Суппорт и тормозной диск снимаем для ремонта или для замены

Вам потребуются; ключи «на 11», «на 18».

Снимите колесо со стороны заменяемого суппорта.

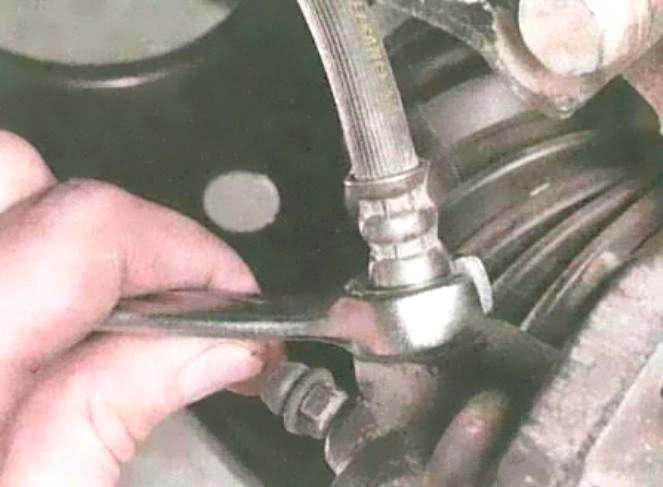

Ослабьте затяжку наконечника тормоз­ного шланга.

Подставьте емкость для слива остатка тор­мозной жидкости из шланга и цилиндра.

Выверните два болта крепления направ­ляющей колодок к поворотному кулаку

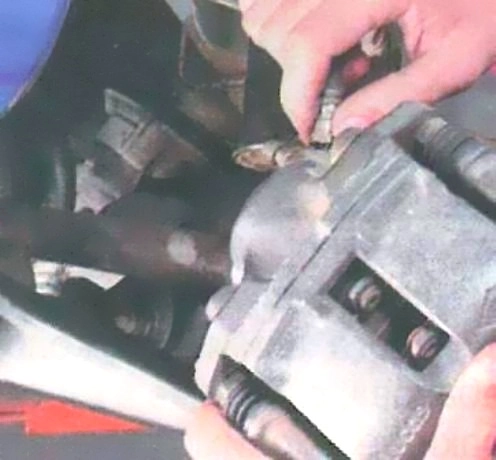

Снимите суппорт с поворотного кулака и отсоедините его от тормозного шланга, свинчивая суппорт с наконечника шланга.

Установите суппорт в порядке, обратном снятию.

Наконечник тормозного шланга затя­ните полностью до установки суппорта на по­воротный кулак.

При установке суппорта про­следите, чтобы шланг не был перекручен.

Пе­ред установкой болтов крепления суппорта, к поворотному кулаку нанесите на резьбу анаэробный фиксатор резьбы.

После уста­новки восстановите уровень тормозной жид­кости в бачке главного тормозного цилиндра и удалите воздух из гидропривода тормозов (см. «Замена тормозной жидкости Рено Логан»).

Замена тормозного диска

При наличии на рабочей поверхности дис­ка задиров, глубоких рисок и других дефек­тов, увеличивающих износ колодок и умень­шающих эффективность торможения, а так­же в случае повышенного бокового биения диска, вызывающего вибрации при торможе­нии, замените диск.

В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинако­вую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Минимально допустимая толщина тормоз­ного диска 10,6 мм.

Если толщина одного из дисков меньше указанного значения, за­мените оба диска.

При замене тормозных дисков обязательно замените тормозные ко­лодки новым комплектом.

Вам потребуется ключ T0RX Т30.

Снимите колесо со стороны заменяемого диска.

Снимите суппорт в сборе, не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга

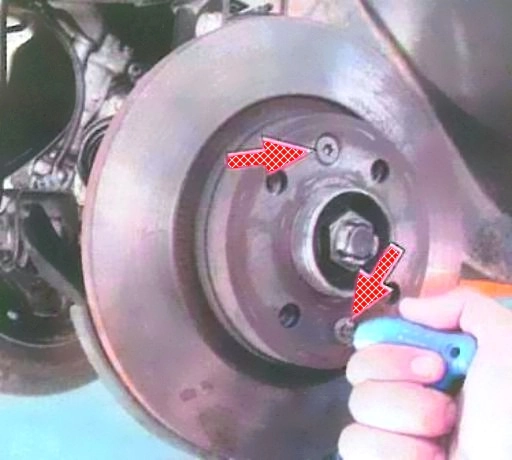

Выверите два винта крепления тормоз­ного диска к передней ступице и снимите тормозной диск со ступицы переднего колеса.

Аналогично снимите правый тормозной диск.

Установите детали в порядке, обратном снятию.

Перед установкой диска тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окали­ны, так как даже мельчайшая частица, зажатая между привалочными поверх­ностями, вызовет биение диска и виб­рации при торможении.

Если устанавливаете прежний диск, уда­лите напильником буртики на рабочих по­верхностях диска, образовавшиеся с обе­их его сторон в результате износа.
