При ремонте электрооборудования автомобиля иногда приходится проверять всю проводку

Для этого нужно представлять, как она проходит по кузову

Вся проводка в основном спрятана под обшивкой и под облицовочными панелями.

На схемах жгутов можно посмотреть, как она проходит.

Также эти схемы могут хорошо выручить при переброске электрожгутов с кузова на кузов, когда необходимо поменять кузов.

В основном проводка всех автомобилей делится на три основные части.

Это жгут проводов моторной части или еще его называют жгут передний.

Жгут задний – это жгут салона автомобиля. И жгут приборной панели.

К дополнительным жгутам относят жгуты проводов дверей и другие жгуты.

В зависимости от силы тока применяются провода в жгутах разного сечения.

Самые сильные провода стоят на соединении аккумулятора со стартером и генератором.

В системе зажигания применяются специальные провода высокого напряжения, которые выдерживают напряжение до 40000 вольт.

В передний жгут моторного отсека входят три жгута.

Жгут соединительный аккумулятора со стартером и генераторной установкой.

Жгут системы управления и контроля работы силовой установки. И жгут освещения, сигнализации и стеклоочистителей.

Задний жгут обслуживает системы сигнализации и освещения задних фонарей, фонарей салона, топливного модуля и т д.

Все жгуты между собой соединяются в общую схему с помощью соединительных колодок.

Так как система автомобиля имеет однопроводную схему, то минусовой провод жгутов проводов крепится к кузову автомобиля.

Как правило, минусовой провод имеет черную изоляцию.

При монтаже или проверки электрических соединений нужно обязательно обращать внимание на подсоединение массового провода.

Во многих случаях из-за окисления контакта возникает та или иная неисправность в электрике.

На рисунках ниже представлены схемы расположения жгутов проводов автомобиля ВАЗ-2123.

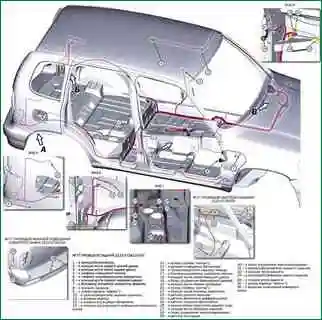

Жгут проводов задний 2123-3724210-60:

  1. к электробензонасосу;
  2. к колодке жгута правой задней двери;
  3. к колодке жгута левой задней двери;
  4. к плафону освещения салона;
  5. к плафону индивидуального освещения;
  6. к колодке жгута правой передней двери;
  7. к боковому указателю поворота правому;
  8. к фонарю правому;
  9. к кузову (провод "массы");
  10. к громкоговорителю заднему правому;
  11. к фонарю левому;
  12. к колодке жгута двери багажника;
  13. к колодке жгута фонарей освещения номерного знака;
  14. к кузову (провод "массы");
  15. к фонарю освещения багажника;
  16. к громкоговорителю заднему левому;
  17. к боковому указателю поворотов левому;
  18. к колодке жгута левой передней двери;
  19. к блоку управления блокировкой дверей;
  20. к колодке жгута панели приборов;
  21. к кузову (провод "массы");
  22. к колодке жгута системы зажигания;
  23. к датчику ручного тормоза;
  24. к датчику включения дифференциала;
  25. к датчику скорости автомобиля;
  26. к выключателю ламп света заднего хода;
  27. к колодке жгута обогрева сидений;
  28. к блоку управления электрозеркалами;
  29. к датчику кислорода;
  30. к блоку управления электрообогревом;
  31. к электрообогревателю правого сиденья;
  32. к колодке жгута заднего;
  33. к электрообогревателю левого сиденья;
  34. к колодке жгута заднего;
  35. к кузову (провод "массы");
  36. к фонарям освещения номерного знака

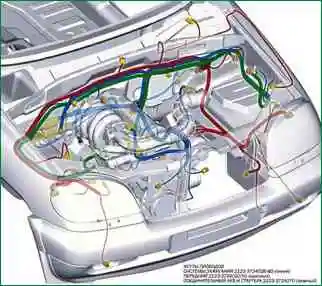

  • - Жгуты проводов зажигания 2123-3724026-80 (синий);
  • - Передний 2123-3724010-50 (красный);
  • - соединительный АКБ и стартера 2123-3724070 (зеленый)

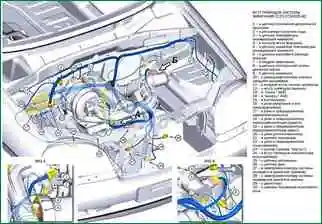

Жгут проводов зажигания 2123-3724026-80:

  1. - к датчику положения дроссельной заслонки;
  2. - к регулятору холостого хода;
  3. - к датчику температуры охлаждающей жидкости;
  4. - к колодке жгута форсунок;
  5. - к датчику указателя температуры охлаждающей жидкости;
  6. - к датчику массового расхода воздуха:
  7. - к модулю зажигания;
  8. - к датчику контрольной лампы давления масла;
  9. - к датчику дарения;
  10. - к электромагнитному клапану продувки адсорбера;
  11. - к колодке жгута панели приборов;
  12. - к жгуту проводов заднему;
  13. - к “плюсу” АКБ:
  14. - к “минусу" АКБ;
  15. - к контроллеру;
  16. - к реле зажигания и его предохранителю;
  17. - к реле и предохранителю электробензонасоса;
  18. - к реле и предохранителю электровентилятора правого:
  19. - к реле и предохранителю электровентилятора левого;
  20. - к реле дополнительному;
  21. - к датчику кислорода;
  22. - к реле и предохранителю кондиционера;
  23. - к кузову (провод "массы”);
  24. - к жгуту проводов компрессора кондиционера;
  25. - к датчику детонации:
  26. - к датчику фаз;
  27. - к электровентилятору системы охлаждения двигателя правому;
  28. - к электровентилятору системы охлаждения двигателя левому;
  29. - к резистору;
  30. - к датчику положения коленчатого вала.

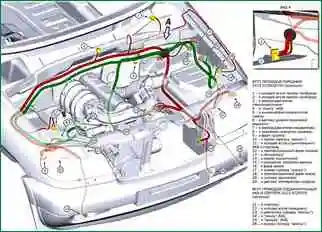

Жгут проводов передний 2123-3724010-50:

  1. - к колодке жгута панели приборов;
  2. - к колодке жгута панели приборов;
  3. - к электродвигателю стеклоочистителя;
  4. - к "плюсу" АКБ;
  5. - к выключателю подкапотной лампы;
  6. - к датчику уровня тормозной жидкости;
  7. - к электродвигателю омывателей;
  8. - к указателю поворота правому;
  9. - к фаре правой;
  10. - к кузову (провод "массы");
  11. - к колодке жгута соединительного АКБ и стартера;
  12. - к противотуманной фаре правой;
  13. - к генератору;
  14. - к лампе подкапотной;
  15. - к указателю поворота левому;
  16. - к фаре левой;
  17. - к кузову (провод "массы");
  18. - к противотуманной фаре левой;
  19. - к сигналу звуковому;
  20. - к датчику температуры воздуха.

Жгут проводов соединительный АКБ и стартера 2123-3724070 (зеленый):

  • 21 - к стартеру;
  • 22 - к колодке жгута переднего;
  • 23 - к двигателю (провод "массы");
  • 24 - к плюсу АКБ;
  • 25 - к минусу АКБ;
  • 26 - к кузову (провод "массы").

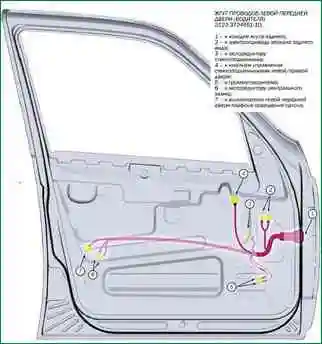

Жгут проводов передней левой двери:

  1. - к колодке жгута заднего;
  2. - к электроприводу зеркала заднего вида;
  3. - к моторедуктору стеклоподъемника;
  4. - к кнопкам управления стеклоподъемниками левой/правой двери;
  5. - к громкоговорителю;
  6. - к моторедуктору центрального замка;
  7. - к выключателю левой передней двери плафона освещения салона

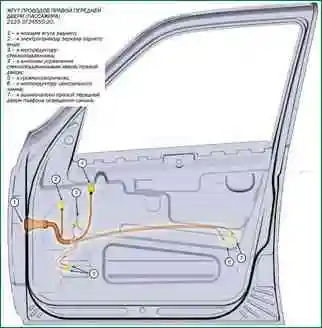

Жгут правой передней двери 2123-3724550-20:

  1. - к колодке жгута заднего;
  2. - к электроприводу зеркала заднего вида;
  3. - к моторедуктору стеклоподъемника;
  4. - к кнопкам управления стеклоподъемниками левой/правой двери;
  5. - к громкоговорителю;
  6. - к моторедуктору центрального замка;
  7. - к выключателю правой передней двери плафона освещения салона

Жгут проводов левой/правой задней двери 2123-372450-10:

  1. - к колодке жгута заднего;
  2. - к моторедуктору центрального замка;
  3. - к выключателю правой передней двери освещения салона

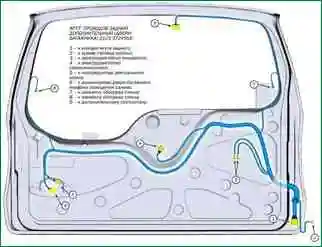

Жгут проводов задний дополнительный (двери багажника) 2123-3724558:

  1. - к колодке жгута заднего;
  2. - к кузову (провод "массы");
  3. - к электродвигателю омывателя4
  4. - к электродвигателю стеклоочистителя;
  5. - к моторедуктору центрального замка;
  6. - к выключателю двери багажника плафона освещения салона;
  7. - к элементу обогрева стекла;
  8. - к элементу обогрева стекла;
  9. - к дополнительному стоп-сигналу

Жгут проводов панели приборов 2123-3724030-90:

  • - 1 - диод;
  • - 2-6 - к монтажному блоку;
  • - 7 - к кузову (провод массы);
  • - 8 - к реле звукового сигнала;
  • - 9 - к реле обогревателей сидений;
  • - 10 - к реле стартера;
  • - 11 - к реле противотуманных фар;
  • - 12 - к реле стеклоподъемников;
  • - 13 - 14 - к колодкам жгута проводов переднего;
  • - 15 - к колодке жгута проводов заднего;
  • - 16 - к переключателю света фар и указателей поворота:
  • - 17 - к выключателю звукового сигнала;
  • - 18 - к переключателю очистителя и омывателя ветрового стекла;
  • - 19-20 - к выключателю зажигания;
  • - к колодке диагностики;
  • - 22-23 - к выключателю сигнала торможения;
  • - 24 - к потенциометру;
  • - 25 - к регулятору корректора фар;
  • - 26 - к выключателю наружного освещения;
  • - 27-28 к комбинации приборов;
  • - 29 - к колодке жгута проводов системы зажигания;
  • - 30 - к выключателю аварийной сигнализации;
  • - 31 - к выключателю противотуманных фар;
  • - 32 - к выключателю заднего противотуманного фонаря;
  • - 33 - к выключателю кондиционера;
  • - 34 - к выключателю обогрева заднего стекла;
  • - 35 - к блоку контрольных ламп;
  • - 36 - к лампе подсветки табло управления отопителем;
  • - 37-38 - к радиоаппарату;
  • - 39 - к переключателю электродвигателя отопителя;
  • - 40 - к блоку управления АПС;
  • - 41 - к прикуривателю;
  • - 42 - к добавочному сопротивлению;
  • - 43 - к электродвигателю отопителя;
  • - 44-45 - к плафону освещения вещевого ящика;
  • - 46 - к выключателю освещения вещевого ящика.
