Проверку уровня масла в поддоне картера проводим на неработающем двигателе, установив автомобиль на ровной горизонтальной площадке.

Если перед проверкой двигатель работал, то останавливаем его

Ждем не менее трех минут (масло должно успеть стечь в поддон картера двигателя) и вынимаем указатель уровня масла.

Замена масла и фильтра двигателя Lada Xray

Протираем указатель чистой тканью и вставляем в направляющую трубку до упора.

Снова вынимаем указатель и по кромке масляной пленки на нем определяем уровень масла в поддоне картера двигателя. Кромка масляной пленки должна находиться на указателе, на участке с насечкой.

Эксплуатация автомобиля с уровнем масла на указателе ниже участка с насечкой может привести к поломке двигателя и, как следствие, к его дорогостоящему ремонту.

При низком уровне масла поворачиваем против часовой стрелки и снимаем крышку маслозаливной горловины.

Через горловину доливаем масло в двигатель небольшими порциями.

Доливать нужно масло той же марки, что и было залито в двигатель.

Ждем не менее трех минут, чтобы долитая порция масла успела стечь в поддон картера, и вновь проверяем уровень масла. Устанавливаем указатель уровня масла.

Доливая масло, не допускайте повышения его уровня на указателе выше участка с насечкой.

В противном случае масло через систему вентиляции картера будет попадать в камеры сгорания, а продукты сгорания масла могут вывести из строя каталитический нейтрализатор отработавших газов.

Замена масла и масляного фильтра двигателя

В соответствии с регламентом технического обслуживания масло заменяем через каждые 15 тыс. км пробега.

Работу выполняем на смотровой канаве или эстакаде.

Замена масла и фильтра двигателя Lada Xray

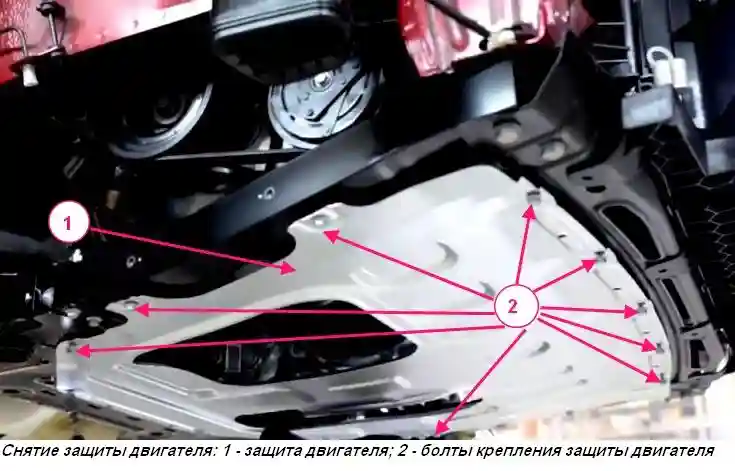

Откручиваем тринадцать болтов крепления защиты двигателя и снимаем ее, рисунок 2.

Замену проводим на неработающем прогретом двигателе, лучше сразу после поездки, пока масло не остыло.

Замена масла и фильтра двигателя Lada XrayЗамена масла и фильтра двигателя Lada Xray

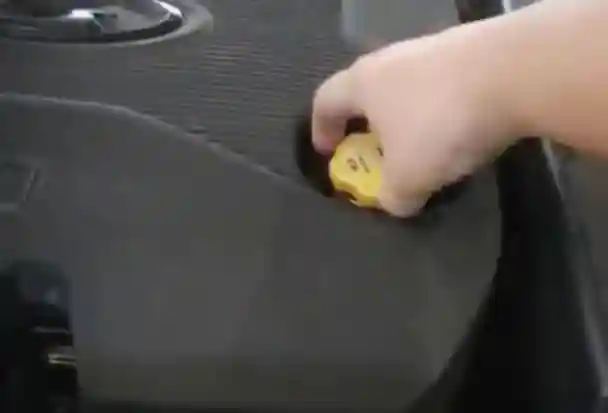

Снимаем крышку маслозаливной горловины, рисунок 3. Снизу автомобиля очищаем от грязи поддон картера вокруг пробки сливного отверстия.

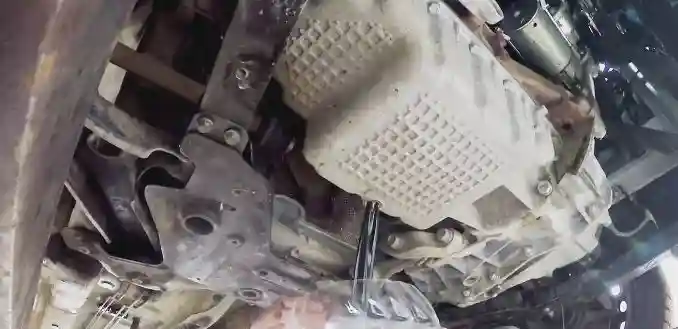

Четырехгранником «на 8» ослабляем затяжку пробки сливного отверстия.

Подставляем широкую емкость для слива отработавшего масла объемом не менее 5 л.

Замена масла и фильтра двигателя Lada Xray

Отвернув пробку вручную, сливаем масло.

Будьте осторожны - масло горячее.

Масло сливаем не менее десяти минут.

Заворачиваем и затягиваем пробку сливного отверстия. Удаляем потеки масла с поддона картера двигателя.

При замене масла необходимо заменить масляный фильтр.

Замена масла и фильтра двигателя Lada Xray

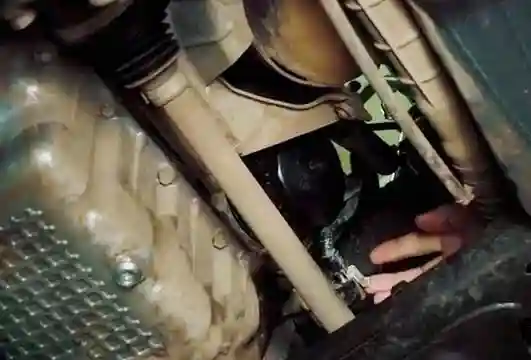

Отворачиваем масляный фильтр, вращая его против часовой стрелки.

Если это не удается сделать вручную, ослабляем затяжку фильтра съемником.

При отсутствии съемника пробиваем корпус фильтра мощной отверткой (ближе к донышку фильтра, чтобы не повредить штуцер двигателя) и отворачиваем фильтр, используя отвертку в качестве рычага.

Очищаем посадочное место фильтра на блоке цилиндров от грязи и потеков масла.

Наносим моторное масло на уплотнительное кольцо фильтра и заворачиваем фильтр от руки до соприкосновения уплотнительного кольца с блоком цилиндров. Доворачиваем

фильтр еще на 2/3 оборота для герметизации соединения.

Замена масла и фильтра двигателя Lada XrayЗамена масла и фильтра двигателя Lada Xray

Чтобы не сломать случайно датчик коленчатого вала, который находится рядом с масляным фильтром, можно датчик снять с помощью ключа на 10, предварительно отсоединив жгут проводов.

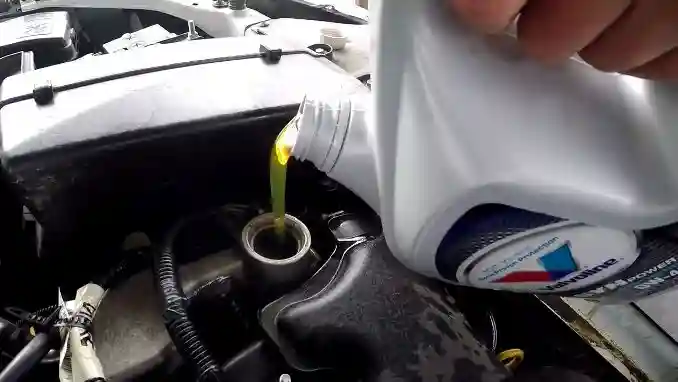

Через маслозаливную горловину заливаем в двигатель 4,0 л моторного масла.

Закрываем крышку маслозаливной горловины.

Пускаем двигатель на 1-2 минуты. Убеждаемся, что в комбинации приборов погас сигнализатор недостаточного (аварийного) давления масла в двигателе и потеки масла из-под пробки сливного отверстия и фильтра отсутствуют.

Останавливаем двигатель. Через несколько минут (чтобы масло успело стечь в поддон картера) проверяем уровень масла и доводим его до нормы. При необходимости подтягиваем масляный фильтр и пробку сливного отверстия.

Объем масла для двигателя 21129 – 4,1 литра, для двигателя 21179 – 4,1 литра, для двигателя H4M – 4,2 литра.

Если вы решили использовать масло иной марки, предварительно промойте систему смазки двигателя промывочным маслом либо маслом, которое будете заливать в двигатель.

Для этого после слива старого масла залейте новое до нижней отметки указателя (щупа).

Пустите двигатель и 10 мин дайте ему поработать на холостом ходу.

Слейте масло и только после этого замените масляный фильтр. Теперь можно залить новое масло.
