Замена троса привода сцепления

Во время проведения каждого технического обслуживания необходимо контролировать ход педали сцепления и при этом четкость переключения передач.

Установите трос привода выключения сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса вперед по направлению движения автомобиля до упора.

Замена троса привода сцепления

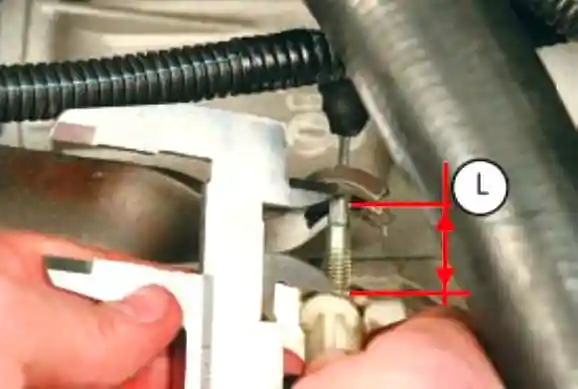

Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

 Введите наконечник троса в паз вилки выключения сцепления и отпустите его.

Под действием пружины поводок наконечника должен установиться на вилку без зазора.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L.

В случае необходимости повторите регулировку.

Замена троса привода выключения сцепления

Вам потребуются: ключи «на 8», «на 17», штангенциркуль или линейка.

 Замена троса привода сцепленияЗамена троса привода сцепления

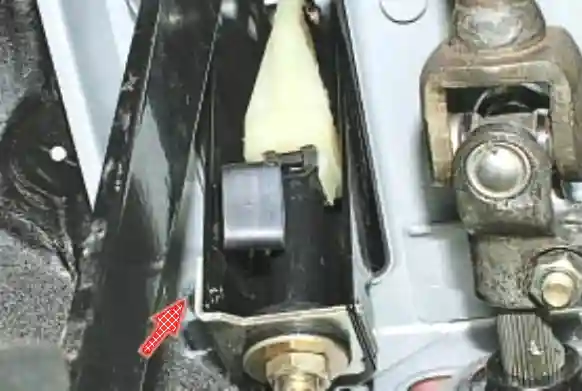

В салоне под панелью приборов ключом «на 8» отверните гайку крепления упора оболочки троса к кронштейну педалей и снимите упор с кронштейна.

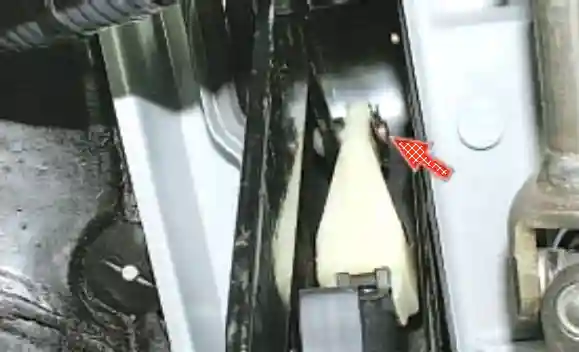

Поддев отверткой, снимите с пальца педали сцепления стопорную скобу и корпус механизма компенсации износа накладок ведомого диска.

Снимите с пальца педали пластмассовую втулку и осмотрите ее.

Сильно изношенную или поврежденную втулку замените, смазав ее перед установкой смазкой Литол-24 или ЛСЦ-15.

 Замена троса привода сцепленияЗамена троса привода сцепления

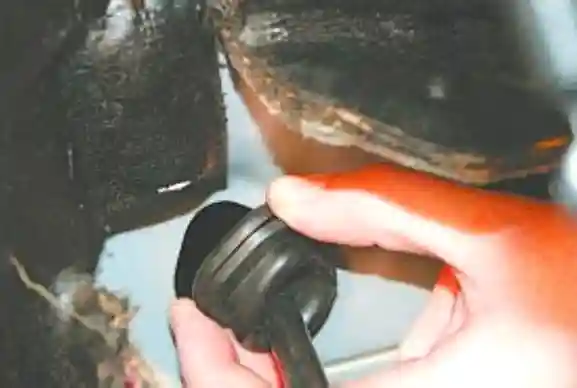

В моторном отсеке извлеките из отверстия в щите передка уплотнитель оболочки троса привода выключения сцепления

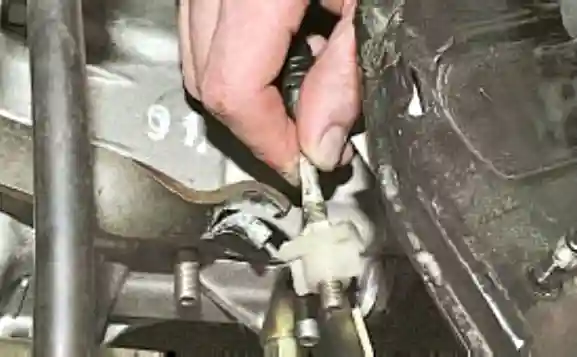

Потянув наконечник троса вперед по направлению движения автомобиля, выведите наконечник из паза вилки выключения сцепления

 Замена троса привода сцепленияЗамена троса привода сцепления

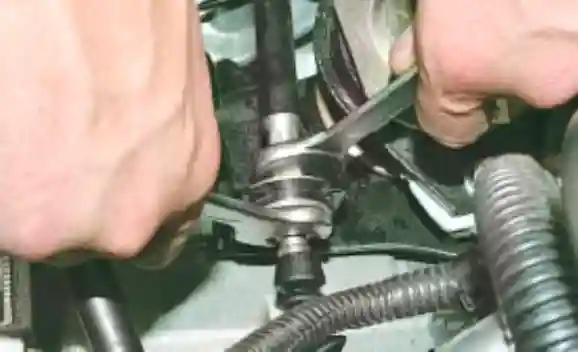

Ключом «на 17» отверните гайку крепления наконечника к кронштейну на коробке передач, удерживая вторым ключом наконечник от проворачивания

Выньте наконечник из кронштейна и снимите трос с автомобиля, вытягивая его из отверстия в щите передка

Для установки нового троса привода выключения сцепления сначала, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.

Перед установкой механизма компенсации на палец педали нанесите на втулку пальца смазку ЛСЦ-15 или Литол-24.

Закрепите упор оболочки троса на кронштейне педалей.

Установите в отверстие щита передка уплотнитель оболочки троса.

Установите наконечник оболочки троса в кронштейн коробки передач и затяните гайку его крепления.

Навинтите на нижний наконечник троса поводок, обеспечив выступание наконечника относительно торца поводка на 0–1 мм.

 Замена троса привода сцепления

Установите трос привода выключения сцепления в исходное положение, для чего переместите нижний наконечник троса до упора вперед по направлению движения автомобиля.

Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм.

Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

Введите наконечник троса в паз вилки выключения сцепления и отпустите — под действием пружины поводок наконечника должен установиться на вилку без зазора.

Перед установкой поводка наконечника на вилку нанесите на его поверхность, контактирующую с вилкой, смазку ЛСЦ-15 или Литол-24.

Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L. В случае необходимости повторите регулировку.

Замена кожуха и ведомого диска сцепления

Работу выполняем на смотровой канаве или эстакаде. Снимаем коробку передач.

Замена кожуха и ведомого диска сцепленияЗамена кожуха и ведомого диска сцепления

Вворачиваем в резьбовое отверстие блока цилиндров шпильку М12х1,25 (или болт крепления картера сцепления к блоку цилиндров).

Вставляем в отверстия коленчатого вала и ведомого диска оправку или первичный валик с коробки передач ВАЗ классики.

Оправку вставляем, чтобы корзина и ведомый диск не упал во время откручивания.

Замена кожуха и ведомого диска сцепления

Установив монтажную лопатку между зубьями маховика и оперев ее на ввернутую шпильку или болт, головкой на 8 отворачиваем шесть болтов крепления кожуха сцепления к маховику.

Болты отворачиваем равномерно, каждый не более чем один оборот за проход, чтобы не деформировать кожух сцепления.

При затруднении отворачивания болтов простукиваем их головки молотком с наконечником из мягкого металла.

Замена кожуха и ведомого диска сцепленияЗамена кожуха и ведомого диска сцепления

Снимаем корзину сцепления.

Снимаем ведомый диск сцепления

Устанавливаем корзину сцепления и ведомый диск в обратной последовательности

При установке ориентируем ведомый диск сцепления выступающей частью ступицы в сторону корзины.

Вставляем центрирующую оправку в шлицы ведомого диска и вводим хвостовик оправки в отверстие фланца коленчатого вала.

Равномерно затягиваем диагонально болты крепления корзины.

Окончательный момент затяжки 19-30 Нм. После установки КПП проводим регулировку троса привода сцепления.

Снятие механизма привода выключения сцепления

Снимаем коробку передач

Снятие механизма привода выключения сцепленияСнятие механизма привода выключения сцепления

Отводим концы пружинной скобы от лапок кожуха подшипника выключения сцепления.

Снимаем подшипник выключения сцепления в сборе с кожухом с направляющей втулки.

Снятие механизма привода выключения сцепленияСнятие механизма привода выключения сцепления

Снимаем пружинную скобу подшипника выключения сцепления.

Для снятия вилки выключения сцепления раздвижными пассатижами сжимаем лепестки пластмассовой втулки и шлицевой отверткой поддеваем втулку.

Снятие механизма привода выключения сцепленияСнятие механизма привода выключения сцепления

Вынимаем втулку из отверстия в картере сцепления.

При последующей сборке выступ на буртике втулки должен попасть в паз (показан стрелкой) картера.

Изнутри картера сцепления выдавливаем наружу грязезащитный резиновый чехол рычага вилки выключения сцепления

Снятие механизма привода выключения сцепленияСнятие механизма привода выключения сцепления

Снимаем чехол с рычага.

Приподнимаем вилку, так чтобы ее нижняя часть вышла из отверстия металлической втулки, запрессованной в бобышку картера сцепления, и снимаем вилку выключения сцепления, выводя рычаг вилки через окно в картере.

Снятие механизма привода выключения сцепленияСнятие механизма привода выключения сцепления

Головкой на 10 с удлинителем отворачиваем три болта крепления направляющей втулки к картеру сцепления

Снимаем втулку

Установку деталей механизма привода выключения сцепления проводим в обратной последовательности.

На внутренние поверхности втулок вилки выключения сцепления, а также на наружную поверхность направляющей втулки подшипника наносим пластичную смазку.

Порванный резиновый чехол рычага вилки выключения сцепления заменяем новым.
