Подготавливаем автомобиль для выполнения работ. Отсоединяем минусовую клемму АКБ.

Снимаем панель приборов, статья – Снятие и установка панели приборов

Сливаем охлаждающую жидкость – Замена охлаждающей жидкости двигателя Лада Ларгус

У автомобилей оборудованных кондиционером, следует выполнить выгрузку хладагента из системы кондиционирования в соответствии с инструкцией по эксплуатации на сервисное оборудование.

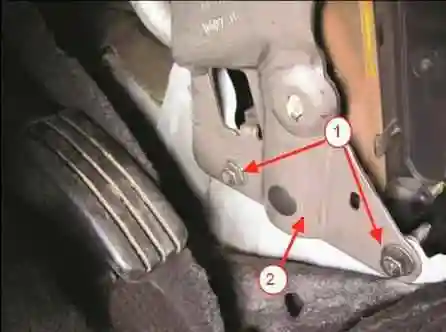

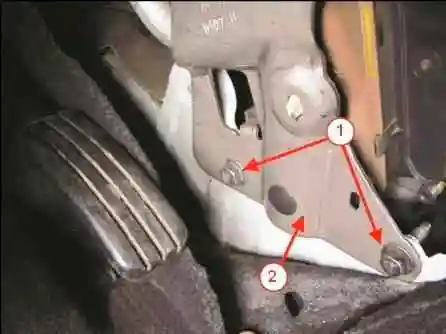

Нижнее крепление усилителя поперечины панели приборов: 1 - болт крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов

Головкой на 13 откручиваем два болта 1, рисунок 1, нижнего крепления усилителя 2 поперечины панели приборов к основанию кузова.

Верхнее крепление усилителя поперечины панели приборов: 1 - гайка крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов; 3 - колодка жгута проводов

Головкой на 13 откручиваем две гайки 1, рисунок 2, верхнего крепления усилителя 2 поперечины панели приборов.

Отсоединяем колодку 3 жгута проводов и снимаем усилитель 2

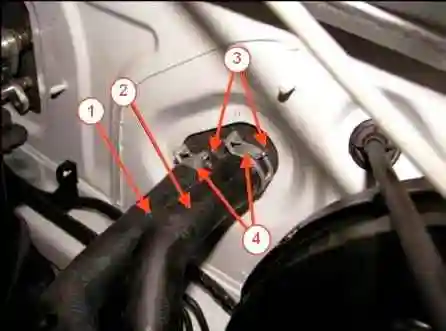

Крепление шлангов системы отопления: 1 - шланг отводящий отопителя; 2 - шланг подвода отопителя; 3 - патрубки радиатора отопителя; 4 - хомут

Съемником хомутов сжимаем и сдвигаем два хомута 4, рисунок 3.

Снимаем шланги подводящий 2 и отводящий 1 отопителя с патрубков 3 радиатора отопителя.

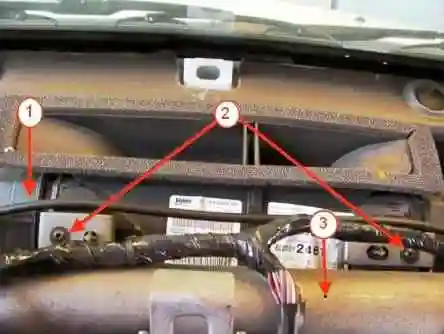

Крепления воздухораспределительного блока к поперечине панели приборов: 1 - воздухораспределительный блок; 2 - винт крепления блока к поперечине; 3 - поперечина панели приборов

Головкой Torx T20 отворачиваем два винта 2, рисунок 4, крепления воздухораспределительного блока 1 к поперечине 3.

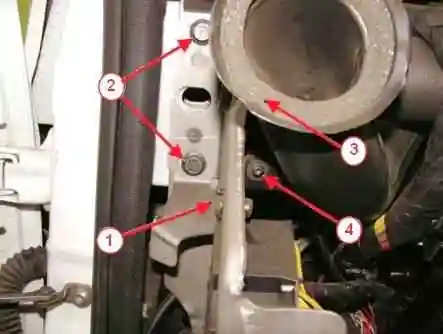

Крепление поперечины панели приборов и левого переднего воздуховода: 1 - поперечина панели приборов; 2 - винт крепления поперечины; 3 - передний воздуховод; 4 - винт крепления воздуховода

Головкой Torx T20 отворачиваем винт 4, рисунок 5, крепления левого переднего воздуховода и снимаем воздуховод, аналогично снимаем правый воздуховод.

Головкой на 13 отворачиваем по два винта 2 крепления поперечины 1 панели приборов справа и слева, отводим поперечину.

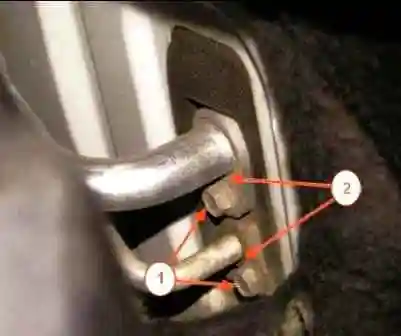

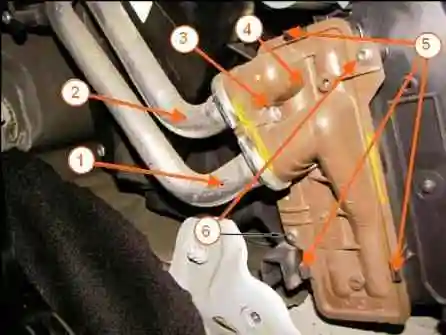

Крепления трубопроводов испарителя: 1 - болт крепления штуцеров трубопроводов; 2 - трубопроводы системы кондиционирования

Для автомобилей, оборудованных кондиционером: из моторного отсека головкой на 10 отворачиваем два болта 1, рисунок 6, крепления трубопроводов к испарителю, разъединяем соединения и устанавливаем на трубопроводы и блок испарителя технологические заглушки.

Отсоединить колодки жгута проводов от вентилятора, добавочного резистора.

Снять блок отопителя в сборе с блоком управления отоплением, кондиционированием и вентиляцией.

Установка

Установку произвести в порядке обратном снятию, при этом:

- для автомобилей, оборудованных системой кондиционирования воздуха: извлечь заглушки из трубопроводов и блока испарителя, установить на трубопроводы новые уплотнительные кольца.

На уплотнительные кольца нанести масло компрессорное;

- выполнить вакуумирование системы кондиционирования и загрузить систему хладагентом, согласно инструкции по эксплуатации на сервисное оборудование.

Проверить работоспособность системы отопления, кондиционирования и вентиляции.

Разборка отопителя

Снять блок управления отоплением, кондиционированием и вентиляцией, отсоединив тяги привода заслонок от блока отопителя.

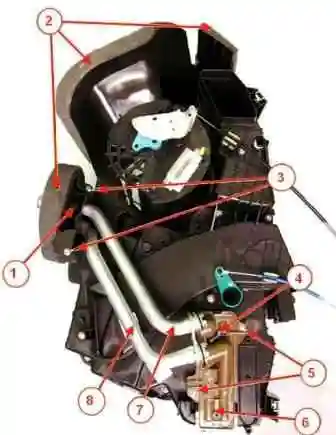

Блок отопителя: 1 - кронштейн патрубков; 2 - поролоновые уплотнители; 3 - винт крепления кронштейна патрубков; 4 - винт крепления патрубков; 5 - винт крепления радиатора; 6 - радиатор; 7 - патрубок подводящий; 8 - патрубок отводящий

Снимаем поролоновые уплотнители 2, рисунок 7.

Головкой Torx T20 откручиваем два винта 3 и снимаем кронштейн патрубков 1.

Головкой Torx T20 отворачиваем винт 4, и снимаем патрубки подводящий 7 и отводящий 8 радиатора 6 отопителя.

Головкой Torx T20 откручиваем два винта 5, отжимаем три фиксатора, извлекаем радиатор 6 из корпуса отопителя и сливаем остатки охлаждающей жидкости.

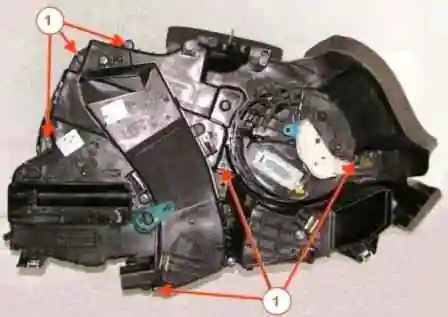

Блок отопителя: 1 - винты блока отопителя

Отворачиваем шесть винтов 1, рисунок 8, и разъединяем блок отопителя на две части.

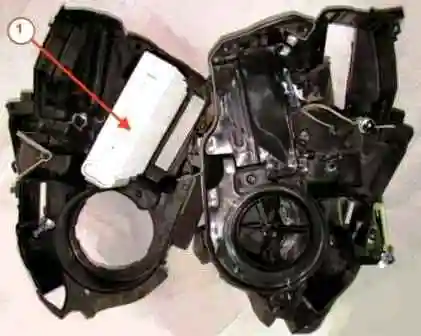

Испаритель системы кондиционирования: 1 - испаритель системы кондиционирования

Извлекаем испаритель 1, рисунок 9, из блока отопителя.

Сборка

Собрать блок отопителя в обратной последовательности, при этом:

  • - установить новые поролоновые уплотнители;
  • - установить на патрубки системы отопления новые уплотнительные кольца.

Снятие и установка элементов системы вентиляции и отопления

Снятие радиатора отопителя

Сливаем охлаждающую жидкость.

Снимаем козырек, комбинацию приборов и центральную накладку туннеля пола.

Нижнее крепление усилителя поперечины панели приборов: 1 - болт крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов

Головкой на 13 отворачиваем два болта 1, рисунок 10, крепления усилителя 2 поперечины панели приборов к основанию кузова.

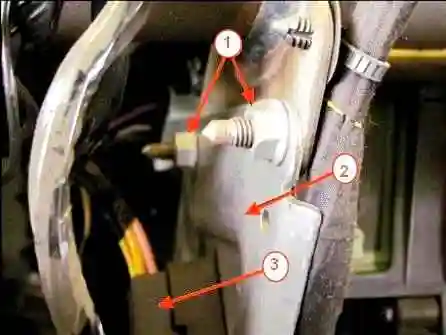

Верхнее крепление усилителя поперечины панели приборов: 1 - гайка крепления усилителя поперечины панели приборов; 2 - усилитель поперечины панели приборов; 3 - колодка жгута проводов

Головкой на 13 откручиваем две гайки 1, рисунок 11, верхнего крепления усилителя 2 поперечины через окно в панели приборов, отсоединяем колодку 3 жгута проводов и снимаем усилитель 2.

Радиатор системы отопления: 1 - патрубок отводящий радиатора системы отопления; 2 - патрубок подводящий радиатора системы отопления; 3 - винт крепления подводящего и отводящего патрубков; 4 - радиатор системы отопления; 5 - фиксатор; 6 - винт крепления радиатора системы отопления

Головкой Torx T20 откручиваем винт 3, рисунок 12, и отсоединяем патрубки подводящий 2 и отводящий 1 от радиатора 4 отопителя.

Головкой Torx T20 откручиваем два винта 6, отжимаем три фиксатора 5 и извлекаем радиатор 4 из корпуса отопителя.

Установка

Установку радиатора отопления производить в порядке обратном снятию, при этом:

- установить на патрубки системы отопления новые уплотнительные кольца.

Снятие дополнительного резистора вентилятора отопителя

Резистор дополнительный вентилятора отопителя расположен на корпусе отопителя со стороны блока педалей.

Снять панель приборов.

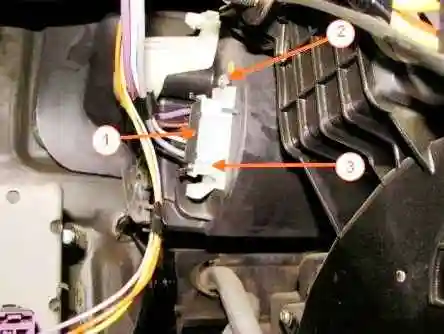

Дополнительный резистор вентилятора отопления: 1 - колодка жгута проводов; 2 - винт крепления дополнительного резистора вентилятора отопителя; 3 - дополнительный резистор вентилятора отопителя

Отсоединить колодку 1, рисунок 13, жгута проводов, головкой Torx T20 отвернуть винт 2 крепления резистора 3, извлечь резистор из блока отопителя.

Установка

Установку снятых деталей производить в порядке обратном снятию.

Снятие вентилятора отопителя

Снять панель приборов.

Установить ручку переключателя распределения воздуха в салоне в положение положение ручки переключателя.

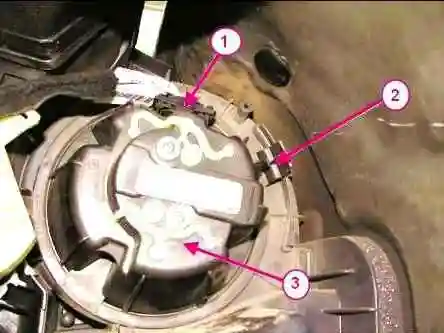

Вентилятор системы отопления: 1 - колодка жгута проводов; 2 - фиксатор вентилятора; 3 - вентилятор системы отопления

Отсоединить колодку проводов 1, рисунок 14.

Нажав на фиксатор 2, повернуть вентилятор 3 по часовой стрелке на четверть оборота и извлечь его из корпуса отопителя.

Установка

Установку вентилятора отопителя производить в порядке обратном снятию.

Снятие блока управления отоплением, кондиционированием и вентиляцией

Снять центральную накладку панели приборов.

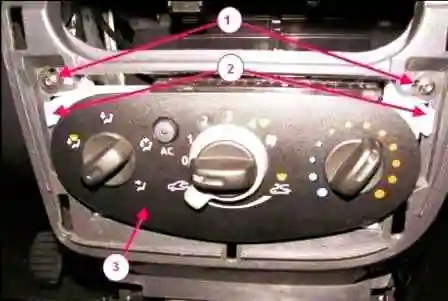

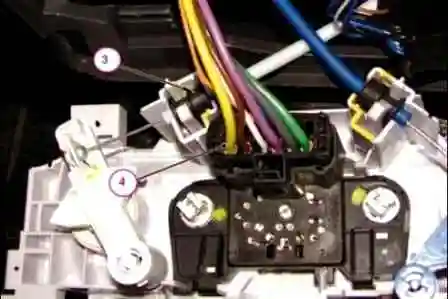

Крепление блока управления отоплением и кондиционером: 1 - винт крепления блока управления; 2 - фиксаторы; 3 - блок управления отопителем и кондиционером

Головкой Torx T20 откручиваем два винта 1, рисунок 15, крепления блока управления 3 к панели приборов, сжимаем фиксаторы 2 и извлекаем блок.

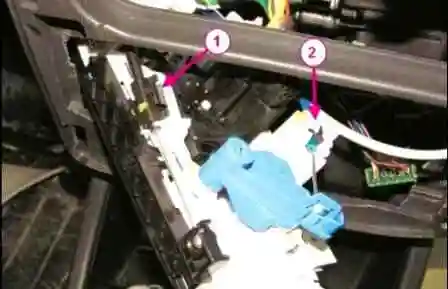

Тяги управления заслонками блока отопителя: 1 - тяга заслонки рециркуляции воздуха; 2 - тяга заслонки радиатора отопителя; 3 - тяга блока заслонок воздухораспределения; 4 - колодка жгута проводов панели приборов

Отсоединить колодку 4, рисунок 16, жгута проводов панели приборов.

Отсоединить тяги привода заслонок от блока управления

Тяги управления заслонками блока отопителя: 3 - тяга блока заслонок воздухораспределения; 4 - колодка жгута проводов панели приборов

Установку блока управления отоплением, кондиционированием и вентиляцией произвести в обратной последовательности.

Замена фильтра салона

Фильтр воздуха салона находится в блоке отопителя под панелью приборов со стороны вещевого ящика.

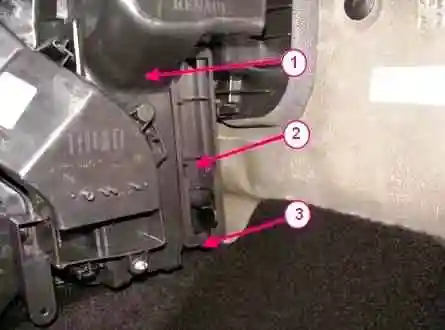

Фильтр салона: 1 - корпус отопителя; 2 - фильтр салона; 3 - фиксатор фильтра салона перчаточного ящика

Отжать фиксатор 3, рисунок 18, извлечь фильтр 2 салона 2, расположенный в корпусе отопителя 1 со стороны

Установить новый фильтрующий элемент салона

На большей части автомобилей данной марки фильтр салона не устанавливается
