Выключатели и переключатели электрических приборов заменяем вследствие их отказа или при демонтаже корпусных деталей автомобиля
Замена выключателей и ламп подсветки на панели приборов
Подготавливаем автомобиль для выполнения работы.
Отключаем минусовую клемму аккумулятора.
Чтобы заменить выключатель привода замка багажника, снимаем крышку монтажного блока с панели приборов (статья – Как заменить предохранители и реле Лада Гранта).

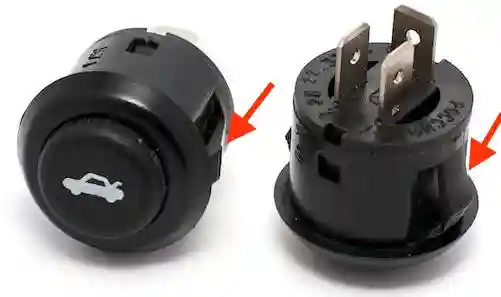

Выключатель привода замка багажника (стрелкой показан фиксатор)
Сжимаем пассатижами два фиксатора выключателя
Вынимаем выключатель из крышки монтажного блока
Устанавливаем выключатель в обратном порядке.

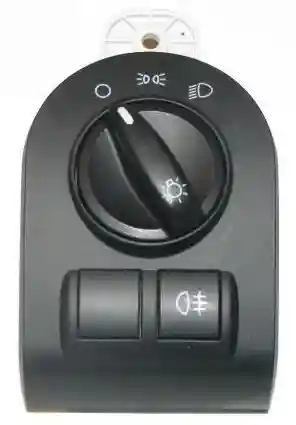

Переключатель наружного освещения
Для замены переключателя снимаем крышку монтажного блока
Крестовой отверткой откручиваем саморез крепления переключателя
Выводим переключатель из панели приборов, наклоняя верхнюю часть переключателя на себя
Сжимаем два фиксатора колодки проводов и отсоединяем колодку от переключателя
Устанавливаем переключатель в обратной последовательности
Выключатель аварийной сигнализации
Для замены выключателя, отводим центральную накладку от панели приборов (статья – Как снять панель приборов Лада Гранта).
Отсоединяем колодку проводов от выключателя
Сжимаем фиксаторы выключателя
Вынимаем выключатель из накладки панели приборов

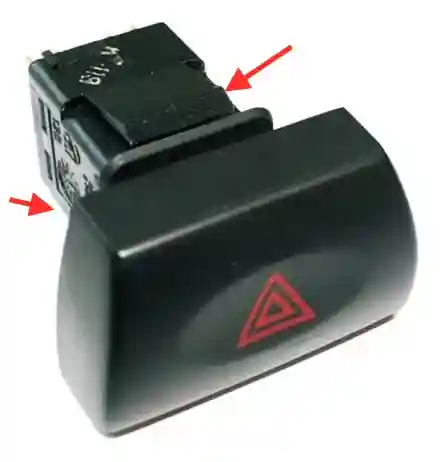

Выключатель аварийной сигнализации (стрелки указывают на фиксаторы)
Устанавливаем выключатель в обратном порядке.
Выключатель обогрева заднего стекла
Для замены выключателя отводим центральную накладку от панели приборов
Отсоединяем колодку жгута проводов от выключателя
Сжимаем фиксаторы выключателя
Вынимаем выключатель из накладки панели приборов

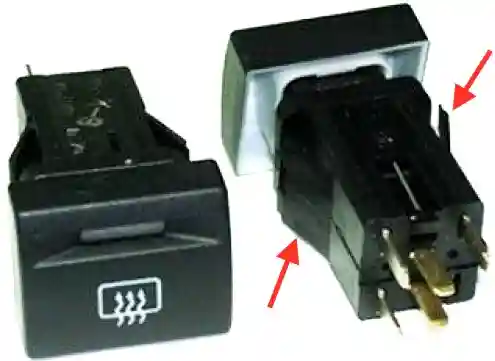

Выключатель обогрева заднего стекла (стрелки указывают на фиксаторы)
Устанавливаем выключатель обогрева заднего стекла в обратной последовательности.
Замена ламп подсветки блока управления отоплением и вентиляцией
Отводим центральную накладку панели приборов
Отсоединяем колодку проводов от выводов патрона лампы
Поворачиваем патрон лампы по часовой стрелке
Вынимаем патрон с лампой из накладки панели приборов
Вынимаем лампу из патрона
Новую лампу W1,2W устанавливаем в обратном порядке
Замена выключателя света заднего хода
Перед заменой выключателя нужно проверить исправность лампы заднего хода.
Снимаем средний грязезащитный щиток моторного отсека (статья – Как снять щитки и подкрылки Лада Гранта)
Отсоединяем колодку проводов от выключателя.
Чтобы проверить электрическую цепь, включаем зажигание и отрезком провода замыкаем контакты колодки проводов выключателя.
Если лампа света заднего хода не загорелась, следует проверить электрическую цепь.
В противном случае заменяем выключатель заднего хода.
Ключом на 22 откручиваем выключатель света заднего хода
Извлекаем выключатель из отверстия в картере коробки передач
Выключатель уплотняется металлическим кольцом
подсоединяем к выводам выключателя щупы тестера в режиме омметра
У исправного выключателя при свободном состоянии его штока тестер должен показать бесконечность, а при утопленном штоке – наличие цепи.
Устанавливаем выключатель в обратной последовательности. Если было пролито масло, то доливаем масло до нормы в коробке передач.
Замена выключателя сигналов торможения

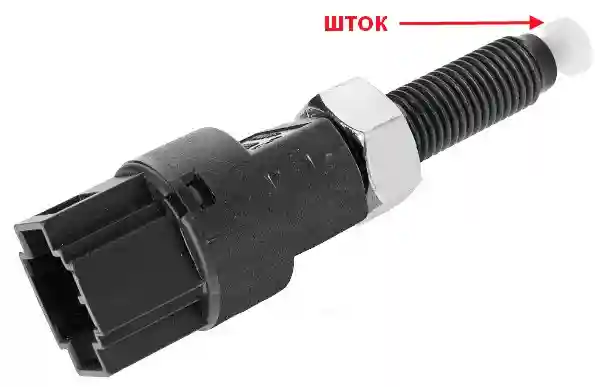

Выключатель сигналов торможения на автомобиле Лада Гранта комбинированный.
В корпусе выключателя установлен выключатель сигналов торможения и датчик положения педали тормоза.
Заменяем выключатель при неисправности выключателя или датчика.
Выключатель установлен на педальном узле под панелью приборов.
Отсоединяем минусовую клемму аккумуляторной батареи.
Нажимаем на фиксатор колодки проводов, отсоединяем колодку от выключателя сигналов торможения
Ключом на 19 ослабляем затяжку гайки
Снимаем выключатель, выводя его из прорези кронштейна педали тормоза
При утопленном штоке контакты выключателя замыкаются
Устанавливаем выключатель в обратном порядке, так чтобы при отпущенной педали тормоза шток выключателя был полностью утоплен, а при нажатой педали шток должен полностью выходить из корпуса выключателя.
В этом положении выключателя затягиваем гайки его крепления.
