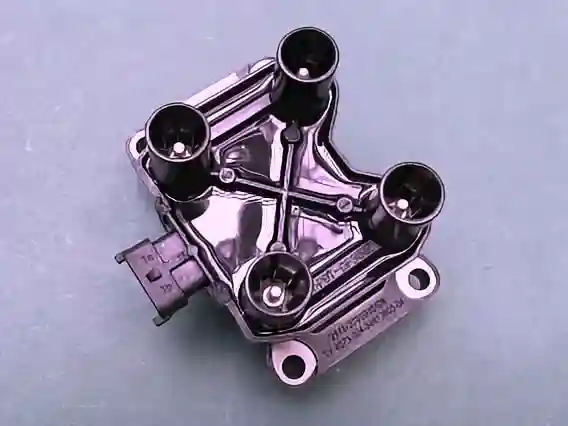

В системе зажигания двигателей применяется одна катушка зажигания

Она представляет собой две двухвыводные катушки зажигания, выполненные в едином корпусе.

Искрообразование происходит в двух цилиндрах одновременно (1—4 или 2—3) – в одном в конце такта сжатия – в другом в конце такта выпуска.

Катушка зажигания соединена со свечами зажигания четырьмя высоковольтными проводами с несъемными наконечниками.

Управление током в первичных обмотках катушки зажигания осуществляется контроллером в зависимости от режима работы двигателя.

Катушка неразборная, при неисправности катушку заменяют.

Замена катушки зажигания Лада Гранта

Для снятия катушки:

Замена катушки зажигания Лада ГрантаЗамена катушки зажигания Лада Гранта

Нажимаем на фиксатор колодки проводов и отсоединяем колодку

Отсоединяем от выводов катушки наконечники высоковольтных проводов

Замена катушки зажигания Лада ГрантаЗамена катушки зажигания Лада Гранта

Шестигранником на 5 отворачиваем четыре винта крепления катушки

Расположение винтов катушки зажигания к кронштейну

Замена катушки зажигания Лада ГрантаЗамена катушки зажигания Лада Гранта

Вынимаем катушку зажигания

На корпусе катушки нанесены номера высоковольтных проводов

Устанавливаем катушку зажигания в обратном порядке.
