АБС тормозной системы автомобиля предназначена для автоматического регулирования степени проскальзывания колес в направлении их вращения во время торможения за счет изменения потери управляемости и устойчивости автомобиля и повышении эффективности торможения

Снятие и установка узлов АБС Лада Гранта

Принцип действия системы прост: получая данные с датчиков частоты вращения всех колес и от датчика скорости движения автомобиля, блок управления контролирует вращение каждого колеса и, в случае блокировки колеса при торможении, снижает давление в соответствующем тормозном контуре.

Система АБС обеспечивает полную управляемость машины при экстренном торможении, но не приводит к уменьшению тормозного пути.

Поэтому нужно соблюдать правильную дистанцию.

На автомобилях с установленной системой АБС применяется четырехканальная система.

Соединение каналов выполнено по диагональной схеме.

Исполнительный элемент антиблокировочной системы — гидромодулятор. Это сложный узел, в который встроен гидронасос и электромагнитные клапаны.

Он установлен в моторном отсеке.

Снятие и установка узлов АБС Лада Гранта

Работой гидромодулятора управляет электронный блок, установленный на гидромодуляторе.

Блок управления также контролирует исправность всех элементов системы АБС.

В передние и задние тормозные механизмы установлены датчики скорости вращения колес.

Импульсные сигналы с датчиков поступают в блок управления.

При блокировке одного из колес гидромодулятор по команде блока управления ограничивает давление в соответствующем канале.

При обнаружении неисправности блок управления информирует водителя с помощью контрольной лампы на щитке приборов.

Определить неполадку можно по кодам неисправности.

Неисправность АБС может быть вызвана отказом датчиков вращения колес или неисправностью самого гидравлического блока клапанов.

При отказе АБС работоспособность тормозной системы сохраняется, но эффективность торможения снижается.

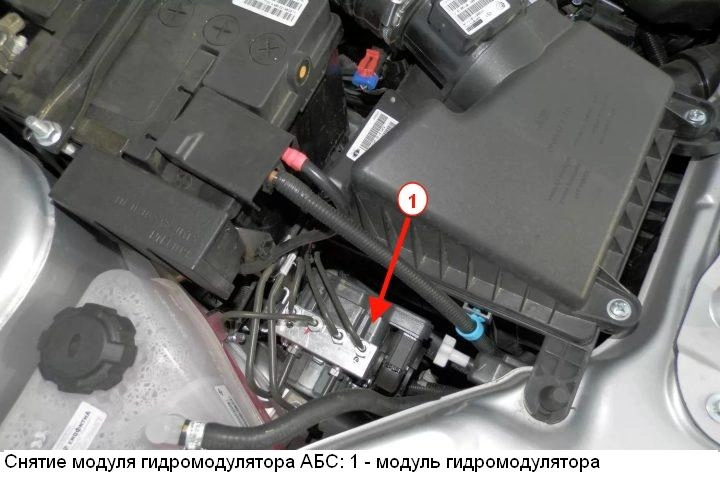

Снятие гидроагрегата АБС

Устанавливаем автомобиль на подъемник или смотровую канаву.

Снимаем аккумулятор.

Отсоединяем штекерную колодку проводов от гидроагрегата.

Отсоединяем тормозные трубки, идущие к тормозным механизмам от гидроагрегата антиблокировочной системы.

Устанавливаем заглушки на трубки и отверстия в гидроагрегате.

Отсоединяем трубки первичного и вторичного контура главного цилиндра от гидроагрегата АБС.

Головкой на 13 откручиваем два болта крепления кронштейна гидроагрегата к переднему лонжерону.

Снимаем гидроагрегат с кронштейном в сборе.

Ключом на 10 откручиваем гидроагрегат от кронштейна.

Установка гидроагрегата

Устанавливаем гидроагрегат на кронштейн и закрепляем гайками. Момент затяжки гаек 7 – 10 Нм.

Устанавливаем гидроагрегат с кронштейном в сборе на кузов автомобиля и закручиваем два болта с шайбами крепления гидроагрегата к левому лонжерону.

Извлекаем заглушки и присоединяем трубки к гидроагрегату АБС. Момент затяжки штуцеров трубок 15 – 18 Нм.

Присоединяем штекерную колодку. Устанавливаем аккумулятор. Прокачиваем систему тормозов.

Снятие и установка датчика и ротора АБС переднего колеса

Устанавливаем автомобиль на подъемник или смотровую канаву.

Отсоединяем колодку жгута датчика скорости переднего колеса от переднего жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снимаем жгут датчика из кронштейнов на стойке передней подвески и кузове автомобиля.

Как снять гидроблок и датчики АБС автомобиля Лада Гранта

Головкой TORX E8 откручиваем болт крепления датчика скорости к кронштейну на поворотном кулаке (рис. 3) и снимаем датчик.

Установка датчика скорости переднего колеса

Перед установкой наносим смазку АЗМОЛ ЛСЦ-15 на сопрягаемые отверстия. Устанавливаем датчик в обратном порядке. Момент затяжки болта крепления датчика 6 – 9 Нм (0.6 – 0,9 кгсм).

Если необходимо заменить ротор АБС переднего колеса, то заменяем привод в сборе: (привод правого переднего колеса дет. 11180-2215010-10, привод левого переднего колеса дет. 21700-2215011-00) или шарнир наружный в сборе (дет. 11186-2215012-00).

Снятие датчика скорости и ротора заднего колеса

Устанавливаем автомобиль на подъемник или смотровую яму.

Отсоединяем штекерную колодку жгута датчика скорости заднего колеса от жгута проводов.

С помощью плоской отвертки извлекаем держатель колодки жгута датчика скорости из отверстия в кузове автомобиля.

Снять жгут датчика скорости заднего колеса из скоб крепления, расположенных на рычагах задней подвески и кузова автомобиля.

Снятие датчика скорости и ротора заднего колеса Лада Гранта

Головкой TORX E8 отворачиваем болт крепления датчика скорости к кронштейну.

Снимаем датчик скорости заднего колеса.

Перед установкой датчика скорости, смазываем консистентной смазкой сопрягаемые детали.

Момент затяжки болта крепления датчика 6 – 9 Нм.

Снятие ротора заднего колеса

Установить автомобиль на подъемник и снять заднее колесо.

Головкой на 7 откручиваем направляющие штифты крепления барабана.

Снятие датчика скорости и ротора заднего колеса Лада ГрантаСнятие датчика скорости и ротора заднего колеса Лада Гранта

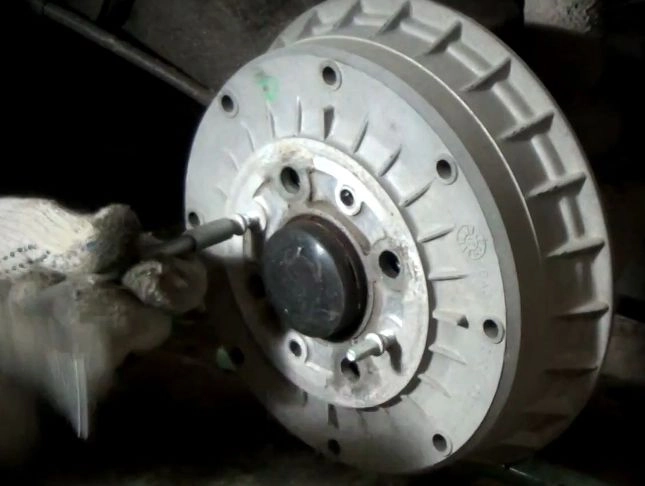

Вставляем штифты в отверстия тормозного барабана с резьбой и вкручиваем последовательно штифты.

Тем самым, спрессовывая тормозной барабан.

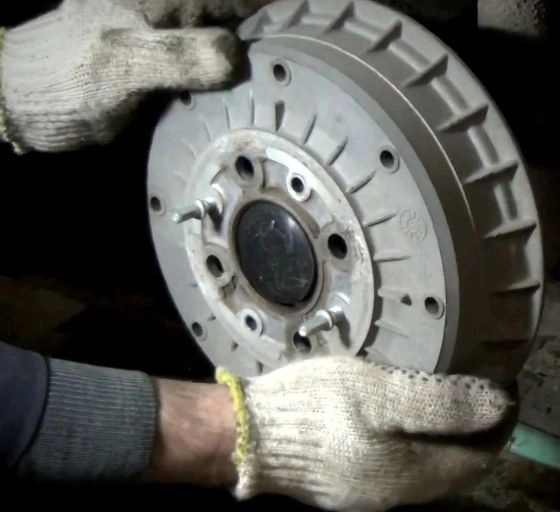

Снимаем тормозной барабан

Снятие датчика скорости и ротора заднего колеса Лада ГрантаСнятие датчика скорости и ротора заднего колеса Лада Гранта

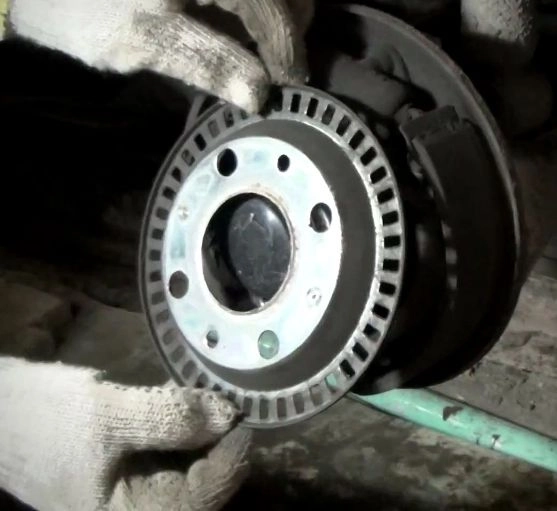

Извлекаем ротор заднего колеса

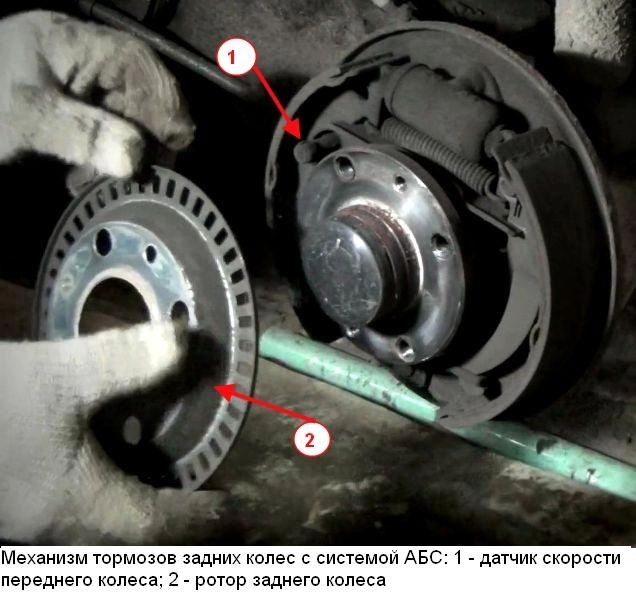

В задней колодке автомобиля с системой АБС отверстие, в которое входит наконечник датчика скорости

Установка

Наносим смазку на посадочный поясок ступицы смазку, устанавливаем тормозной барабан и заворачиваем направляющие штифты.

Момент затяжки штифтов 7 – 15 Нм. Устанавливаем колесо.
