Снимаем подушку безопасности при снятии рулевого колеса, при срабатывании подушки безопасности, при неисправности подушки безопасности
Наличие СНПБ на автомобиле подтверждается надписью «AIRBAG» на крышке модуля надувной подушки безопасности водителя, установленного на рулевом колесе, надписью «SRS/AIRBAG» на крышке модуля подушки безопасности переднего пассажира, расположенного в панели приборов, и надписью «AIRBAG» на этикетке ленты переднего ремня безопасности.
Состояние СНПБ контролируется сигнализатором, расположенным в комбинации приборов, который после включения зажигания, при отсутствии неисправности, должен включиться на 3 – 4 секунды и выключиться.
Если имеется неисправность СНПБ:
- сигнализатор повторно включается после 3 – 4 секундного горения при включении зажигания или во время движения автомобиля и горит до устранения неисправности;
- при включении зажигания сигнализатор не включается.
Мигание сигнализатора после включения зажигания указывает, что блок управления СНПБ в заблокированном состоянии.
Заводом рекомендовано заменять модули подушки безопасности по истечении десяти лет с даты производства. Дата указывается на этикетке модуля подушки безопасности.
В модуле надувной подушки безопасности водителя применяется пиротехнический газогенератор, который состоит из корпуса, наполненного твердым пиротехническим веществом, и запала-воспламенителя. В нем газ производится при сгорании пиротехнического вещества.
Снятие подушки безопасности водителя
Подготавливаем автомобиль для выполнения работы.
Отключаем зажигание и отсоединяем минусовой провод от аккумулятора.
После отключения аккумулятора нужно выждать 10 минут до полного разряда конденсатора активатора подушки.
Подушка безопасности водителя крепится на рулевом колесе двумя пластмассовыми крючками 2 и 4, рисунок 2, и двумя зацепами позиционирования 8.
Крючки подушки входят в отверстия в кронштейне для фиксации 2 и фиксируются пружинными фиксаторами. Фиксаторы подушки входят в углубления 3, рисунок 3, на рулевом колесе.
Устанавливаем рулевое колесо в положение «прямо» и, вынув ключ из замка зажигания, фиксируем это положение.
Тонкой плоской отверткой прокалываем отверстие, намеченное на рулевом колесе. Также прокалываем отверстие с другой стороны рулевого колеса.
Через отверстия двумя отвертками отжимаем пружинные фиксаторы (на рисунке при снятой подушке), потянув подушку на себя, выводим крючки подушки из зацепления с фиксаторами на руле.
Тянем подушку на себя, преодолевая сопротивление фиксаторов, выводим из углублений рулевого колеса.
Отводим подушку безопасности от руля

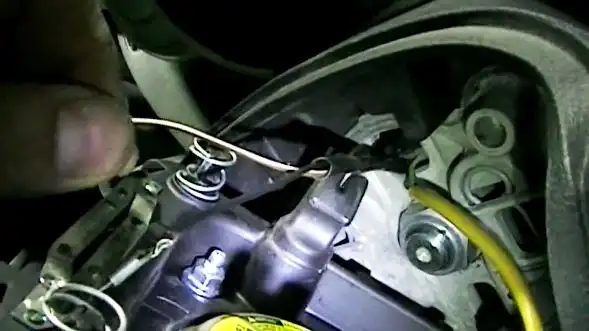

Отсоединяем наконечники проводов звукового сигнала

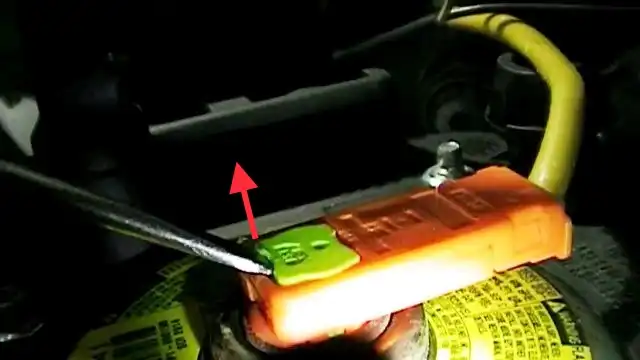

Поддеваем отверткой, выдвигаем фиксатор из колодки проводов

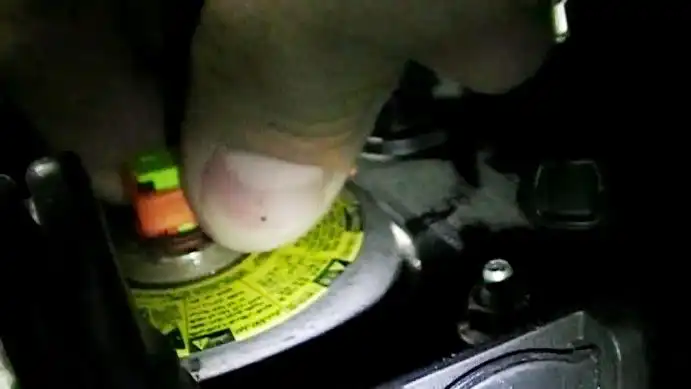

Отсоединяем колодку проводов от разъема подушки
Снимаем подушку безопасности
Снятую подушку безопасности следует хранить в месте, защищенном от влаги и чрезмерного нагрева, положив ее накладкой вверх.
Установка подушки безопасности производится в обратном порядке.
Подсоединяем колодку проводов к разъему подушки, вставляем фиксатор в колодку.
Подсоединяем наконечники проводов к выводам выключателя сигнала.
Устанавливаем подушку на рулевое колесо так, чтобы фиксаторы подушки вошли в углубление руля, а крючки подушки – в соответствующие отверстия в руле.
Нажимаем на подушку до защелкивания крючков подушки фиксаторами рулевого колеса.
В условиях завода или автосервиса применяются пластмассовые клинья для снятия подушек безопасности (рисунок 11).
И применяются приспособления для снятия подушек (рисунок 12).
Подушка безопасности пассажира
Модуль надувной подушки безопасности пассажира (МНПБП), рисунок 13, состоит из газогенератора 1, корпуса 3, со сложенной в нем надувной подушкой, облицовочной крышки 7.
Газогенератор состоит из корпуса, наполненного сжатым инертным газом и пиротехническим веществом, и запала воспламенителя.
Запал-воспламенитель – устройство с электрическим сопротивлением и пиротехническим веществом.
После получения электрического сигнала от блока управления электрическое сопротивления разогревается и воспламеняет пиротехническое вещество запала-воспламенителя с последующим воспламенением основной массы пиротехнического вещества газогенератора.
Снятие подушки безопасности пассажира
Снимаем панель приборов, как описано в статье – Как снять панель приборов Лада Гранта.
Отсоединяем колодку 1, рисунок 14, жгута проводов панели приборов от МНПБП.
Головкой на 13 откручиваем два болта 4
Отжимаем фиксаторы 5, отсоединить и снять модуль подушки безопасности пассажира
Не сработавший модуль положить на плоскую поверхность облицовочной крышкой вверх.
Установка модуля подушки безопасности
Перед установкой модуля нужно убедиться в отсутствии повреждений.
Установить модуль подушки безопасности в обратной последовательности
Момент затяжки двух болтов крепления модуля подушки безопасности 13 – 15 Нм (1,3 – 1,5 кгсм).
