Подготавливаем автомобиль для выполнения работы. Отключаем минусовую клемму аккумулятора

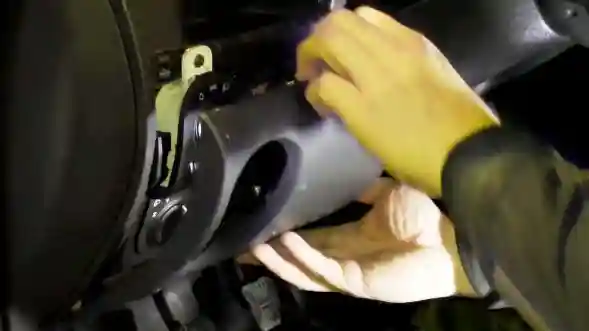

Снимаем крышку монтажного блока с панели приборов (рис. 1)

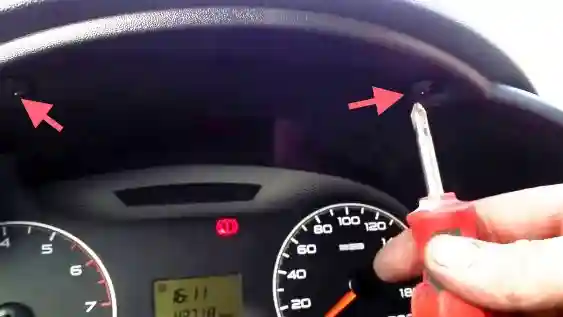

Крестовой отверткой откручиваем два верхних самореза крепления накладки комбинации приборов

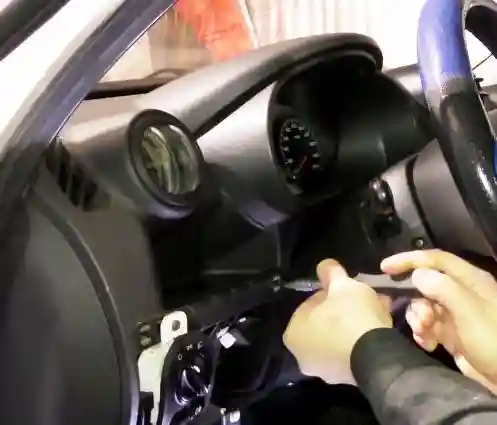

Крестовой отверткой откручиваем нижний саморез крепления накладки с левой стороны от рулевой колонки

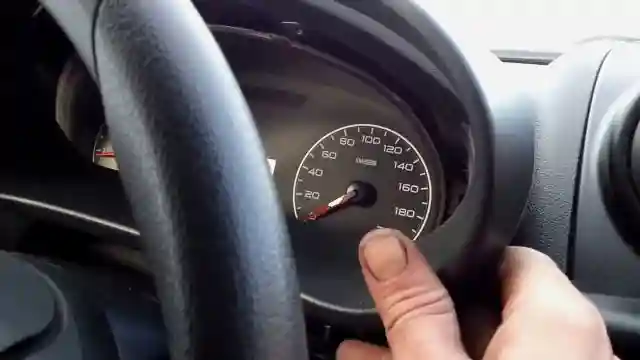

Снимаем накладку комбинации приборов, выводя отступ с правой стороны накладки из зацепления с фиксатором панели приборов

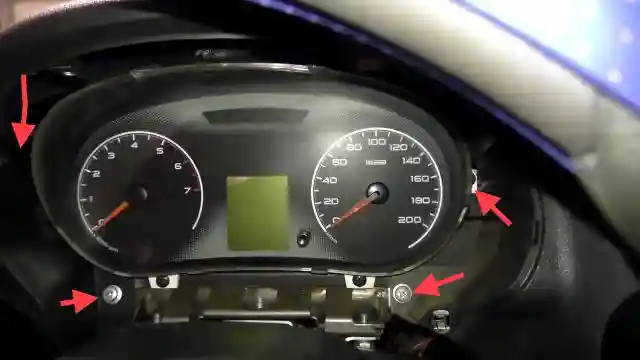

Откручиваем четыре самонарезающих винта крепления комбинации приборов

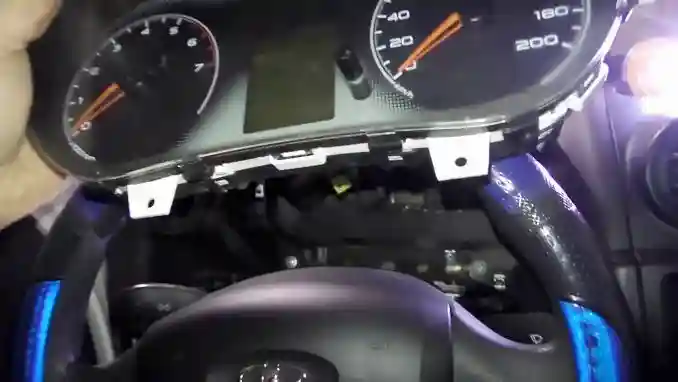

Извлекаем комбинацию приборов из панели приборов на длину жгута проводов

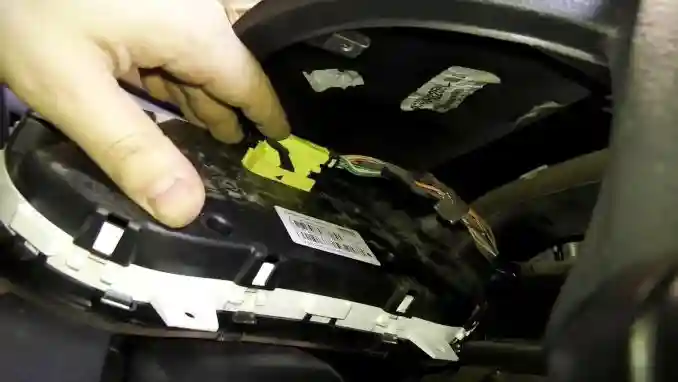

С обратной стороны комбинации приборов поворачиваем фиксатор колодки проводов
Отсоединяем колодку от разъема
Снимаем комбинацию приборов

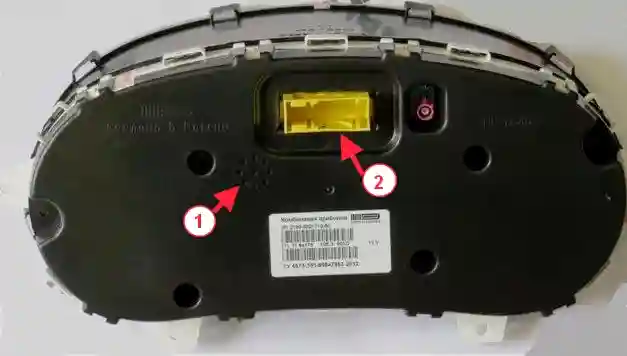

На рисунке 10 обратная сторона панели приборов: 1 – зуммер, 2 – электрический разъем.
В комбинации приборов для подсветки применяются светодиоды.
При отказе светодиодов или других неисправностях заменяют комбинацию приборов.
Устанавливаем комбинацию приборов в обратном порядке.
