Для работы понадобится инструмент: набор отверток, пассатижи, головка на 8, 10, TORX T40
Снятие обивки двери
Подготавливаем автомобиль для выполнения работы.
Открываем дверь, опускаем опускное стекло двери.
Крепление обивки левой передней двери показано на рисунке 1
Крепления обивки правой передней двери показано на рисунке 2
Откручиваем кнопку блокировки замка двери
Поддеваем плоской тонкой отверткой заглушку
Извлекаем заглушку из отверстия обивки
Крестовой отверткой откручиваем винт крепления обивки к двери
Откручиваем саморез в нише подлокотника
Крестовой отверткой откручиваем два самореза нижнего крепления обивки
Откручиваем саморез под внутренней ручкой двери
Вставляем отвертку между обивкой и внутренней панелью двери и отжимаем нижний передний угол обивки от двери, преодолевая сопротивление фиксаторов.
Так последовательно отжимаем обивку от двери.
Выводим в передней части вверху стержень управления зеркалом из обивки (рис. 11).
Приподнимая обивку вверх, освобождаем ее от рычага кнопки блокировки замка двери (рис. 62)
Отводим обивку на длину проводов выключателей стеклоподъемников.
Нажимаем на фиксаторы и отсоединяем колодки проводов от выключателей стеклоподъемников.
Снимаем обивку передней двери
На картинке расположение пистонов крепления с внутренней стороны обивки
Чтобы снять выключатели стеклоподъемников, отверткой нажимаем на два фиксатора
Вынимаем блок выключателей из отверстия обивки двери
Устанавливаем обивку в обратной последовательности
Снятие наружного зеркала заднего вида
Зеркало снимаем для замены или его ремонта
Снимаем обивку передней двери, как описано выше
Крепление зеркала показано на рисунке 1
С помощью пассатижей вынимаем стопорную скобу корпуса шарнира рукоятки управления наружным зеркалом
Крестовой отверткой откручиваем три винта крепления зеркала к двери.
Снимаем зеркало, выводя тросы и шаровый шарнир через отверстие в панели двери

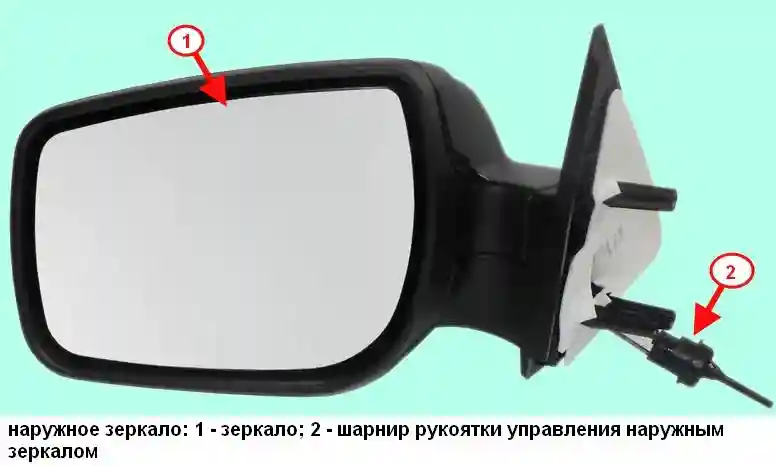

На рисунке показано зеркало заднего вида автомобиля Лада Гранта.
Снятие внутренней ручки передней двери
Ручку снимаем при снятии стекла, стеклоподъемника и замка двери, а также при полной разборке двери.
Снимаем обивку двери, как описано выше.
Крестовой отверткой откручиваем винт крепления основания ручки к внутренней панели двери.
Извлекаем загнутый конец тяги из отверстия рычага внутренней ручки
Устанавливаем ручку в обратной последовательности.
При установке передняя лапка основания ручки должна зайти за край отверстия во внутренней панели двери.
Снятие стекла передней двери
Устанавливаем стекло в верхнее положение.
Снимаем обивку двери, как описано выше в первом пункте статьи.
Снимаем внутреннюю ручку двери, описано во втором пункте статьи.
Головкой на 10 ослабляем затяжку двух болтов 1 держателей стекла (рис. 1)
Снимаем уплотнитель с внутренней панели двери
Опускаем стекло, подсоединив колодку жгута проводов к выключателю стеклоподъемника.

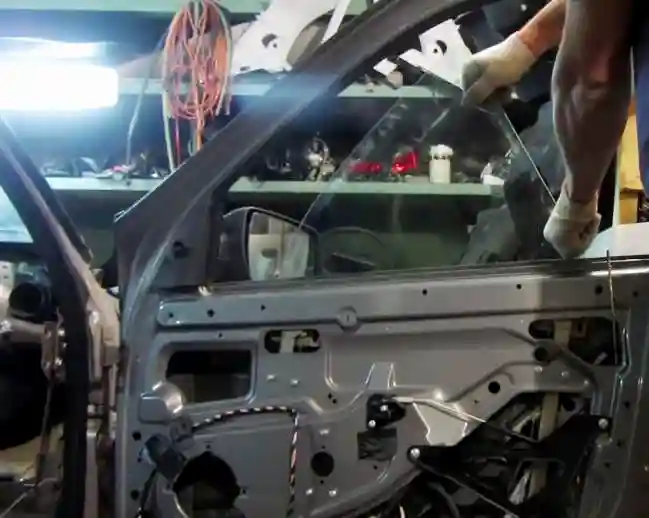

Повернув стекло, вынимаем его из двери.
Устанавливаем стекло в обратной последовательности.
Снятие электростеклоподъемника передней двери
Поднимаем стекло в верхнее положение, если стекло не снято.
Отсоединяем минусовую клемму аккумулятора
Снимаем обивку двери, как описано выше в пункте 1.
Закрепляем стекло скотчем к рамке двери
Ослабляем затяжку болтов 1 держателей стекла

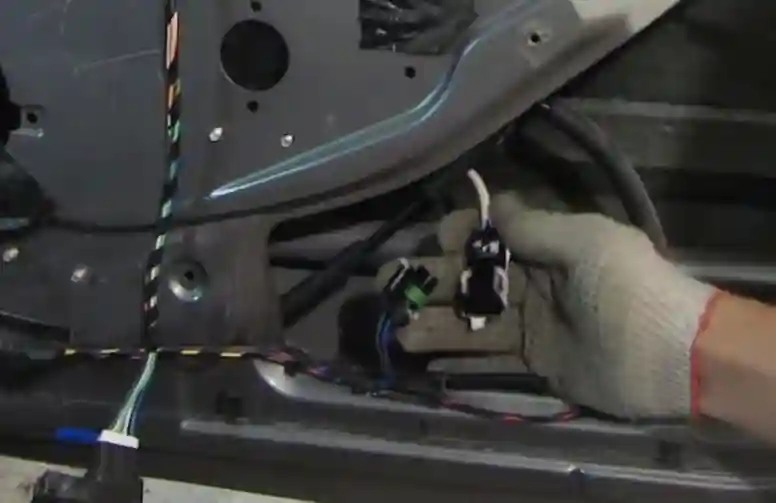

Разъединяем колодки проводов электромотора стеклоподъемника
Головкой на 8 откручиваем три болта крепления кронштейна крепления обивки двери
Снимаем кронштейн
Головкой на 10 откручиваем по две гайки 1 верхнего и нижнего крепления двух направляющих ползунов стеклоподъемника к внутренней панели двери и три гайки 2 крепления мотор-редуктора.
Вынимаем механизм стеклоподъемника из двери через нижнее отверстие внутренней панели
Устанавливаем механизм стеклоподъемника в обратной последовательности.

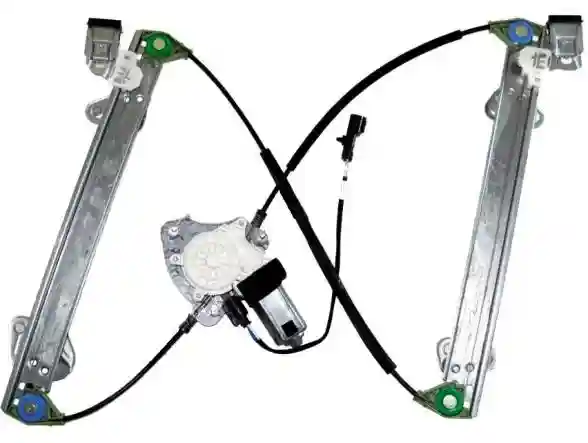

Так выглядит снятый электростеклоподъемник автомобиля Лада Гранта
Снятие наружной ручки передней двери
Устанавливаем стекло в верхнее положение
Снимаем обивку двери, механизм электростеклоподъемника, как описано выше.
Крепление ручки двери на рисунке 1
Крепление замка и ручки двери на рисунке 2
Головкой на 8 откручиваем болт крепления наружной ручки к торцу двери
Поднимаем внутреннюю защитную шторку. Головкой на 8 откручиваем гайку крепления наружной ручки

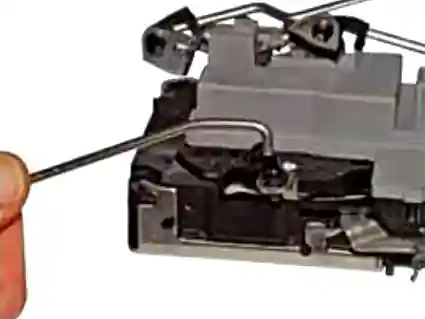

Отверткой отжимаем от фиксатора тягу рычага (показано на снятом замке двери)
Отжимаем пластмассовый фиксатор и поворачиваем его вокруг оси
Вынимаем тягу механизма замка из отверстия рычага замка
Расположение тяг наружной ручки
Сдвигаем ручку вперед, снимаем ручку с двумя тягами, вынимая их через отверстие в наружной панели двери.
Устанавливаем ручку в обратной последовательности.
Снятие замка передней двери
Снимаем обивку двери, механизм электростеклоподъемника.
Отсоединяем две тяги наружной ручки передней двери, как описано выше.
Приподнимаем тягу внутренней ручки, вынимаем ее из пластмассового держателя на внутренней панели двери
Вынимаем пластмассовый держатель тяги блокировки замка из отверстия во внутренней панели двери
Крестовой отверткой откручиваем три винта крепления замка к торцу двери
Выводим замок в сборе с электроприводом через технологическое отверстие
Выдвигаем фиксатор колодки красного цвета
Отсоединяем колодку проводов от электропривода блокировки замка
Снимаем замок передней двери
Для того, чтобы снять тяги, отжимаем пластмассовые фиксаторы тяг и, повернув фиксаторы вокруг оси снимаем тяги.
