В систему стеклоочистки входит мотор-редуктор со щетками и омыватель
Снятие мотор-редуктора и трапеции очистителя ветрового стекла
Подготавливаем автомобиль для выполнения работы.
Отключаем минусовую клемму аккумулятора
Отверткой Torx T20 откручиваем семь саморезов 6, рисунок 1, и снимаем накладки облицовочной рамы ветрового окна правую 1 и левую 4.
Маркером помечаем положение щеток очистителя на ветровом стекле.
Отверткой поддеваем декоративный колпачок
Снимаем декоративный колпачок с рычага щетки
Головкой на 13 откручиваем гайку крепления рычага щетки
Снимаем с вала шайбу и рычаг вместе со щеткой.
Также снимаем левый рычаг со щеткой
Отжимаем фиксатор колодки проводов и отсоединяем колодку жгута проводов панели приборов
Накидным ключом на 10 откручиваем гайку крепления очистителя
Головкой на 10 откручиваем два болта крепления очистителя
Извлекаем мотор-редуктор с трапецией стеклоочистителя из водоотводящего короба
Вынимаем, держатель проводов из отверстия короба и вынимаем стеклоочиститель из моторного отсека
Маркером метим положение кривошипа относительно вала мотор-редуктора
Головкой на 13 откручиваем гайку крепления кривошипа
Снимаем кривошип с вала мотор-редуктора
Головкой на 10 откручиваем три болта крепления мотор-редуктора
Снимаем мотор-редуктор с кронштейна
Устанавливаем мотор-редуктор в обратном порядке.
Для установки вала мотор-редуктора в правильное положение подсоединяем колодку проводов мотор-редуктора.
Надеваем минусовую клемму аккумулятора и включаем мотор-редуктор подрулевым переключателем.
После этого выключаем мотор-редуктор и дожидаемся остановки вала мотор-редуктора.
В таком положении устанавливаем кривошип по ранее нанесенной метке.

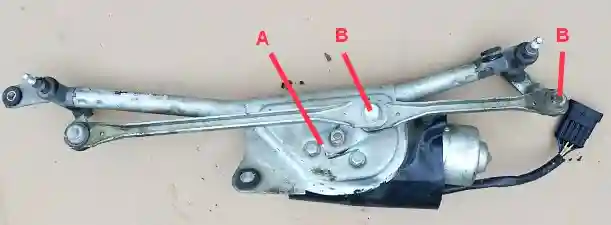

Если устанавливаем новый мотор-редуктор, устанавливаем кривошип так, чтобы точка A средней линии кривошипа находилась на одной линии с центрами B шарнира трапеции.
Дальнейшую установку производим в обратной последовательности
Снятие насоса и бачка омывателя ветрового стекла
Насос и бачок снимаем при отказе насоса или повреждении бачка омывателя.
Отсоединяем колодки проводов от выводов насоса
Отверткой поддеваем насос
Извлекаем насос из отверстия бачка
Снимаем шланг подачи жидкости к форсункам омывателя

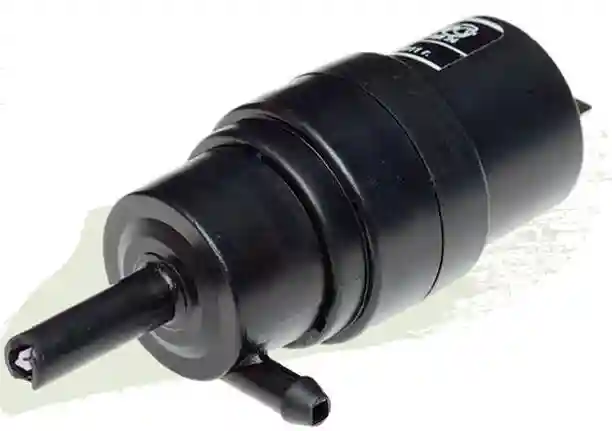

Насос омывателя ветрового стекла
Насос уплотняется в бачке резиновой втулкой
Устанавливаем насос в обратной последовательности. Розовый провод должен подходить к «+», а черный к «-».
Чтобы заменить бачок, вынимаем из него насос омывателя.
Головкой на 10 откручиваем гайку крепления бачка
Снимаем бачок омывателя
При установке бачка, выступ на бачке должен войти в отверстие брызговика моторного отсека
