Демонтаждау алдында дизельді қозғалтқышты кір мен майдан тазарту, керосинмен немесе майсыздандыру ерітіндісімен жуу керек.

Жуу үшін 90-100 °C температурада 20-30 г/л концентрациясы бар MS6 немесе MS-8 TU 6-15-978-76 жуу ерітінділерін қолданған жөн.

Содан кейін дизельді сығылған ауамен үрлеңіз.

Құрылғылар мен агрегаттарды дизельдік қозғалтқыштан шығаруды стационарлық айналмалы стендте жүргізу ұсынылады. OPR-989.

Дизельді қозғалтқышты тірекке орнатпас бұрын беріліс қорабын дизельдік қозғалтқыштан алып тастау керек.

Дизельді қозғалтқыштың стендтің көлденең осі айналасында айналуы стендте орналасқан червякты беріліс көмегімен жүзеге асырылады.

Бөлшектеу немесе құрастыру кезінде дизельді қозғалтқыш червякты тежеу ​​кезінде кез келген күйде бекітілуі керек.

Дизельді қозғалтқышты бөлшектеу процесінде одан әрі жұмыс істеуге жарамды барлық бөлшектер зақымданудан қорғалуы керек.

Дизельдік қозғалтқыштан алынған бөлшектер мен нормальдарды жуу, тексеру және ақауларды жою операцияларына тасымалданатын арнайы дайындалған ыдысқа салу керек.

Дизельдік бөлшектердің көпшілігі бір-бірін алмастырады, бірақ кейбіреулері жұптасатын бөлікпен арнайы сәйкестендіруді қажет етеді

Дизельді бөлшектеу келесі реттілікпен жүзеге асырылады.

Тұғырға орнатылған дизельді қозғалтқыштан тармақты құбыры бар термостатты, сұйық сорғы корпусын және желдеткіш жинағын паллет төмен түсіріп алу қажет.

Содан кейін, сору коллекторын бекітетін гайкаларды бұрап алып, оны алыңыз.

D-245 дизельді бөлшектеу

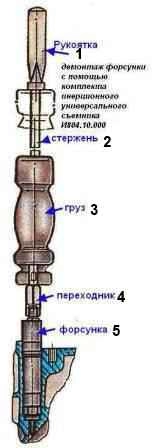

Инерциялық әмбебап тартқыштың жиынтығын пайдаланып, инжекторларды дизельдік қозғалтқыштан бөлшектеңіз (1-сурет).

Қақпақты және қақпақты клапан механизмінен, маймен қамтамасыз ету құбырын рокердің тіректерінің осіне алыңыз.

Рокер осімен және тіректердің өздерімен бірге ось тіректерін алып тастаңыз және цилиндрлер блогынан өзектерді алыңыз.

Цилиндр басының болттарын босатыңыз, цилиндр басы мен тығыздағышты алыңыз.

D-245 дизельді бөлшектеу

D-245 дизельді бөлшектеу

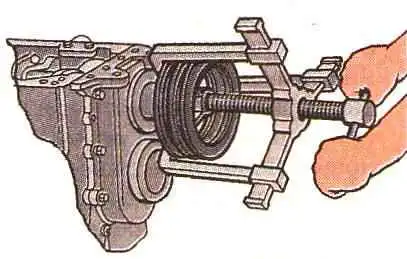

Сұйықтық сорғы мен желдеткіштің жетегіне арналған шкивті бекітетін иінді біліктің шетінен болтты бұрап алыңыз, дизельдік қозғалтқыштың алдыңғы тірегін, содан кейін арнайы тартқышты пайдаланып шкивті алыңыз (2-сурет).

Уақытша беріліс қақпағын, аралық берілістерді алып тастаңыз және тартқыш фланецті бекітетін екі болтты бұрап алыңыз, содан кейін таратқыш білікті бұраңыз, оны цилиндр блогынан алыңыз.

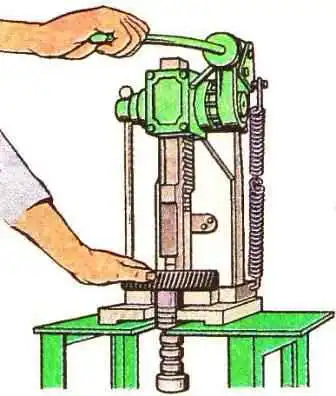

Тісті доңғалақты бекітетін болтты бұрап босатқаннан кейін пресс пен оправканы пайдаланып таратқыш білігінің берілісін алыңыз (Cурет 3).

D-245 дизельді бөлшектеу

Маховикті, резеңке манжетпен тығыздағыштың корпусын, май итергішін және дизельді қозғалтқыштың артқы парағын алыңыз.

Дизельді 90 бұраңыз және май жинағыш пен шатунның қақпақтарын футерлермен алыңыз; цилиндрлерден поршеньдері бар шатундарды алып тастаңыз және шатунның қақпақтарын өз орындарына қойыңыз.

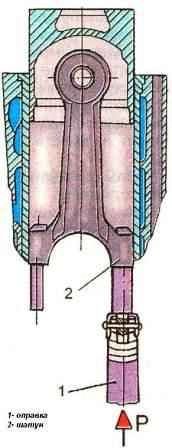

Дизельді қозғалтқышты бөлшектеу кезінде шатундармен жинақталған поршеньдерді тек жоғары қарай алып тастау керек (Cурет 4).

Поршеньдерді алмас бұрын, цилиндр төсемінің жоғарғы жағындағы көміртекті шөгінділерді алып тастаңыз.

D-245 дизельді бөлшектеу

Манжет-поршеньді топтың бөлшектерін және иінді механизмді ауыстыру кезінде бөлшектердің өлшем топтарына ерекше назар аудару керек.

Негізгі мойынтіректердің қақпақтарын бекітетін гайкаларды бұрап, оларды төсемдермен бірге алып тастаңыз.

Иінді білікті алып тастап, шүмектерді шығарыңыз.

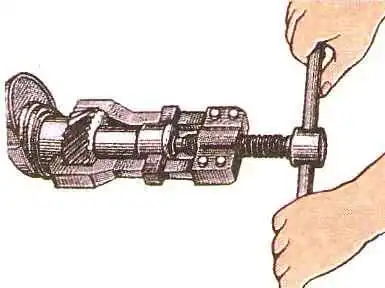

Тісті доңғалақтарды иінді біліктен 1P-21305 әмбебап тартқышты пайдаланып бөлшектеуге болады (5-сурет).

D-245 дизельді бөлшектеу

D-245 дизельді бөлшектеу

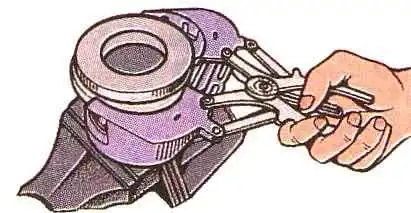

I804.03.000 құралының көмегімен поршеньдерден қысу және май қырғыш сақиналарды алыңыз (Cурет 6).

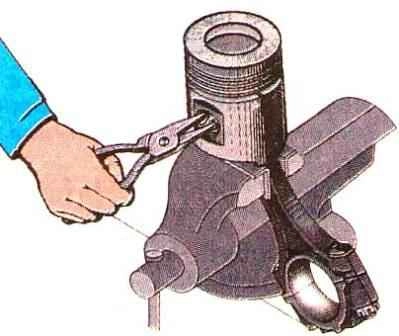

Дөңгелек тұмсық тістеуіктерді пайдаланып, поршеньдік қалпақшалардан бекіту сақиналарын алыңыз (Cурет 7); поршеньдік түйреуіштерді басыңыз.

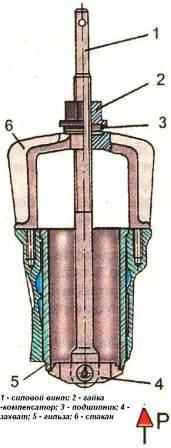

И804.01.000 құралының көмегімен цилиндрлердің гильзаларын дизель блогынан шығару

I804.01.000 құралының көмегімен цилиндр төсемдерін блоктан шығарыңыз (Cурет 8).

Бөлшектеуден кейін дизельді қозғалтқыштың барлық бөліктерін сығылған ауамен жуып, үрлеу керек.

Жуу үшін 90-100 ° температурада 20-30 г / л концентрациясы бар MS-6 немесе MS-8 TU 6-15-978-76 жуу ерітінділерін пайдалану қажет.
