Цилиндр басын бөлшектеу
Май қысымының сенсорын алыңыз
Салқындату сұйықтығының температурасы сенсорын алыңыз.
Орнату болттарын бұрап алу арқылы таратқыш білік орнының сенсорын алыңыз.
Итергіштерді алып тастаңыз.
Клапандарды алыңыз.

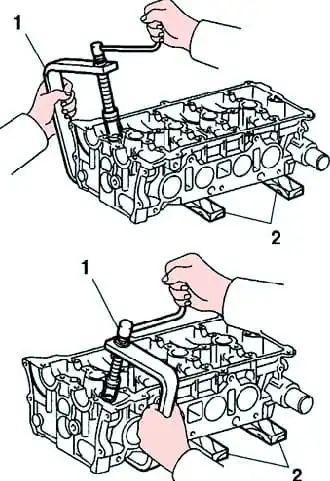

Арнайы құралды 09202-70020 (09202-00010) арқылы клапанның серіппесін қысып, екі шілтерді алыңыз.
Серіппелі тақтаны, серіппе мен клапанды алыңыз (1-сурет).

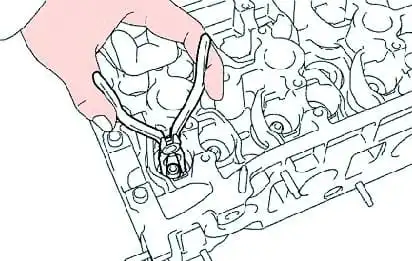

Қысқышты пайдаланып, клапан бағанының тығыздағыштарын алыңыз.
Клапан серіппесін алып тастаңыз.
Цилиндр басының болттарын алыңыз
Цилиндр басы жинағы

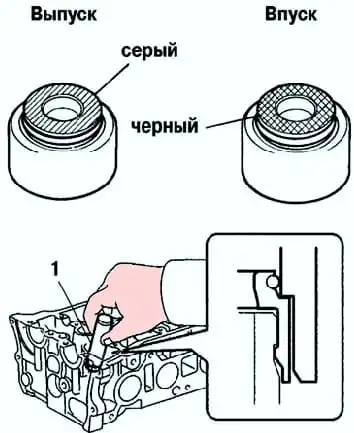

09201-41020 арнайы құралын пайдаланып, клапан бағанының жаңа тығыздағыштарын орнатыңыз.
Қабылдау клапанының діңінің тығыздағыштары қара түске боялған және сору клапандарының тығыздағыштары сұр түсті (3-сурет).
Бөлшектерді келесі ретпен орнатыңыз:
- 1 – клапан;
- 2 – серіппелі орын;
- 3 - көктем;
- 4 - серіппелі табақ.

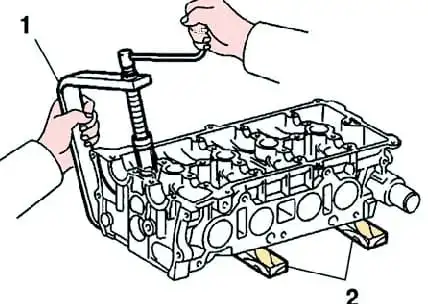

09202-70020 арнайы құралын пайдаланып, клапан серіппесін қысыңыз және клапанның өзегінің айналасына екі шілтерді орнатыңыз (4-сурет).

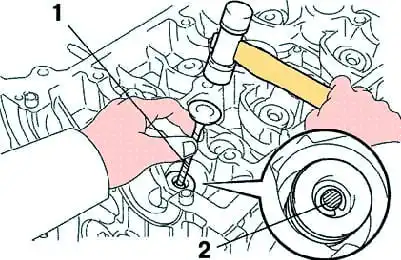

Пластикалық басы бар балғамен және оқшаулағыш таспаға оралған пайдаланылмаған клапанның өзегін пайдаланып, клапанның крекерлермен мықтап бекітілгеніне көз жеткізу үшін клапан сабағының ұшын соғыңыз (5-сурет).
Клапан көтергіштерін орнатыңыз және көтергіштердің еркін айналатынына көз жеткізіңіз.
Тарату моменті 9 Нм болатын таратқыш білік орнының сенсорын орнатыңыз.
20 Нм қатайту моменті бар салқындатқыш температурасының сенсорын орнатыңыз.
13 Нм қатайту моменті бар 2-3 жіпке тығыздағыш жағу арқылы май қысымының қосқышын орнатыңыз.
