Тежегіш педаль биіктігін реттеу

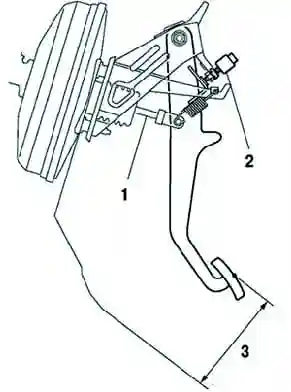

Тежегіш педаль биіктігін тексеріңіз және реттеңіз (Cурет 1)
Егер педаль еденнен қалыптыдан жоғары болса, педаль босатылған кезде дөңгелектер толығымен босатылмауы мүмкін (әдетте педальдың бос ойнауы болмайды).
Егер педаль тым төмен болса, педаль қозғалысының азаюына байланысты тежеу өнімділігі төмендеуі мүмкін.
Қозғалтқыш тоқтаған кезде вакуумдық тежегіш күшейткіште вакуум қалмауы үшін тежеу педальын 3-4 рет басыңыз.

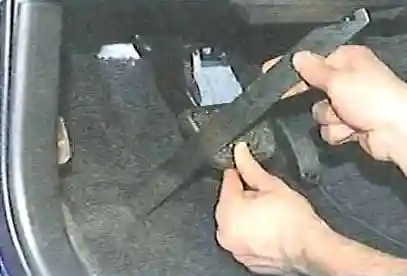

Біз педальды босатып, бос күйде педаль төсемінен еденге дейінгі қашықтықты өлшейміз.
Автоматты беріліс қорабы бар автомобильде бұл қашықтық 130-139 мм, механикалық беріліс қорабы бар автомобильде - 132-142 мм болуы керек.
Сызғыш еденнің жазықтығына перпендикуляр орнатылуы керек
Егер педаль төсемінен еденге дейінгі қашықтық көрсетілгендей болмаса, онда:
Тежегіш шамының қосқышының қосқышын ажыратыңыз.
Бекіткіш гайканы босатыңыз және тежегіш шамының қосқышын алыңыз.

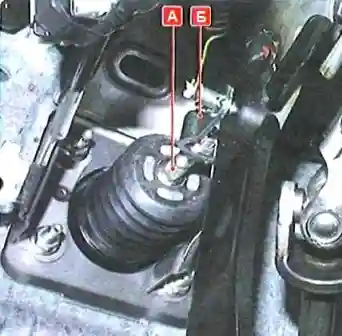

«В» діңгек гайкасын босатыңыз
Вакуумдық күшейткіштің «A» діңін бұру арқылы педаль биіктігін реттеңіз
Саңылау гайкасын қатайтыңыз. Тарту моменті: 26 Нм.
Тежегіш шамының қосқышын орнатыңыз және оны педаль қозғалысы тоқтататын жерге жеңіл тигенше бұраңыз.
Тежегіш шамының қосқышын бір айналым босатыңыз.
Тежегіш шамының қосқышы мен педаль қозғалысын шектегішінің арасындағы «А» қашықтықты тексеріңіз (Cурет 4). Қашықтық: 5–10 мм.
Тежегіш шамының қосқышының гайкасын қатайтыңыз.
Тежегіш шамының қосқышының қосқышын қосыңыз.
Тежегіш педаль басылған кезде тежегіш шамдары жанып, тежегіш педалі босатылған кезде сөнетініне көз жеткізіңіз.
Педал биіктігін реттегеннен кейін оның бос ойнауын тексеріңіз.
Тежегіш шамының қосқышы мен тежегіш педаль шектегішінің арасындағы «A» қашықтығы дұрыс реттелсе, педальдың бос ойнауы техникалық сипаттамаларға сәйкес болады.

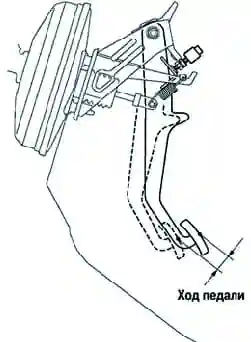

Тежеу педальының бос ойнауын тексеру
Қозғалтқышты тоқтатып, вакуумдық күшейткіштегі вакуумды жою үшін педальды бірнеше рет басыңыз.
Қарсылық сезілгенше педальды басыңыз (Cурет 5).
Педалдың еркін ойнауы: 1-6 мм
Егер педальдың бос ойнауы көрсетілгендей болмаса, тежегіш шамының қосқышы мен тежегіш педаль қозғалысын шектегішінің арасындағы «A» қашықтықты тексеріңіз.
Егер ол техникалық сипаттамаларға сәйкес келсе, тежеу жүйесінде ақаулардың бар-жоғын тексеріңіз.
Тежегіш педаль ауқымын тексеру
Тұрақ тежегішінің тұтқасын босатыңыз.

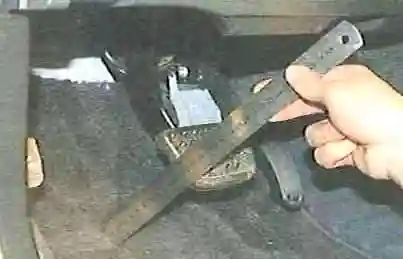

Қозғалтқыш жұмыс істеп тұрған кезде педальды басып, педальдың жүру резервін өлшеңіз (Cурет 6).
490 Н басу күшінде еден төсемінен тежегіш педальының жүру шегі: 70 мм-ден астам
Тежегіш педаль қозғалысы көрсетілгендей болмаса, тежеу жүйесінің ақауын табыңыз.

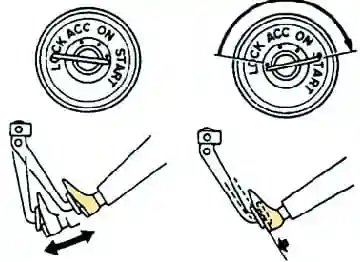

Вакуумдық тежегіш күшейткіштің өнімділігін және герметикалығын тексеру
Қозғалтқыш өшірілген кезде тежегіш педальды бірнеше рет басыңыз және педаль қозғалысы өзгермейтініне көз жеткізіңіз (Cурет 7).
Тежегіш педальды басып, қозғалтқышты іске қосыңыз.
Тежегіш педалы біркелкі төмендесе, вакуумдық күшейткіш жұмыс істейді.
Қозғалтқышты іске қосыңыз және бір-екі минут жұмыс істегеннен кейін тоқтатыңыз.
Тежегіш педальды бірнеше рет баяу басыңыз (сур. 8).
Егер педаль екінші және үшінші басқанға қарағанда бірінші басқанда төмен түссе, вакуумдық күшейткіш тығыздалған.
Қозғалтқыш жұмыс істеп тұрған кезде тежегіш педальды басыңыз және педальды басып тұрып оны тоқтатыңыз.
Егер еден мен басылған педаль арасындағы қашықтық отыз секунд ішінде өзгермесе, вакуумдық күшейткіш тығыздалған.
Вакуумдық тежегіш күшейткіш клапанын тексеру
Қысқышты алып тастап, вакуумдық шлангты ажыратыңыз.
Вакуумдық клапанды алыңыз.
Клапанды үрлеп, клапаннан бос ауа шығатын жердің бар-жоғын тексеріңіз (Cурет 9).
Егер бос розетка болмаса, клапанды ауыстырыңыз
