Көлікті тапсырмаға дайындау

Тежегіш сұйықтықты төгіңіз.

1MZ-FE қозғалтқышы бар модельдер үшін жұмысты бастамас бұрын ауа тазартқыш жинағын алып тастау керек.

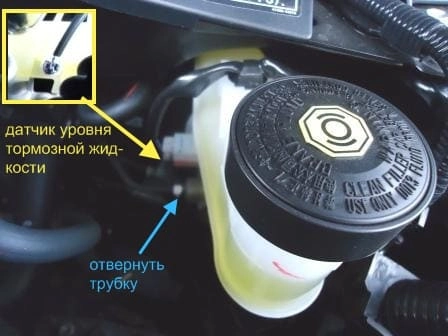

Тежегіш сұйықтық деңгейінің индикаторы сенсорының қосқышын ажыратыңыз.

Toyota Camry негізгі цилиндрін жөндеу және ауыстыру

Toyota Camry негізгі цилиндрін жөндеу және ауыстыру

09023-00100 арнайы құралын пайдаланып, 6 біріктіргіш гайканы бұрап, тежегіш құбырларын тежегіш негізгі цилиндрінен ажыратыңыз (1-сурет).

Екі бекіту гайкасын бұрап алыңыз, фитингті, тежегіш негізгі цилиндр мен тығыздағышты алыңыз (Cурет 2).

Toyota Camry негізгі цилиндрін жөндеу және ауыстыру

Қақпақты шешіп, сүзгіні негізгі цилиндр резервуарынан алыңыз.

Бекіту бұрандасын бұрап, резервуарды алыңыз.

Екі тығыздағыш сақинаны алыңыз.

Цилиндрді таяқшаға салыңыз.

Бөлшектеу

Бұрауышты қолданып, поршеньдерді толығымен итеріп, бекіткіш болтты бұрап, тығыздағыш сақинаны алыңыз.

Поршеньдер мен цилиндр тесіктеріне зақым келтірмеу үшін бұрауышты гипспен немесе таспамен ораңыз.

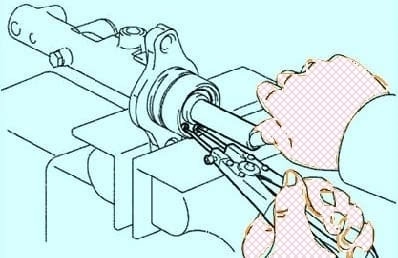

Cурет. 4. Бекіткіш сақинаны алу

Поршеньді бұрауышпен басып, шеңберді алу үшін қысқышты пайдаланыңыз (сур. 4).

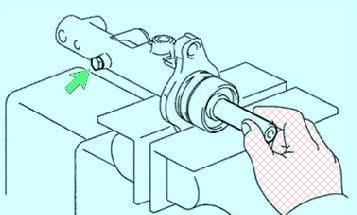

Cурет. 5. №1 поршеньді серіппе мен алу

Прошеньді бекітетін болтты тығыздағышпен бұрап алыңыз және №1 поршеньді серіппемен алып тастаңыз, оны ось бойымен бұрмаламай қатаң түрде тартыңыз (Cурет 5)

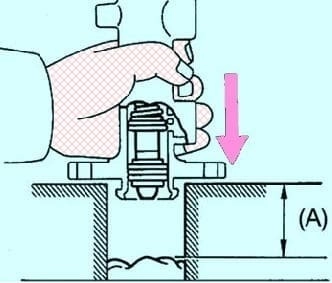

Cурет. 6. №2 поршеньді алу

Поршень бұрышта шығарылса, цилиндр тесігі зақымдалуы мүмкін.

Екі ағаш блокқа шүберекті қойып, 2-нөмірлі поршень шыққанша цилиндр фланецін блоктарға жеңіл соғыңыз.

6-суретте көрсетілген арақашықтық (A) шүберектен жолақтардың жоғарғы жағына дейін кемінде 100 мм екеніне көз жеткізіңіз.

Тексеру және орнату

Цилиндр айнасындағы тот пен сызаттардың бар-жоғын тексеріңіз.

Цилиндрдің тозуын және зақымдалуын тексеріңіз. Қажет болса, цилиндрді ауыстырыңыз.

Тежегіш негізгі цилиндріне қызмет көрсету үшін пайдаланылатын жөндеу жинағындағы барлық бөлшектерді ауыстырыңыз.

Орнатқан кезде құрастыруды жеңілдету үшін резеңке бөлшектерді таза тежегіш сұйықтықпен майлаңыз.

Тежегіш бөлшектерін кептіру немесе тазалау үшін зауыттық сығылған ауаны пайдаланбаңыз.

Бұл резеңке бөлшектерді зақымдауы мүмкін.

Егер гидравликалық жүйенің кез келген бөлігі алынып тасталса немесе ажыратылса, тежегіш жүйесін толығымен ағызыңыз.

Барлық жөндеу жұмыстарын минералды май дақтары жоқ таза жұмыс үстелінде орындаңыз.

Барлық құрамдастарды жоюдың кері ретімен орнатыңыз.
