Қозғалтқышты жөндегенде және ол тозған кезде уақыт тізбегін алып тастаймыз

Тапсырманы орындау үшін сізге 14, 17, 19 кілттері, 14, 17, 19-ға арналған бастар, ұзартқыш сым, кілт, бұрағыштар қажет

Біз көлікті тапсырмаға дайындап, оны лифтке немесе қарау шұңқырына орнатамыз

  • Батареяның теріс терминалын ажырату
  • Алдыңғы мақалаларда көрсетілгендей қозғалтқыш қақпағын алыңыз
  • Оң алдыңғы дөңгелекті алыңыз
  • Алдыңғы оң жақ доңғалақтың төсемін алыңыз
  • Қозғалтқыштың балшық қорғағышын алыңыз
  • Мотор майын картерден ағызыңыз
  • Шығарылатын жүйенің шығатын құбырын алыңыз
  • Қуат блогының дұрыс тірегін алып тастаңыз
  • Қуат блогының бойлық қозғалысының күшін алып тастаңыз

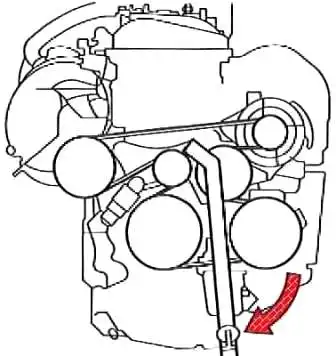

сур. 1. Қосымша жетек белдігін алу

Керу тетігін сағат тілімен бұрап, белдікті иінді білік шкивтерінен және қосалқы шығырлардан шығарыңыз

19 розетка кілтін пайдалануға болады

2AZ-FE Toyota Camry уақыт тізбегін қалай ауыстыруға болады Engine

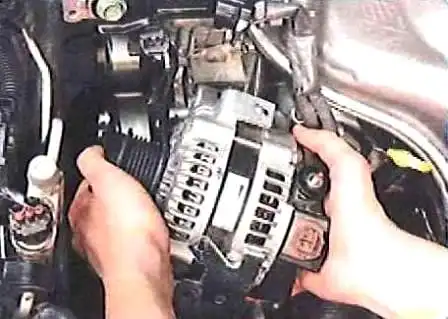

Генераторды алып тастаңыз

Су сорғысын алыңыз

2AZ-FE Toyota Camry уақыт тізбегін қалай ауыстыруға болады Engine

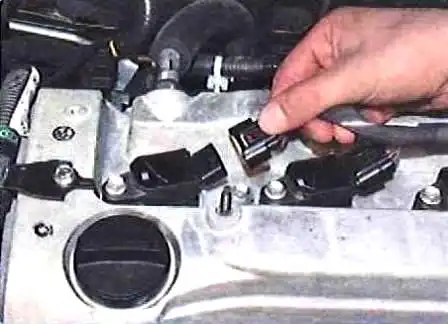

Ісімді басып, бірінші цилиндрдің орамынан сым блогын ажыратыңыз

Сонымен қатар біз сым блоктарын катушкалардың қалған бөлігінен ажыратамыз

2AZ-FE Toyota Camry-дегі уақыт тізбегін қалай ауыстыруға болады Engine

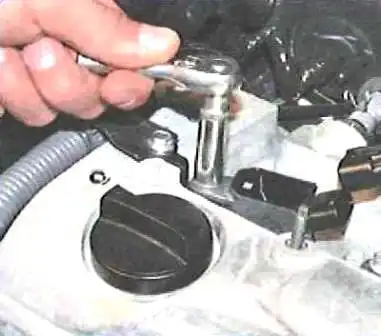

Оталу катушкаларын цилиндр қақпағына бекітетін болттарды бұрап шығарамыз

2AZ-FE Toyota Camry-де уақыт тізбегін қалай ауыстыруға болады

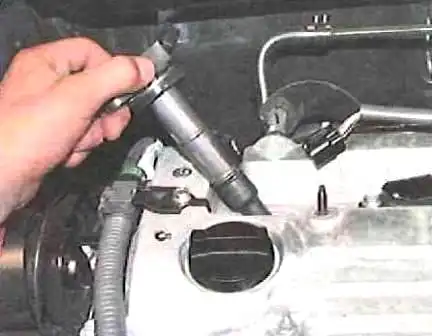

Катушкаларды алып тастаңыз

Цилиндр басы қақпағының құбырларынан картер желдету жүйесінің түтіктерін ажыратыңыз

Цилиндр басының қақпағын алыңыз

Бірінші цилиндрдің поршенін "

сур. 6. Иінді біліктің шкивін бекіту

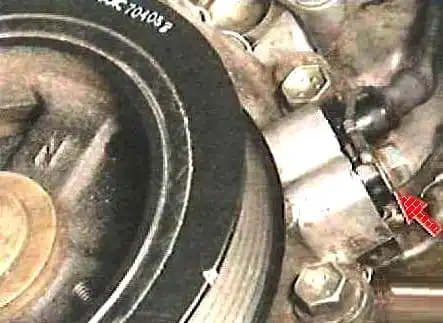

Иінді біліктің орналасу сенсорын бекіту болттарын бұрап, сенсорды алыңыз

2AZ-FE Toyota Camry уақыт тізбегін қалай ауыстыруға болады Engine

Мұнай жинағыштың болттарын бұрап алып, оны алып тастаймыз

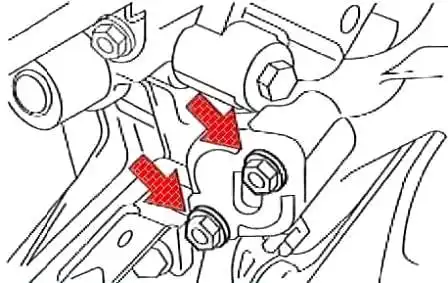

сур. 8. Уақыт тізбегінің кергішін бекіту

Уақыт тізбегінің кергішін бекітетін екі гайканы бұрап шығарамыз және оны шығарамыз

Тығыздағышты бекіту ілмектерінен тығыздағышты алыңыз

Қозғалтқышты алып тастау құралын орнатыңыз және қозғалтқышты көтеріңіз

сур. 9. Қосымша жетек белдік кергішін бекіту

Қосымша жетек белдік кергішінің болты мен гайкасын бұрап шығарамыз және кергішті шығарамыз

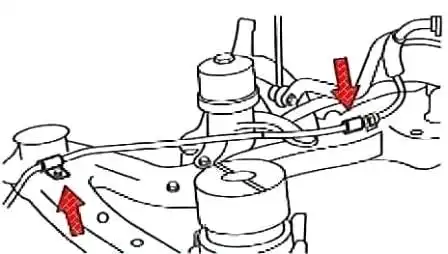

сур. 10. Күшті рульдік сұйықтықты қайтару сызығын бекіту

Біз гидравликалық сұйықтықты қайтару құбырының ұстағыштарын алдыңғы аспа қосалқы рамасына бекітетін екі болтты бұрап шығарамыз

Құбырды бүйірге жылжытайық

сур. 11. Қуат блогының оң жақ тірегінің кронштейнін бекіту

Қуат блогының оң жақ аспа тірегінің кронштейнін бекітетін үш болтты бұрап шығарамыз және кронштейнді шығарамыз

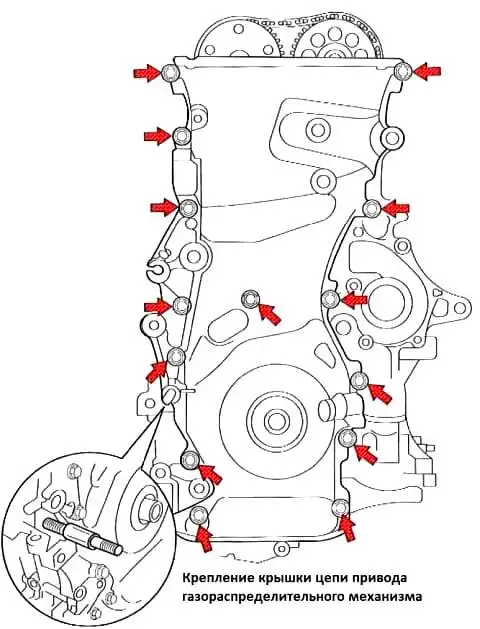

сур. Уақыт тізбегінің қақпағын бекіту

Қосалқы жетек белдік кергішін цилиндрлер блогынан бекітуге арналған шпильканы бұрап шығарамыз

Қақпақты цилиндр блогына бекітетін он екі болтты және екі гайканы бұрап, қақпақты шешеміз

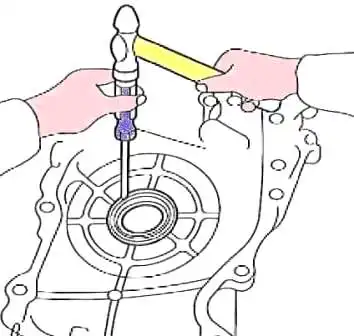

сур. 12. Алдыңғы иінді біліктің май тығыздағышын ауыстыру

Уақыт тізбегінің қақпағын шешкен кезде, оның жағдайына қарамастан иінді біліктің май тығыздағышын ауыстырыңыз

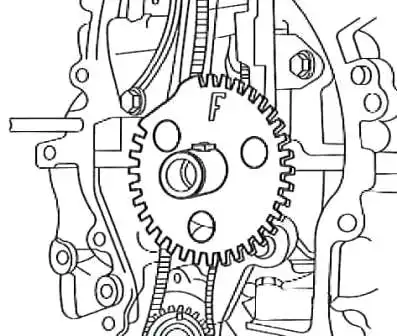

сур. 14. Иінді біліктің орналасу сенсорының беріліс механизмі

Иінді біліктің орналасу сенсорының беріліс дискісін иінді білік шкивінен алыңыз

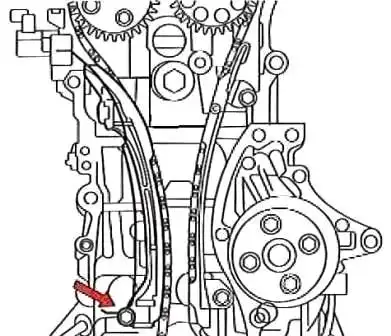

сур. 15. Уақыт тізбегін кергіш аяқ киімді бекіту

Болтты бұрап шығарамыз және уақыт тізбегінің кергіш аяқ киімін шығарамыз

сур. 16. Уақыт тізбегіне арналған демпферді орнату

Екі болтты бұрап, уақыт тізбегінің демпферін алып тастаймыз

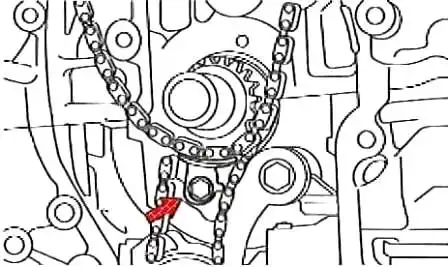

сур. 17. Уақыт тізбегін бағыттаушы кронштейнді бекіту

Болтты бұрап, уақыт тізбегінің бағыттаушы кронштейнін алып тастаңыз және тізбекті алыңыз

Уақыт тізбегін алып тастағаннан кейін иінді білікті айналдырмаңыз, өйткені поршеньдер клапандарды зақымдауы мүмкін

Төмендегілерді ескере отырып, уақыт тізбегін кері ретпен орнатыңыз:

сур. 18. Иінді біліктің орнының сенсоры

- иінді біліктің орналасу сенсорын орнатпас бұрын, сақинаны қозғалтқыш майымен майлаңыз;

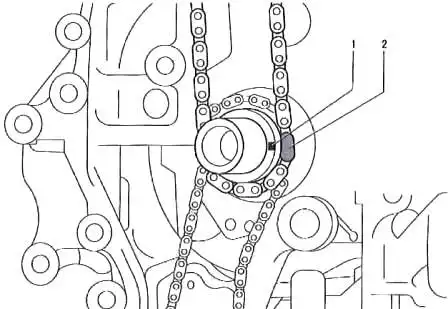

сур. 19. Тізбекті туралау таңбаларының иінді білік тісті тетігіндегі орны

- таңбаланған звеноны 2 (сурет) иінді біліктің 1-дегі туралау белгісімен туралай отырып, тізбекті уақыт тізбегінің жетек жұлдызшасына қоямыз;

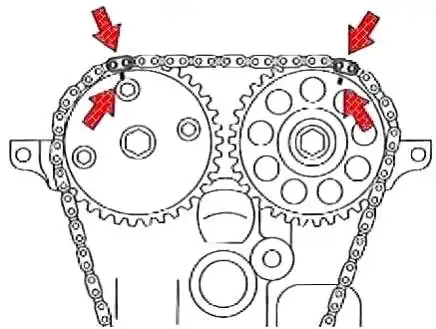

сур. 20. Тізбекті туралау таңбаларының таратқыш білігінің жұлдызшаларында орналасуы

- біз тізбекті таратқыш білігінің жұлдызшаларына қоямыз, белгіленген буындарды жұлдызшалардағы белгілермен теңестіреміз;

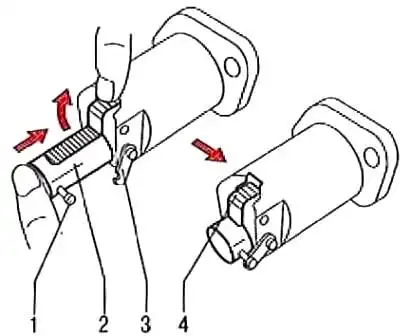

сур. 21. Уақыт тізбегінің кергіші

- гидравликалық шынжыр кергішін орнатпас бұрын, кергіш ысырманы 4 көтеріңіз (сур.)

Содан кейін поршень 2-ні соңына дейін итеріп, 3-ші ілмекпен поршень суретте көрсетілген күйде болатындай етіп 1-ші түйреуішке бекітеміз

Жаңа тығыздағышты орнатыңыз және гидравликалық шынжыр кергішін орнатыңыз

Иінді білікті сағат тіліне қарсы бұраңыз және поршеньді ілмектен ажыратыңыз;

Иінді білікті сағат тілімен бұраңыз және поршеньдің шынжыр кергіш корпусына қатысты қозғалысын тексеріңіз

- май жинағышты орнатпас бұрын цилиндр блогы мен шұңқырдың түйісетін беттерінен ескі тығыздағыштың қалдықтарын алып тастаңыз

Иінді білікті сағат тілімен екі бұраңыз және иінді біліктің және таратқыш біліктердің туралау белгілерінің сәйкес келетінін тексеріңіз.

Егер белгілер сәйкес келмесе, тізбекті орнатуды қайталаңыз.
