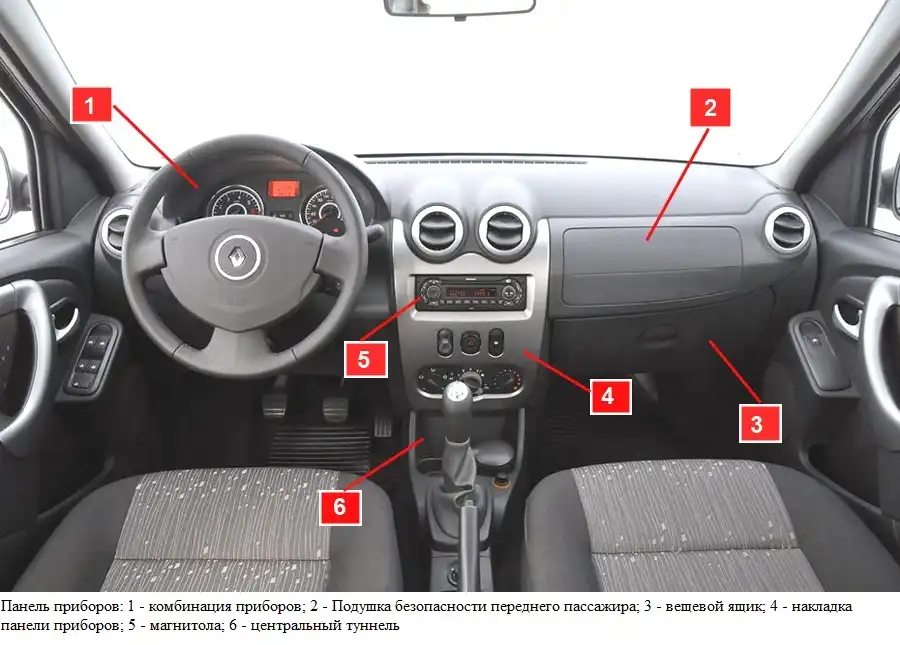

Құралдар панелі полимер көбікпен толтырылған және полимерлі пленкамен жабылған болат жақтаудан тұратын бөлінбейтін құрылым.
Алынбалы элементтердің, басқару құралдарының, автомобильге және жылытуға, ауаны баптау және желдету жүйесіне арналған басқару құралдарының көмегімен аспаптар панелінің астында орналасқан түйіндерді жабатын немесе жылыту және ауа баптау жүйесінің аспаптарын, басқару элементтерін, саптамаларын орнату үшін қолданылатын төсемдер, қолғап қорабы аспаптар панеліне бекітілген.
Құралдар панелінде және оның астында орналасқан барлық компоненттерді панельді алмай-ақ бөлшектеуге болады.
Қабаттауларды алып тастағаннан кейін аспаптар тақтасының астында орналасқан түйіндерге кіру ашылады.
Бұл элементтерді жою тиісті бөлімшелерде сипатталған.
Алдыңғы жолаушыларға арналған қауіпсіздік жастықшасын құралдар тақтасының a аймағында орнатуға болады.
Аспап панелін дұрыс шешпеу немесе оның жеке бөліктерін жөндеу қауіпсіздік жастықшасының күтпеген жерден ашылуына әкелуі мүмкін, бұл өз кезегінде жарақатқа әкелуі мүмкін.
Аспап панелін алу және орнату
Сізге қажет: T20 TORX кілті, жалпақ бұрауыш.
Батареяның теріс терминалынан сымды ажыратыңыз.
Руль дөңгелегін алыңыз («Renault Logan рульдік дөңгелегін ауыстыру» бөлімін қараңыз).
Руль бағанының ажыратқыштар жинағын қосқышпен алып тастаңыз.
Аспаптар кластерін алып тастаңыз («Renault Logan аспаптар кластерін ауыстыру» бөлімін қараңыз).
Едендегі туннель төсемдерін алып тастаңыз.
Корпустың алдыңғы сөрелерінің беткейлерін алып тастаңыз.
Радио розеткаға арналған штепсельді аспаптар тақтасының жиегінен алыңыз.

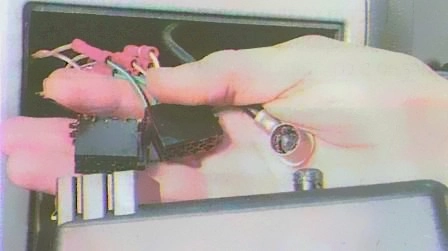

сымдар блоктарын және антенна кабелін штепсельден ажыратып, штепсельді шығарып алыңыз

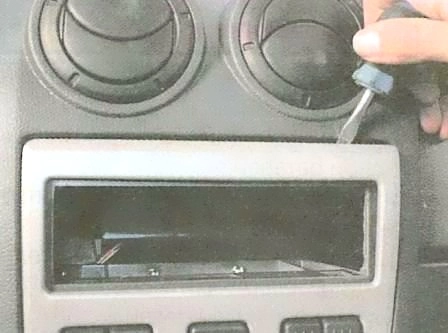

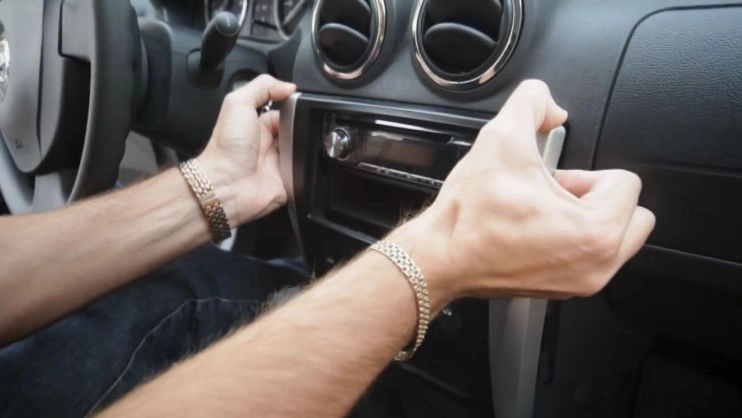

Орталық аспап тақтасының жиегін бұрауышпен ақырын тартыңыз және оның серіппелі қыстырғыштарының кедергісін еңсере отырып, әрлеуді аспаптар панелінен ажыратыңыз.
Сақ болыңыз, өйткені қыстырғыштар өте қатты және тым қатты күш салсаңыз, әрлеудің немесе аспап тақтасының көрінісін бұзуыңыз мүмкін.

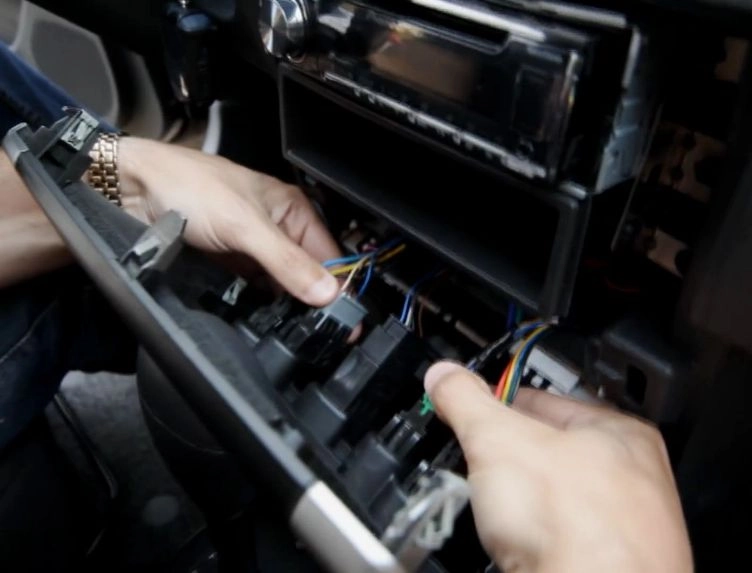

Бекіткіштерді қысып, алдыңғы есіктің электр терезесінің қосқыштарынан, орталық құлыптан, артқы қақпақтың әйнегін жылытудан, дабылдардан ажыратыңыз және аспап тақтасының орталық жиегін алыңыз.

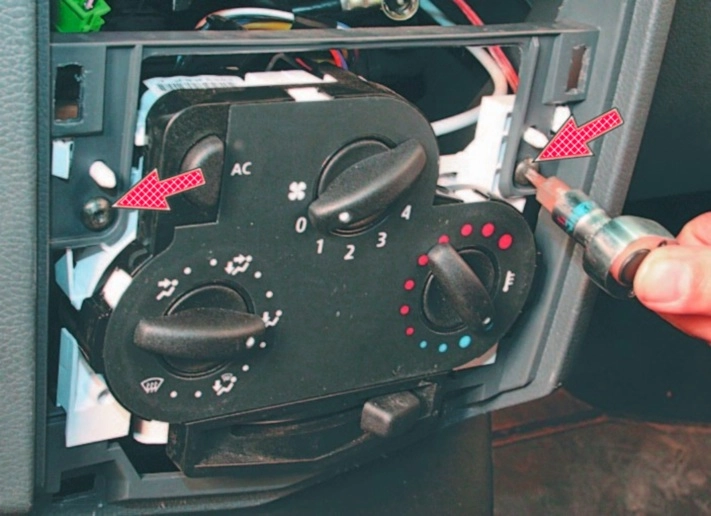

Жылыту, ауа баптау және желдетуді басқару блогын аспаптар панеліне бекітетін екі бұранданы алыңыз
Астыңғы аспап тақтасының жиектерінің жиектерін бұрауышпен шығарып, серіппелі бекіткіштерді ажыратып, жиекті алып тастаңыз.
Фара ауқымын реттеу тұтқасын алу үшін өзіңізге қарай тартыңыз.
Фара диапазонын басқару қосқышын бекітетін екі бұранданы алып тастаңыз және ажыратқышты аспап панелінің астына басыңыз.
Бұрауышпен тартып, сол және оң жақтағы аспап тақтасының төменгі бекіткішінің бұрандаларының сәндік тығындарын ашыңыз.
Аспап тақтасын орталық бөлігінде бекітетін бұранданы бұрап алыңыз (бұрандаға орталық төсемді алып тастағаннан кейін ашылатын панельдегі терезе арқылы кіруге болады)

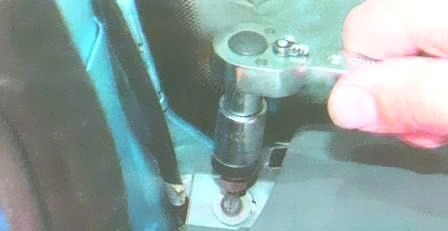

Корпустың негізіндегі кронштейнге бекітетін екі бұранданы бұрап алыңыз
Біз сол және оң жақта орналасқан бүйірлік бекітпелердің екі төменгі бұрандаларын бұрап шығарамыз
Біз сол және оң жақта орналасқан бүйірлік бекітпелердің екі жоғарғы бұрандаларын бұрап шығарамыз

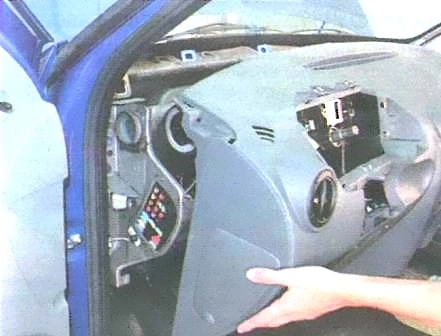

алу кезінде диагностикалық қосқышты қолғап қорабынан алып, аспап тақтасын алыңыз
Құрылғылар панелін және барлық жойылған бөлшектерді және түйіндерді ретпен, жоюға қайтаруды орнатыңыз.
