Mazda 3 редукторын ауыстыру

Mazda 3 беріліс механизмін алу және орнату

Батареяны, оның науасын және науаны орнату кронштейнін алыңыз.

Ауа сүзгі элементін алыңыз

Cурет. 1 Mazda 3 автокөлігінің беріліс механизмі: 1 – беріліс тетігі; 2 - қақпақ панелі; 3 - қысқыш; 4 - жуғыш; 5 - тығыздағыш тақтайша; 6 - коммутациялық жетектің негізгі кабелі; 7 – тасымалдау таңдауының негізгі кабелі; 8 - ауыстыру тұтқасының жинағы

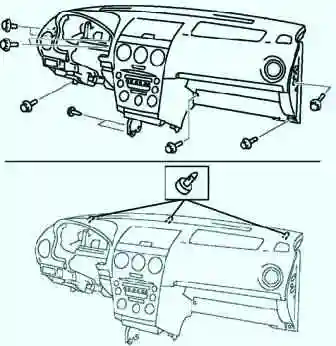

2-сурет Құралдар тақтасын алу

Жеті болтты, екі бекіту бұрандасын бұрап, үш қақпақты шешкеннен кейін бақылау тақтасын алыңыз (Cурет 2)

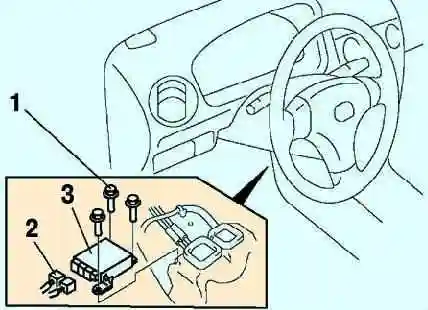

Cурет. 3 Тұрақтылықты басқару жүйесінің басқару модулін алу: 1 - болттар, 2 - қуат және басқару қосқыштары, 3 - модуль

Үш бекіту болттарын алып тастаңыз және тұрақтылықты басқару жүйесінің басқару модулін алыңыз (Cурет 3)

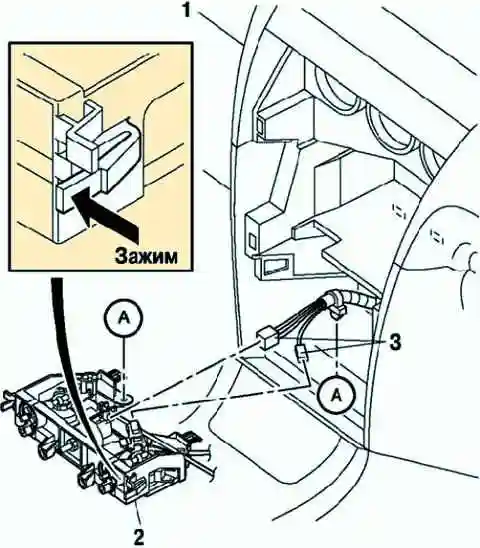

Cурет. 4 Климатты басқару блогын алу: 1- кондиционер, 2 - басқару блогы, 3 - қуат және басқару қосқыштары

Климатты басқару блогын алыңыз (Cурет 4)

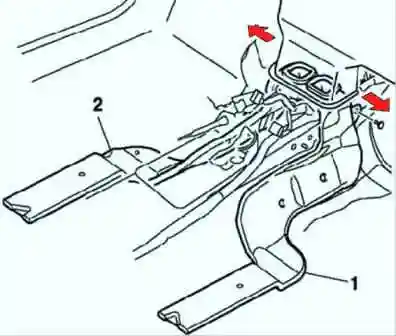

Cурет. 5 Төменгі ауа түтіктерін алу: 1 - оң жақ ауа түтігі, 2 - сол жақ ауа құбыры
  • - Төменгі ауа өткізгіштерін алыңыз (Cурет 5)
  • - Тұтқаны және ауысу тұтқасын алып тастаңыз
  • - Ауыстыру кабельдерін алыңыз
  • - Ауыстыру тетігі жинағын алыңыз
  • - Жоюдың кері ретімен орнатыңыз
  • - Ауа сүзгі элементін орнатыңыз

Орнатқаннан кейін ауыстыру тұтқасы кез келген орынға бірқалыпты қозғала алатынын тексеріңіз.

Тісті беріліс кабелін орнату нұсқаулары

Орталық консольді алыңыз.

Ауыстыру тұтқасының (беріліс қорабы жағы) бейтарап күйде екеніне көз жеткізіңіз.

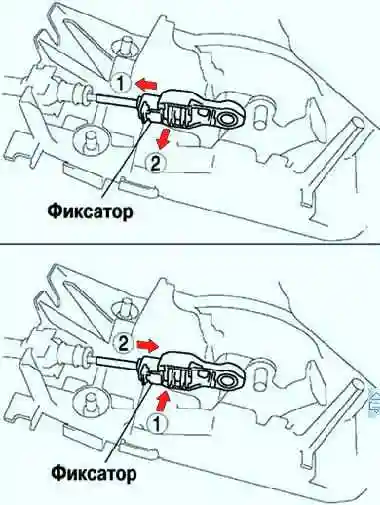

Cурет. 6 Беріліс таңдау кабелінің құлпын ашу және құлыптау

6-суретте көрсетілген ретпен беріліс таңдау кабелінің құлпын (ауысым тұтқасының жағы) құлпын ашыңыз

Ауыстыру тұтқасын бейтарап күйге жылжытыңыз.

6-суретте көрсетілген ретпен беріліс таңдағыш кабель ұстағышын (ауысым кабелінің жағы) бекітіңіз.

Орталық консольді орнатыңыз.

Ауыстыру тұтқасын бейтараптан басқа күйге жылжытыңыз және осы аймақтағы басқа элементтер рычагқа кедергі келтірмейтініне көз жеткізіңіз.
