Lada Largus автокөлігінің K7M қозғалтқышының шығару коллекторын алу және орнату
Тығыздағышты ауыстыру үшін немесе қозғалтқыш толық жөндеуден өткенде шығару коллекторы алынады
Автокөліктен шығатын газдардың шуының жоғарылауы кейбір қосылымдар немесе газ шығару жүйесінің бөліктері жанып кеткенін көрсетеді.
Жіңішке металл тығыздағыш K7M қозғалтқышында сору коллекторы мен цилиндр басының түйіскен жерінде орнатылған.
Егер жаңғақтарды қатайту газдың шығуын жоймаса, тығыздағышты ауыстыру керек.
Көлікті қарау саңылауына немесе көтергішке орнатамыз.
Шығаратын коллектор үш шпилькаға орнатылған жылу қалқанымен жабылған.
Жылу қалқанының гайкаларын бұрап алмас бұрын, біз оларды WD-40 немесе керосин немесе тежегіш сұйықтықпен ылғалдандырамыз.

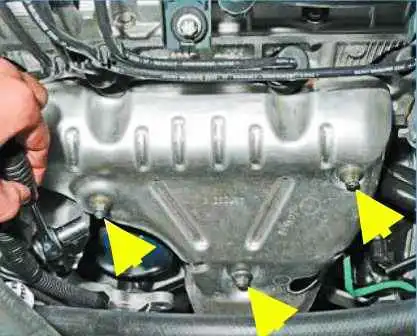

Қызу қалқанын бекітетін үш гайканы бұрап шығарамыз

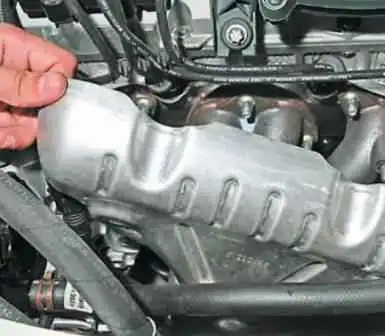

Экранды түсіру
Тығыздау коллекторын алу үшін сору құбырын ажырату керек.
Қабылдау құбыры шығару коллекторына екі шпилькамен бекітілген.
Байланыс қалқымалы.

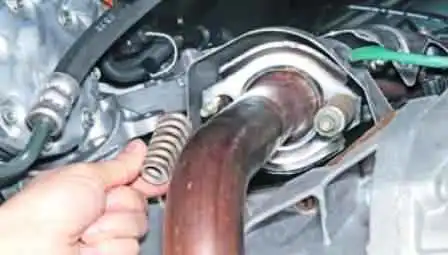

Жұмсақтық екі серіппе арқылы қамтамасыз етіледі.

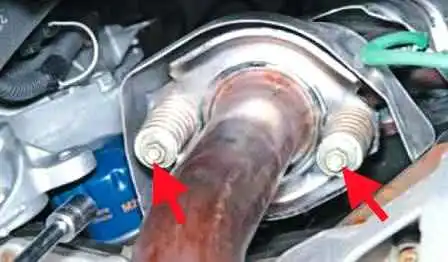

Ұзартқышы бар 14 басы бар екі гайканы бұрап алыңыз.
Алу құбырын алыңыз
Тығыздау коллекторын бұрап алмас бұрын, гайкаларды WD-40 енетін сұйықтықпен немесе керосинмен сулаңыз

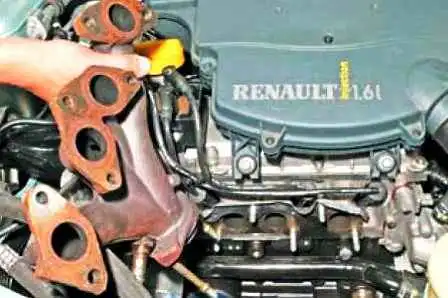

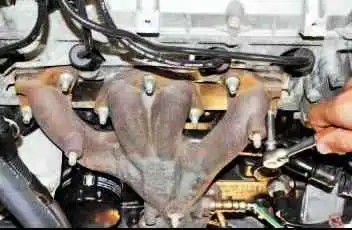

Біз сору коллекторын бұрап, алып тастаймыз және оны алып тастаймыз (жіпті бұрап алмауға немесе жіпті үзбеуге тырысып, оны баяу бұрап алу керек)

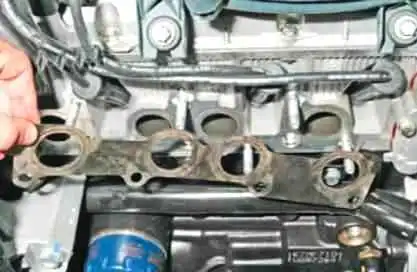

Тығыздағышты алу

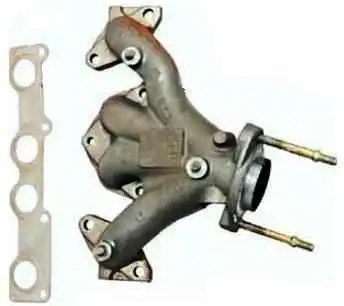

Бөлгеннен кейін шығару коллекторында жарықтар мен басқа ақаулардың бар-жоғын тексеріңіз
Барлық бөлшектерді кері ретпен жинаңыз.
Барлық сору коллекторларына графит майын жағыңыз.

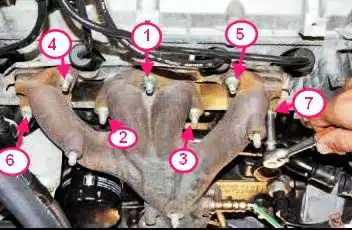

Тығыздау схемасына сәйкес шығару коллекторын қатайтамыз.
Біріншіден, шығару коллекторындағы гайкаларды қолмен қатайтамыз, содан кейін бұрау моментін қатайтамыз - 25 Нм.
Шығару құбырының фланецін 21 Нм айналу моменті арқылы шығару коллекторына бекітетін гайкаларды қатайтыңыз.
