Kia Magentis артқы аспа тіректерін ауыстыру
Артқы суспензияның бөліктерін ауыстыру, сондай-ақ жөндеу үшін алып тастаймыз
Біз көлікті лифтке немесе көру шұңқырына орнатамыз
Артқы суспензияның үстіңгі тұтқасын алу
Артқы доңғалақтың гайкаларын босатыңыз
Көліктің артқы жағын көтеріп, сwidthмді тіректерге орнатыңыз
Артқы дөңгелекті алыңыз

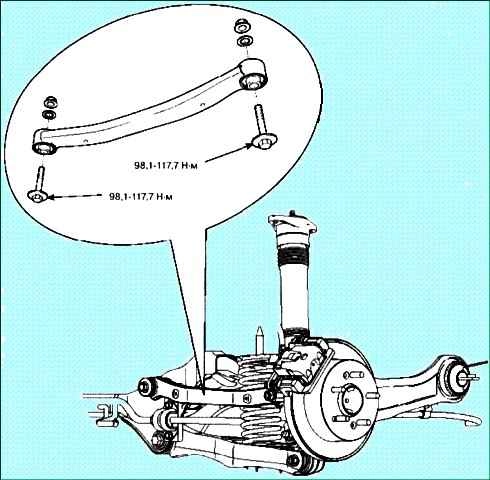

Үстіңгі иінді (A) руль түйінінен бекітетін болт пен гайканы бұрап шығарамыз. Тарту моменті 98,1-117,7 Нм
Үстіңгі қолдың болттарын (B) крест элементінен бұрап шығарамыз. Тарту моменті 98,1-117,7 Нм
Үстіңгі қолдың күйін тексеру
Рецек төлкесінің ақаулары мен зақымдалуын тексеріңіз. Қажет болса, тұтқа жинағын ауыстырыңыз
Иінтіректі деформация бар-жоғын тексеріңіз. Қажет болса, тұтқаны ауыстырыңыз
Болттар мен гайкалардың күйін тексеру
Төменгі басқару тұтқасын алу және орнату
Артқы доңғалақтың гайкаларын босатыңыз
Көліктің артқы жағын көтеріп, сwidthмді тіректерге орнатыңыз
Артқы дөңгелекті алыңыз

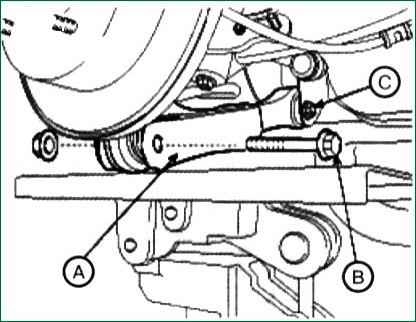

Суретте көрсетілгендей төменгі қолды (A) домкратпен ұстап тұрып, төменгі қолды руль түйінінен бекітетін болтты (B) бұрап шығарамыз.
Төменгі қолдың болттарын (C) айқас элементтен бұрап алыңыз. Болтты бұрау моменті 137,3 Нм
Серіппwidth (A), төменгі тірек пен үстіңгі серіппе жастықшасын алыңыз.

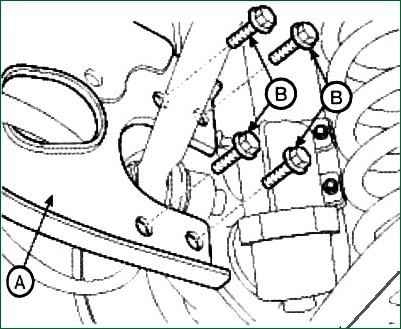

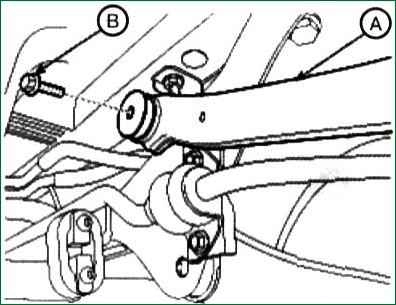

Төменгі қолдың (A) болттарын (B) айқас элементтен бұрап алыңыз
Төменгі тұтқаны кері ретпен орнатыңыз
Техникалық жағдайды тексеру
Үнсіз блоктардың күйін тексеру. Ақаулар табылса, тұтқа жинағын ауыстырыңыз
Төменгі иінді геометриялық параметрлердегі өзгерістерге тексеру
Қосымша артқы аспа тұтқасын алу және орнату
Артқы доңғалақтың гайкаларын босатыңыз
Көліктің артқы жағын көтеріп, сwidthмді тіректерге орнатыңыз
Артқы дөңгелекті алыңыз

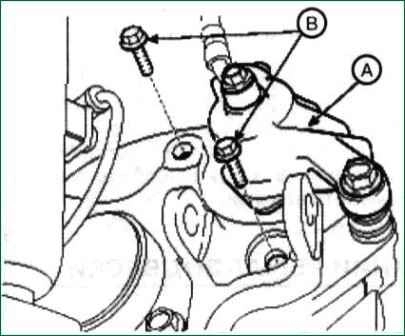

Тежегіш калибрінің бекіту болттарын (B) бұрап алыңыз

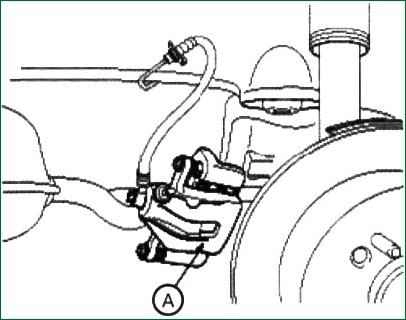

Біз штангенциркульді артқы аспа серіппесіне байлаймыз

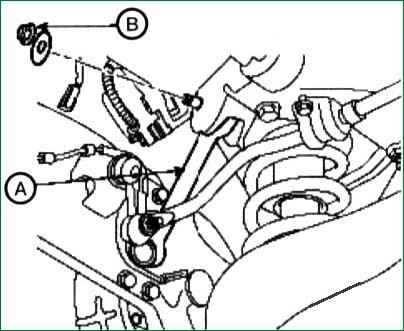

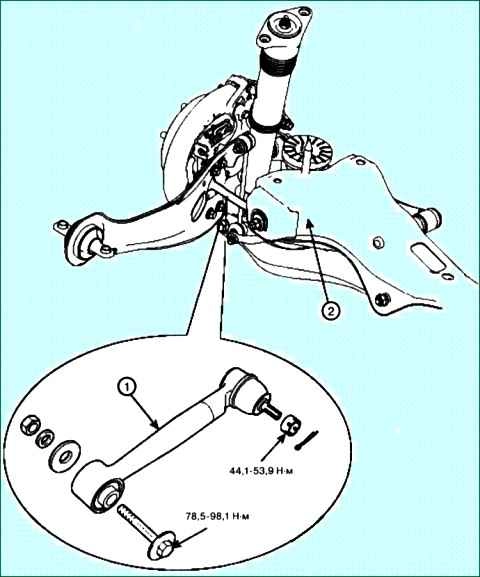

Қосымша рычагтың (A) шарикті қосқышының өздігінен бекітілетін гайкасын (B) бұрап, ілмек түйреуішті алыңыз

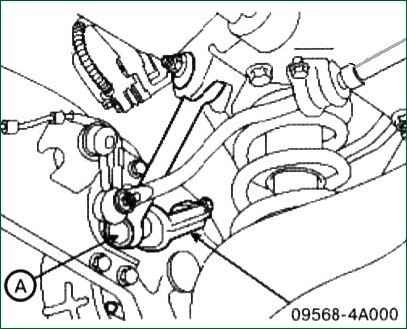

09568-4A000 тартқышты пайдаланып, көмекші иіннің шарикті қосқышын (A) алыңыз. Тарту моменті 44,1-53,9 Нм
Қосымша тұтқаның бекіту гайкасын (B) айқас элементтен бұрап алыңыз. Тарту моменті 78,5-98,1 Нм
Қосымша тұтқаны кері ретпен орнатыңыз
Артқы тұтқаның артқы аспасын алу және орнату
Артқы доңғалақтың гайкаларын босатыңыз
Көліктің артқы жағын көтеріп, сwidthмді тіректерге орнатыңыз
Артқы дөңгелекті алыңыз

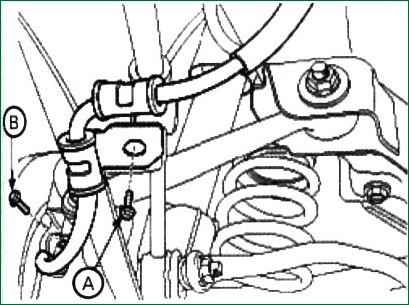

Дөңгелектің жылдамдығы сенсорының сым кронштейнінің бекіту болттарын (A, B) корпустан бұрап, қосқышты ажыратыңыз. Тарту моменті 6,9-10,8 Нм
Тіркеу тұтқасының (A) бекіту болттарын (B) руль түйінінен бұрап алыңыз. Тарту моменті 44,1-53,9 Нм
Тұрақтандырғыш тіреуішінің (B) бекіту гайкасын (C) бұрап алыңыз. Тарту моменті 44,1-53,9 Нм

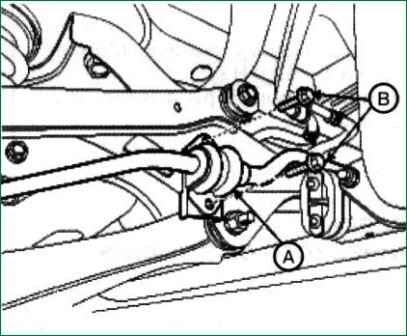

Қосымша рычагтың кронштейнінің (A) болттарын корпустан бұрап шығарамыз. Тарту моменті 137,3-156,9 Нм
Артқы тұтқаны кері ретпен орнатыңыз
Артқы аспаның айналмаға қарсы жолағын алу және орнату
Артқы доңғалақтың гайкаларын босатыңыз
Көліктің артқы жағын көтеріп, сwidthмді тіректерге орнатыңыз
Артқы дөңгелекті алыңыз

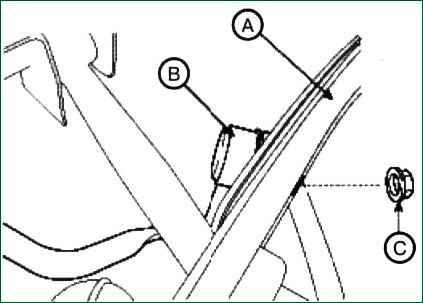

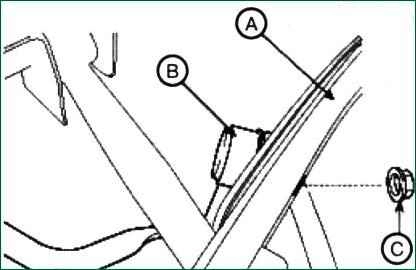

Тұрақтандырғыш тіреуішінің (B) сол және оң гайкаларын (C) ілмектен (A) бұрап шығарамыз

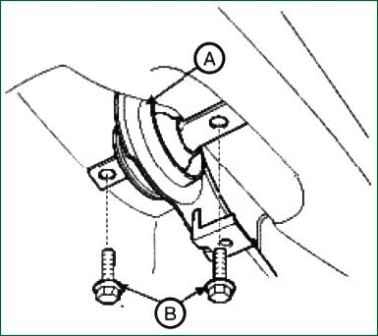

Тұрақтандырғыш кронштейнінің (A) сол және оң жақ бұрандаларын (B) бұрап шығарамыз
Тұрақтандырғыш тіреуішінің (A) бекіту гайкасын (B) тұрақтандырғыш жинағынан бұрап алыңыз
Артқы суспензия тұрақтандырғышын орнату

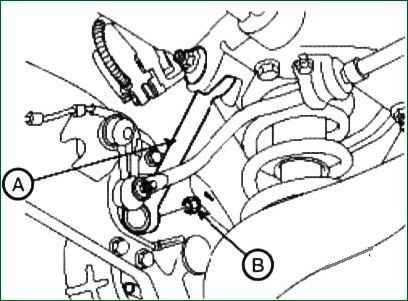

Біз тұрақтандырғыш тірегінің (A) гайкасын (B) бұрап аламыз. Тарту моменті 44,1-53,9 Нм

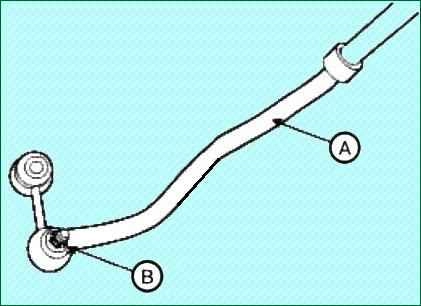

Тұрақтандырғыштың (A) төлкесін (B) орнату
Тұрақтандырғыштың (A) қысқышы (C) төлкеге (B) қарсы тұруы керек
Бір жағынан кронштейнді бекіту болттарын қатайтамыз, содан кейін жеңді екінші жағына орнатамыз
Біз тұрақтандырғышты көлденең жолақтарға бекітетін болттарды бұрап аламыз Тарту моменті 44,1-53,9 Нм
Біз тұрақтандырғыш гайкаларын артқы иінге бұрап аламыз. Тарту моменті 44,1-53,9 Нм
Сол сияқты, болттар мен гайкаларды екінші жағынан бұрап аламыз
Дөңгелекті хабқа орнатыңыз
