1 болтты екі-үш айналыммен босатыңыз
Реттеу болтты 2 бұрап, белдіктің керілуін босатыңыз және оны алыңыз
Белдікті тексеріңіз.
Егер оның жарықтары, резеңке қабаты, жыртылуы, қабырғалар арасында кір жиналуы және т.б. болса, белдікті ауыстырыңыз.
Шығырларды тексеріңіз.
Шығырлар ластанған немесе зақымдалған болса, оларды тазалаңыз немесе ауыстырыңыз.
Егер кергішті алу қажет болса, үш болтты 3 бір уақытта бұрап алыңыз, ролик астындағы болтты бұрап алу ыңғайлы болу үшін, роликті жоғары жылжытыңыз.
Орнату:
- 1. Белдікті иінді білік шкивіне салыңыз.
- 2. Белдікті су сорғысының және генератордың шкивтеріне салыңыз.
- 3. Осыдан кейін белдікті тартпа роликіне салыңыз.
Белдікті орнатқаннан кейін оның керілуін реттеңіз.
Кернеуді реттеу:
Дұрыс тартылған кезде, генератор мен су сорғысының шығырларының ортасында 8 кгс күш түскенде белдік 15 мм ауытқуы керек.
Белбеудің керілуі керу шығыршығын жылжыту арқылы реттеледі.
1 болтты босатыңыз.
Болтты 2 орау немесе бұрап алу, белдіктің керілуін реттеңіз. 1 болтты қатайтыңыз.
Белбеудің ауытқуын тексеріңіз.
Суреттегі мәліметтер:
Жетек белдігінің керілуін ауыстыру және реттеу
«12» пернесін пайдаланып, керу шығыршығының бұрау болттарын босатыңыз (анық болу үшін қозғалтқыш радиаторы алынып тасталды).
Кілтті "10-ға" бұрау арқылы белдіктің тартылуын әлсіретіңіз, кергіш ролик болттарын сағат тіліне қарсы бұраңыз
Белдікті шығырлардан алыңыз
Жаңа белдікті орнату.

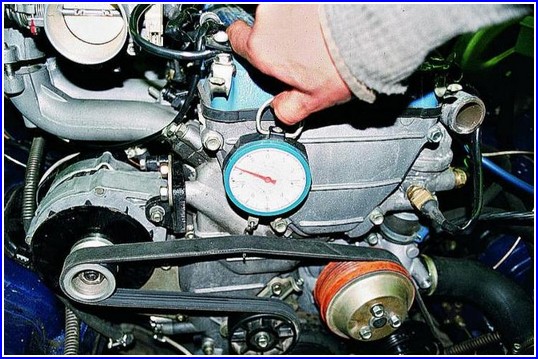

Кері роликтің болттарын айналдыру арқылы көлденең жетек тармағының ортасында (генератор мен сорғы шкивтері арасында) түсірілген 8 кгс жүктеме кезінде белдіктің 15 мм ауытқуына қол жеткіземіз.
Керу шығыршығын бекіту болттарын қатайтыңыз.
Бос шығырды және қосалқы жетек белдік кергішін ауыстыру
Жетек белдігінің керілуін босатыңыз.

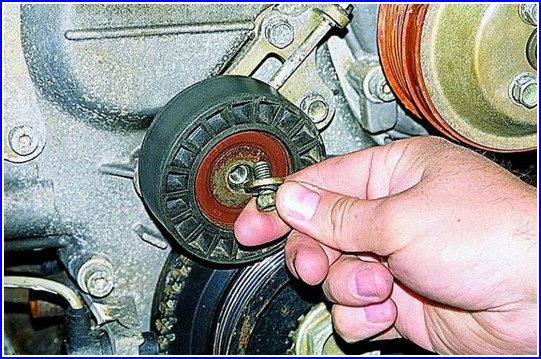

Керу шкивінің болттарын толығымен бұрап алыңыз
Шығырды кергіш осінен алыңыз.
Қажет болса, кергішті бекітетін үш болтты бұрап алу үшін розетка кілтін немесе «12» басын пайдаланыңыз.
Қозғалтқыштан кергіш бекітпесін алыңыз
Қозғалтқышқа кергіш пен шкивті кері ретпен орнатамыз, содан кейін белдікті қатайтамыз.
