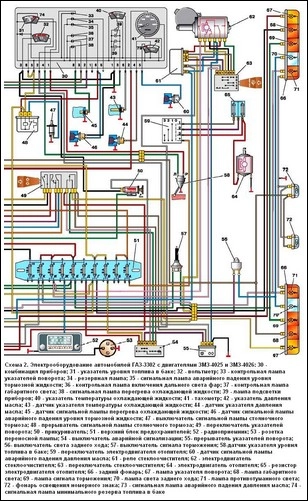

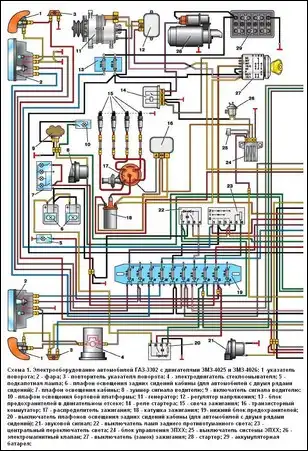

Жақсырақ көру үшін диаграмма екі бөлікке бөлінген.
Газель көлігінің электр жабдығы бір сымды схема бойынша жасалған:
- электр энергиясының көздері мен тұтынушыларының теріс қорытындылары екінші сым ретінде әрекет ететін «массаға» - шанаққа және автомобильдің басқа агрегаттарына қосылады.
Борттық желі - тұрақты ток, номиналды кернеуі 12 В.
Автокөліктің негізгі тізбектерін ауыстыру үшін контакт бөлігінен және құлыпы бар механикалық ұрлыққа қарсы құрылғыдан тұратын біріктірілген тұтану қосқышы қолданылады.
Қозғалтқыш жұмыс істемей тұрғанда, барлық тұтынушылар батареядан қашықтан басқарылатын қосқыш арқылы, ал қозғалтқышты іске қосқаннан кейін кірістірілген кернеу реттегіші бар генератордан қуат алады.
Генератор жұмыс істеп тұрған кезде батарея зарядталады.
