Желдеткіш жетек белдігін шешіңіз.
Гененератор жетек белдігін шешіңіз.

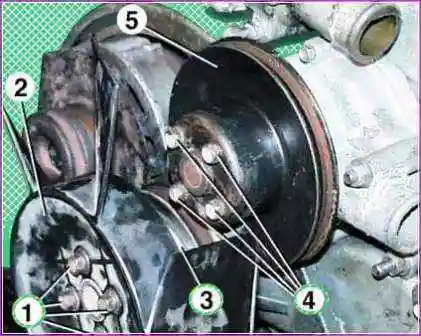

Төрт бұранданы 1 алыңыз, желдеткішті 2 және желдеткіш шкив 3
алыңыз
Төрт болтты 4 бұрап, су сорғысының шкивін 5 алыңыз.

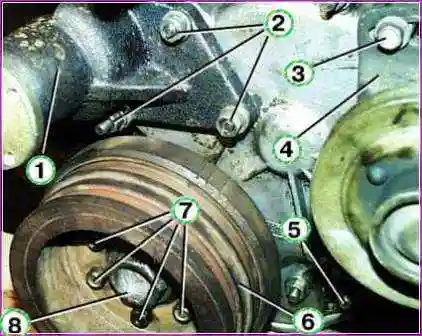

Үш гайканы 2 бұрап, желдеткіш жетегін 1 шығарыңыз.
Болтты 3 және гайканы 5 бұрап босатыңыз, кронштейнді 4 тартпа роликпен алыңыз.
Алты болтты 7 алып тастаңыз және діріл сөндіргіш жинағы бар иінді білік шкивін 6 алыңыз.
Муфта болтты 8 (немесе ысырманы) тартқышпен бұрап алыңыз, иінді білік шкивінің торын алыңыз.

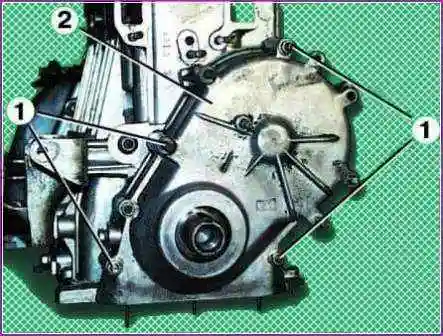

Қалған гайкаларды 1 шешіп алыңыз және уақыт тісті доңғалақтардың қақпағын 2 шешіңіз

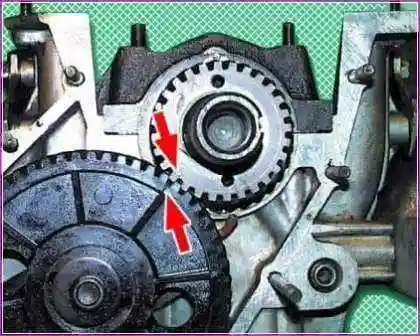

1-ші цилиндрдің поршwidthн TDC-ге орнатыңыз. қысу соққысы.
Ол үшін иінді білікті иінді білік жұлдызшасындағы белгілер мен таратқыш білік берілісіндегі белгілер тураланатын етіп бұраңыз.
Оталдыру дистрибьютор дискісін алып тастаңыз.
Май сүзгісін алыңыз.
Жанармай сорғысын алыңыз.
Клапанның қақпағын алыңыз.
Клапан рычагының осін тіреу жинағы бар алып тастаңыз.
Итергіш өзектерді клапан нөмірімен белгілегеннен кейін алып тастаңыз.

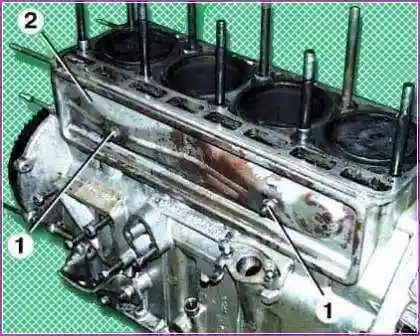

Жаңғақтарды 1 бұрап, итергіштердің қақпағын 2 тығыздағышпен бірге алып тастаңыз (Cурет 5).

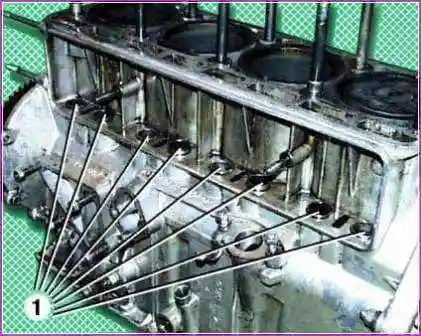

1-итергіштерді алып тастаңыз.

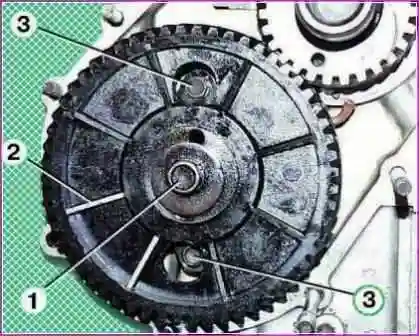

Болтты 1 алып тастаңыз және таратқыш білігінің берілісін 2 тартқышпен шешіңіз.
Болттарды 3 алып тастаңыз және аралық жеңі бар таратқыш біліктің тарту фланецін алыңыз.
Тарату білігін цилиндрлер блогынан абайлап алыңыз.

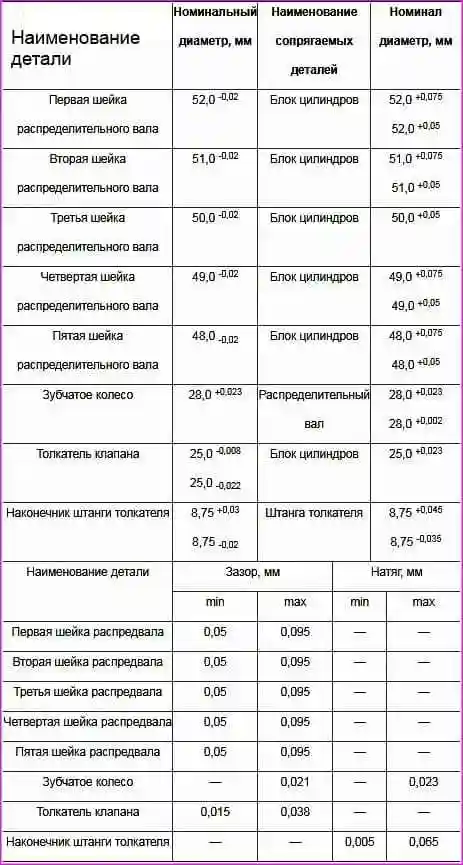

Қозғалтқыш модының таратқыш білігінің түйісетін бөліктерінің номиналды өлшемдері және сәйкестігі. ZMZ-402
Тексеру және ақауларды жою
Алғаннан кейін барлық бөлшектерді бензинмен шайыңыз, сүртіңіз және құрғатыңыз. Тарату білігін тексеріңіз.
Егер май сорғысының жетегінің мойындарында, жұдырықшаларында және редукторында сызаттар, терең сызаттар, қабықтар, чиптер, жарықтар болса, таратқыш білікті ауыстырыңыз.
Тарату біліктерінің диаметрлерін өлшеңіз, журналдардың номиналды диаметрлері кестеде көрсетілген.
Итергіш өзектерді тексеріңіз. Майысқан өзектерді ауыстырыңыз.
Егер шыбықтар ұштарында тозу, сызату, қабықшалар болса, өзектерді де ауыстырыңыз.
Қозғалтқыш штангасының ұзындығы мод екwidthн атап өткен жөн. 402 - 283 мм, ал қозғалтқыш режимі. 4021 - 287 мм.
Итергіштерді тексеріңіз. Жұмыс беттерінде тозу, шұңқырлар, сызаттар және т.б. белгілері болса, итергіштерді ауыстырыңыз.
Егер таратқыш білік тетігі зақымдалған немесе жарылған болса, оны ауыстыру керек.
Тарату білігінің ұшын өлшеңіз.
Ол үшін білікті тісті доңғалақпен жинаңыз, таратқыш білігінің алдыңғы ұшына аралық сақина мен тартқыш фланецті салыңыз, содан кейін беріліс дөңгелегін басып, тісті доңғалақтың бекіткіш болттарын шайбамен қатайтыңыз.
Болтты 55–60 Нм (5,5–6.0 кгс м).
Тарату білігінің тартқыш фланеці мен тісті доңғалақтың хабы арасындағы саңылау 0,1–0,2 мм шегінде болуы керек.
Тарату білігін алудың кері ретімен орнатыңыз.
Орнату алдында таратқыш білігінің журналдары мен жұдырықшаларын, шүмектерді және итергіштерді қозғалтқыш майымен майлаңыз.
Орнатқаннан кейін клапан жетегіндегі бос орындарды реттеңіз.
