Қысым реттегіші жақтаудың сол жақ бөлігіне бекітілген

Ол көліктің жүктемесіне байланысты артқы доңғалақ тежегіш тізбегіндегі тежегіш сұйықтығының қысымын реттейді, бұл тежеу ​​кезінде бағыт тұрақтылығын жақсартады

Артқы осьтің жүк серіппесі арқылы жүктелуін бақылау арқылы ол артқы тежегіш тізбегіндегі сұйықтық қысымын шектейді.

Ақаулық болған жағдайда реттегіш ауыстырылады.

Реттегішті немесе артқы суспензия элементтерін ауыстырғаннан кейін артқы оське қатысты жүк серіппесінің орнын қайта реттеу қажет.

Реттегішті ауыстыру

Артқы контурдан тежегіш сұйықтығын төгіп тастаңыз (Тежегіш жүйесін қандыру, тежегіш сұйықтығын ауыстыру бөлімін қараңыз).

Артқы осьтен жүк серіппесін ажыратыңыз.

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

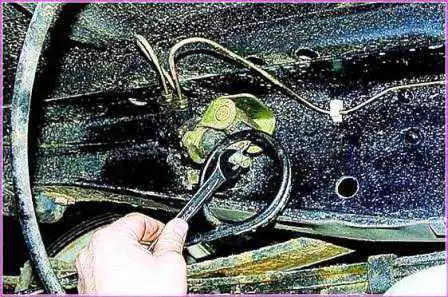

“12” пернесін пайдаланып, тежеу ​​құбырларының екі фитингін бұрап шығарамыз.

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

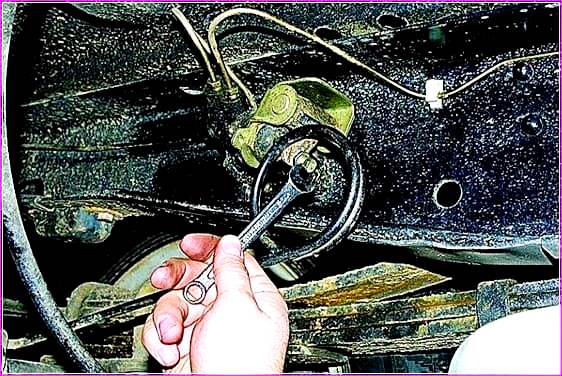

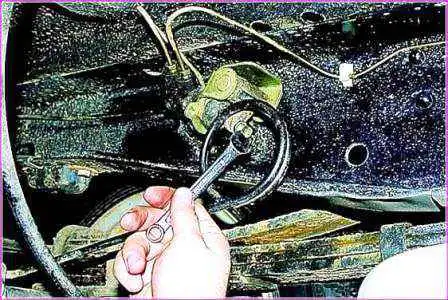

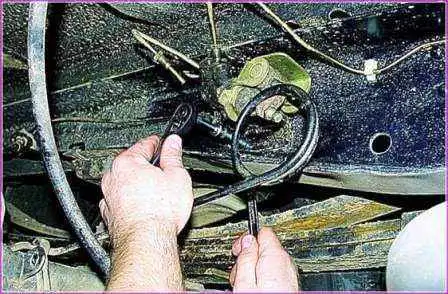

Болттарды «12» басымен бұрылмай отырып, реттегіш бекіткіш болттарының екі гайкасын бұрап алу үшін «13» пернесін пайдаланыңыз.

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

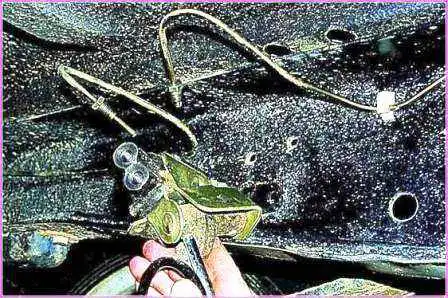

Болттарды шығарамыз және кронштейнмен бірге реттегішті көліктен шығарамыз

Газель автокөлігінің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

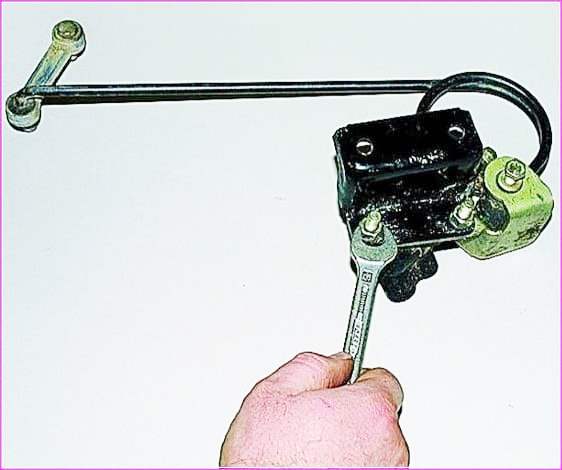

“13” пернесін пайдаланып, екі гайканы бұрап шығарамыз

Газель автокөлігінің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

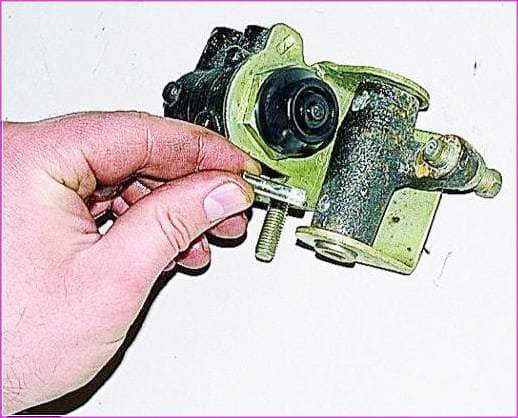

Реттегіштен кронштейнді алыңыз

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

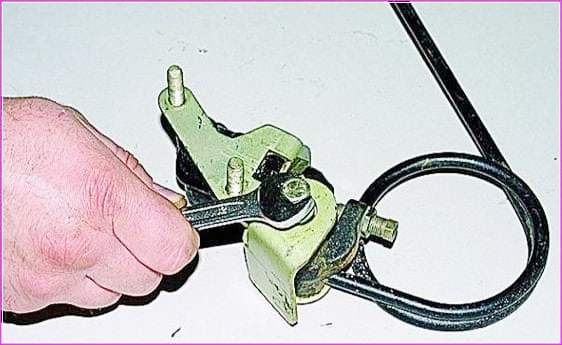

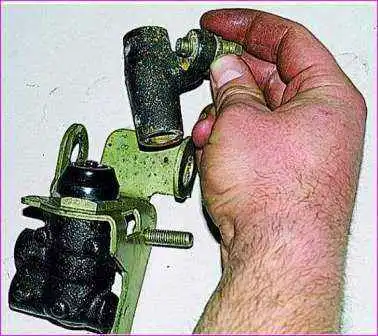

Бекіткіш болтты бұрап алу үшін “12” пернесін пайдаланыңыз

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

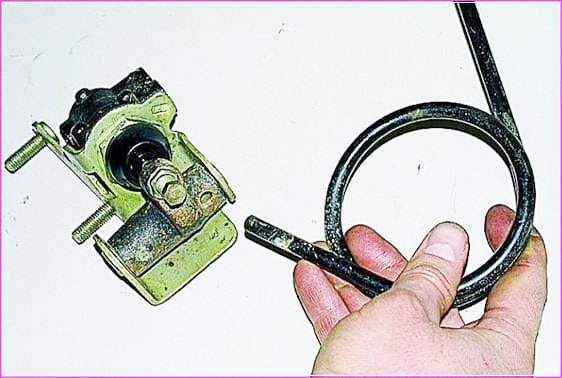

Жүктеу серіппесін алу

Газель автокөлігінің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

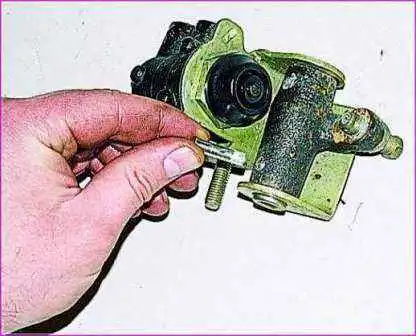

Істеуішті алу

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

Рычагтың осін алыңыз

Иінтіректі алыңыз

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

Бөлшектерді жаңа реттегішке жылжытқаннан кейін оны кері ретпен орнатыңыз.

Жүйеден қан кету және реттегішті реттеу.

Слайдерді реттеу

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

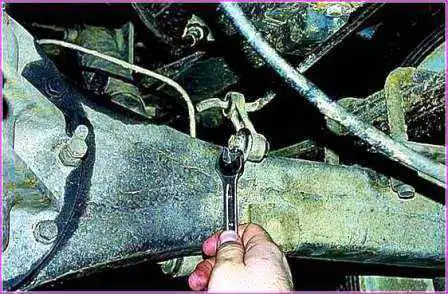

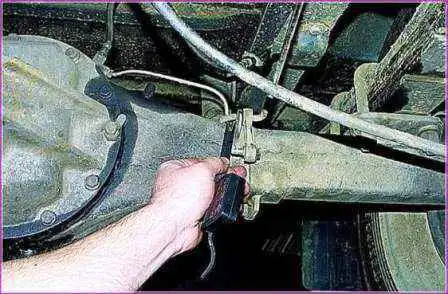

“13” пернесі арқылы тіреу гайкасын бұрап, жүк серіппесін артқы осьтен ажыратыңыз.

Жүктеме серіппесін төмен түсіреміз.

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

Реттеу болтының бекіткіш гайкасын бұрап алу үшін «14» пернесін пайдаланыңыз

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

“10” пернесін пайдаланып реттеу бұрандасын бұраңыз

Газельдің тежегіш күші реттегішін ауыстыру және реттеу автомобиль

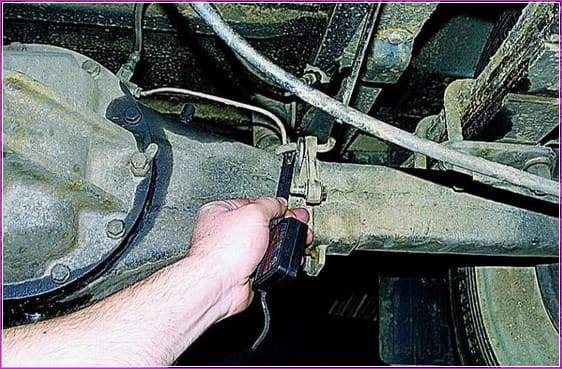

Кронштейн тесігінің ортасы мен реттегіш осі арасындағы қашықтықты мына шегінде орнатыңыз:

  • 28-32мм (4x2 автобустар үшін);
  • 36-40мм (4x4 автобустар үшін);
  • 13-17 мм (басқа көлік түрлері үшін).

Реттеу болтынан ұстап тұрып, бекіткіш гайканы қатайтыңыз.

Тіректің төменгі ұшын артқы ось кронштейніне бекітеміз.

Реттеуден кейін реттегіштің жұмысын тексеріңіз, ол үшін қатты, құрғақ жол бетінде 50-60 км / сағ жылдамдықпен тежегіш педальды қатты басамыз, бұл кезде көмекші дөңгелектерді бақылауы керек. жағы.

Жақсы және дұрыс реттелетін реттегішпен алдыңғы дөңгелектерді артқы жағына қатысты блоктауда аздап кедергі болуы керек.

Егер керісінше болса, реттеу болтының бекіткіш гайкасын босатып, болтты жарты айналымға бұрап алыңыз.

Алдыңғы дөңгелектер артқы дөңгелектерден бұрын құлыпталатын болса, реттегіш болтты жарты айналымға бұрап, бекіткіш гайканы қатайтыңыз.
