Еденде үш қатар орындықтары бар автомобиль кабинасында жолаушы орынының артында (немесе астында) қосымша жылытқыш бар.

Автобустарда жолаушылар салонының алдындағы орындық астындағы еденге қосымша жылытқыш орнатылады.

Көмекші қыздырғыш ішкі ауа режимінде жұмыс істейді.

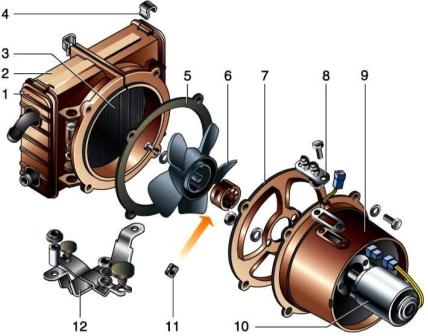

Қосымша қыздырғыш: 1 - корпустың қақпағы; 2 - жылытқыштың корпусы; 3 - жылытқыш радиатор; 4 - кронштейн; 5 - фланецті тығыздағыш; 6 - желдеткіш; 7 - қозғалтқыш фланеці; 8 - реостат; 9 - қалпақ; 10 - электр қозғалтқышы; 11 - желдеткіш гайка; 12 - жылытқыш кронштейн

Ішкі ауаның қыздырғыш радиаторы арқылы қайта-қайта өтуі кабинаның (ішкі бөлігін) жылытудың жоғары қарқындылығын қамтамасыз етеді.

Қосымша қыздырғыш құрылғы суретте көрсетілген.

Бұл көліктердің жылыту жүйесінде жүйедегі сұйықтық ағынының ұлғаюын қамтамасыз ететін электр сорғы пайдаланылады, бұл кабинаның (ішкі бөлігін) жылытуды жақсартады.

Қосымша қыздырғыш желдеткіш қозғалтқышын алу

Газель автокөлігінің қосымша жылытқышын жөндеу

Саңылаулы бұрағышты пайдаланып, қосымша қыздырғыштың қорғанысын бекітетін екі бұранданы бұрап алыңыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

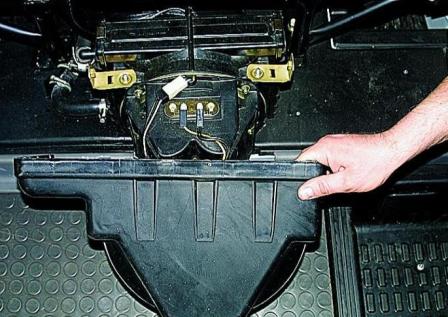

Біз қоршауды түсіреміз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Штепсельді қыздырғыш қозғалтқыштан ажыратыңыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Кілтпен немесе «7» басымен біз сымдарды бекітетін екі гайканы бұрап, оларды қозғалтқыш резисторының терминалдарынан ажыратамыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Электр қозғалтқышының қақпағының бұрандаларын «10» пернесінің көмегімен ұстап тұрып, сол кілтпен төрт гайканы бұрап алыңыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Біз қақпақты электр қозғалтқышымен бірге алып тастаймыз

Газель автокөлігінің қосымша жылытқышын жөндеу

Қақпақ пен жылытқыштың корпусы арасында резеңке тығыздағыш орнатылған

Газель автокөлігінің қосымша жылытқышын жөндеу

Біз электр желдеткішті қақпақтан шығарамыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Екі бұранданы бұрауышпен босатыңыз

Газель автокөлігінің қосымша жылытқышын жөндеу

Дөңгелекті қозғалтқыш білігінен алыңыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

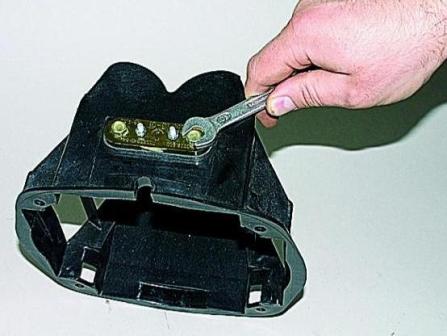

«8» кілтін пайдаланып, екі бекіту гайкасын бұрап алыңыз

Газель автокөлігінің қосымша жылытқышын жөндеу

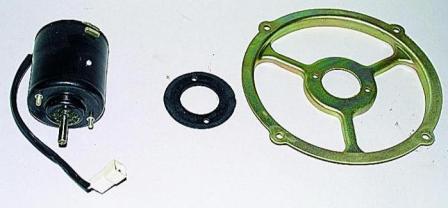

Мотор фланецін және резеңке тығыздағышты алыңыз

Газель автокөлігінің қосымша жылытқышын жөндеу

10 кілтін пайдаланып, екі бекіту болттарын бұрап алыңыз

Газель автокөлігінің қосымша жылытқышын жөндеу

Қозғалтқыш резисторын алып тастау

Ақаулы бөлшектерді ауыстырғаннан кейін біз электр желдеткішті кері ретпен жинап, орнатамыз.

Қосымша қыздырғыш радиаторын алу

Салқындатқыш сұйықтықты төгіңіз (салқындатқышты ауыстыру бөлімін қараңыз).

Біз электр желдеткішті алып тастаймыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Бұрауышты пайдаланып, қысқыштарды босатыңыз, шлангтарды қосымша қыздырғыш радиатор құбырларынан алыңыз

Газель автокөлігінің қосымша жылытқышын жөндеу

«12» кілтін пайдаланып, радиатор қақпағын кронштейнге бекітетін екі болтты бұрап алыңыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Біз қосымша қыздырғыштың радиаторын корпуспен алып тастаймыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Ол резеңке шайбалар мен болат төлкелер арқылы кронштейнге бекітіледі.

Газель автокөлігінің қосымша жылытқышын жөндеу

Бұрауыш екі бекіту кронштейнін «шығып тастаңыз».

Газель автокөлігінің қосымша жылытқышын жөндеу

Корпустың қақпағын алу

Газель автокөлігінің қосымша жылытқышын жөндеу

Екінші қақпақты дәл осылай шешіңіз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Тағы екі бекіту кронштейнін «шығыңыз» ...

Газель автокөлігінің қосымша жылытқышын жөндеу

Қыздырғыш корпусының жартысын бөліп алып, одан радиаторды алып тастаймыз.

Газель автокөлігінің қосымша жылытқышын жөндеу

Радиаторды «19» кілтіне ауыстырған кезде біз одан пластикалық құбырларды бұрап шығарамыз және қажет болған жағдайда оларды жаңа радиаторға орналастырамыз.

Біз радиаторды кері тәртіпте орнатамыз, содан кейін салқындату жүйесін сұйықтықпен толтырамыз.
