Біз көру арығында бірге жұмыс істейміз

Бөренені көтеріп, алдыңғы дөңгелекті алыңыз

Жақтаудың алдыңғы ұшының астына жүк көтергіштігі кемінде 2 тонна және биіктігі 700 мм болатын сенімді зауыттық стендті ауыстырамыз.

Біз ұяны түсіріп, оны сәуленің астында қалдырамыз немесе ыңғайлы болу үшін оны хабтың астына қайта реттейміз.

Тежегіш шлангіне зақым келтірмеу үшін алдыңғы тежегіш суппортын алып тастап, оны жақтауға байлаған жөн.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

«24» басымен біз баспалдақтарды бекітуге арналған төрт болтты бұрап шығарамыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Біз баспалдақтарды шығарамыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Серіппелі қақпақты алыңыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

«22» кілтімен серіппенің алдыңғы көзінің болтынан ұстап, гайканы «24» басымен бұрап алыңыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Біз болтты сақалмен немесе қолайлы таяқпен ұрып тастаймыз.

Біз сондай-ақ гайканы бұрап, артқы серіппенің болттарын (сырғаға) шығарамыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Біз көктемді алып тастаймыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Біз бұлақты кірден тазалаймыз

Біз болттарды серіппенің топсаларына кіргіземіз. Біз олардың арасында шнурды созамыз және серіппелі ауытқу көрсеткісін өлшейміз

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Ауыстыру көрсеткісі екі жапырақты серіппе үшін 147 ± 10 мм, төрт жапырақты серіппе үшін 135 ± 5 мм болуы керек.

Егер бұл мән аз болса, біз бүкіл серіппені ауыстырамыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Біз басқа балға арқылы балғамен соғып, қысқышты босатамыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Серіппені тірекке қысып, екі «17» кілтпен біз орталық болттың гайкасын бұрап, болтты алып тастаймыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Жапырақ серіппелерін бөліңіз.

Жапырақ серіппелерінің ішкі беттерін кір мен тоттан тазартамыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

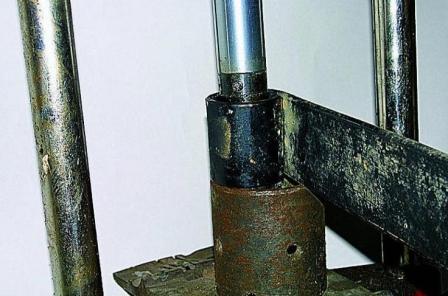

Резеңке-металл ілмектерді ауыстыру үшін біз серіппелі көзді престің астына қоямыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Топсаны басыңыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Жаңа топсаны файлмен немесе зығыр дөңгелекпен басуды жеңілдету үшін біз топсаның ұшынан металл пластиналардың шеттеріне қорғасынды фаска жасаймыз.

Біз топсаны таспа қысқышымен қысамыз.

Біз топсаны сабынды сумен майлап, оправканы пайдаланып, оны сол престе басамыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Серіппелі құлақшалардың резеңке-металл топсасын сығуға (басуға) арналған оправка.

Материал - болат

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Парақтардың бір-біріне қарама-қарсы жақтарын графит майымен майлап, біз серіппені жинаймыз.

Бұл ретте серіппенің алдыңғы және артқы құлақтарының конструкциясындағы айырмашылыққа назар аударыңыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Біз гайканы бұрап, серіппелі сырғаны бекітетін болтты шығарамыз.

Серіппелі ілмек тақталарын алыңыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Сырға кронштейнінің болттарын «14» кілтімен, «17» басымен ұстап тұрып, төрт гайканы бұрап, кронштейнді алыңыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Резеңке-металл топса кронштейнін ауыстыру

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Алынған бөліктерді кері ретпен орнатамыз, баспалдақтардың гайкаларын біркелкі қатайтамыз.

Серіппелі төсемдегі тік шығыңқы орын көліктің бойлық осіне қарап тұруы керек.

Резеңке-металл топса болттарының гайкаларын түпкілікті қатайтуды түзетілген серіппелері бар жүк тиелген көлікте жүргізу керек.

Бұл топсалардың дұрыс жұмыс істеуі үшін қажет.

Сол сияқты, біз серіппені бөлшектеп, машинаның екінші жағындағы резеңке-металл ілмектерді ауыстырамыз.

Резеңке буферді ауыстыру

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Ұзартқышы бар «17» басы бар болтты ұстап тұрып, гайканы «19» кілтімен бұрап алыңыз.

Газель автокөлігінің алдыңғы серіппесін алу, бөлшектеу

Біз буферді болтпен, шайбамен, втулкамен және шыныаяқпен бірге алып тастаймыз

Буферді кері ретпен орнатыңыз.
