Этапы разборки и сборки коробки передач M5GF1 Киа Магентис

Разбираем коробку передач для замены деталей

Перед разборкой коробки передач промываем ее и устанавливаем на стелаж

Разборка и сборка коробки передач M5GF1 Киа Магентис

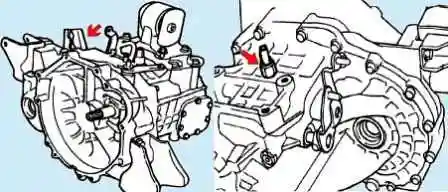

Снимаем кронштейн верхней опоры коробки передач

Снимаем кронштейн троса переключения передач

 Разборка и сборка коробки передач M5GF1 Киа Магентис

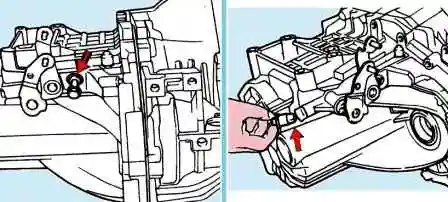

Снимаем цилиндр выключения сцепления

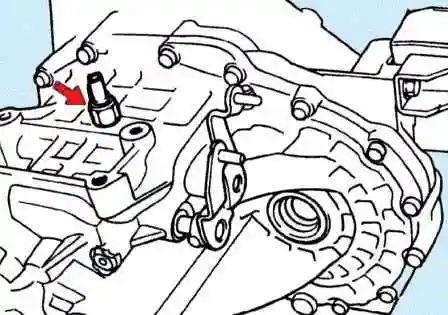

Снимаем выключатель фонаря заднего хода

 Разборка и сборка коробки передач M5GF1 Киа Магентис

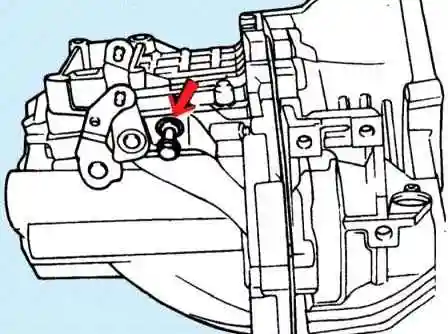

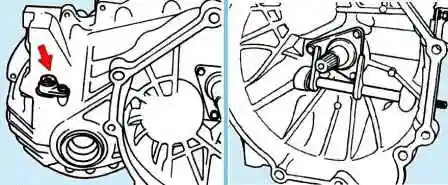

Снимаем механизм привода спидометра

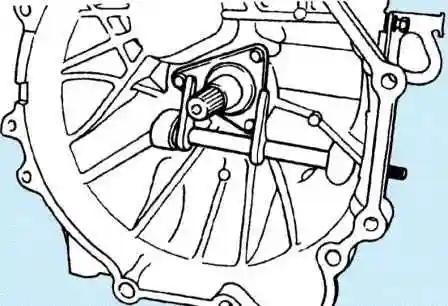

Снимаем вал вилки выключения сцепления и опорную втулку

 Разборка и сборка коробки передач M5GF1 Киа Магентис

Выкручиваем болт крепления расширителя

Снимаем узел шарикового тарельчатого клапана

Снимаем боковую крышку и промежуточную шестерню

 Разборка и сборка коробки передач M5GF1 Киа Магентис

Снимаем рычаг выбора, рычаг переключения передач и крышку уплотнения

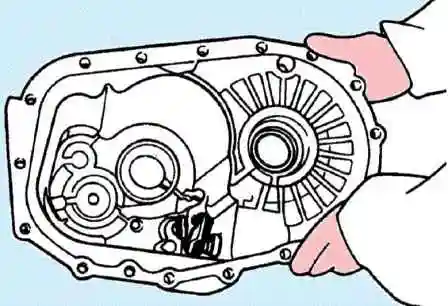

Снимаем картер сцепления с картера коробки передач с расширительным пружинным кольцом

 Разборка и сборка коробки передач M5GF1 Киа Магентис

Снимаем корпус блокировки и вал управления

Снимаем вал переключения передач

 Разборка и сборка коробки передач M5GF1 Киа Магентис

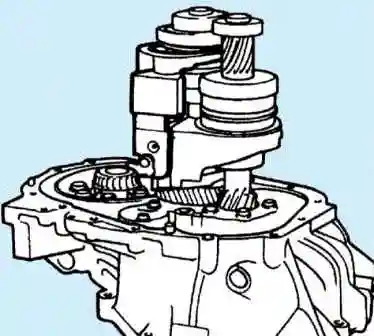

Снимаем вилку переключения пятой передачи

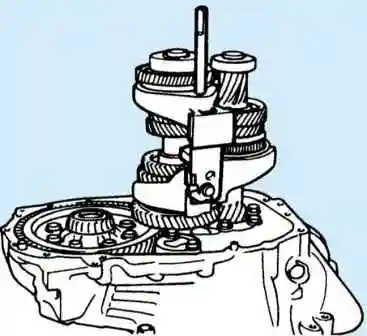

Снимаем вилку переключения третьей и четвертой передачи

 Разборка и сборка коробки передач M5GF1 Киа Магентис

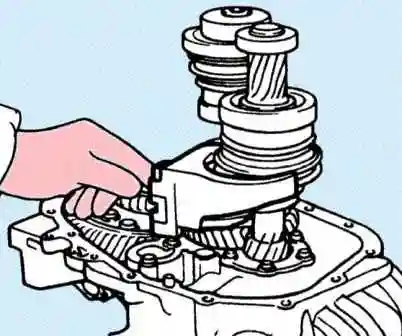

Снимаем вилку переключения первой и второй передачи

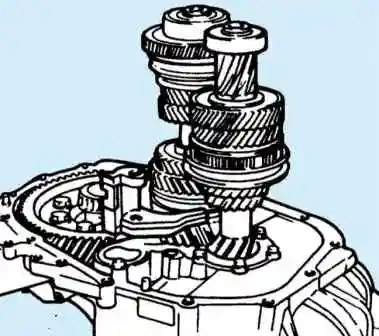

Снимаем держатель подшипника

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

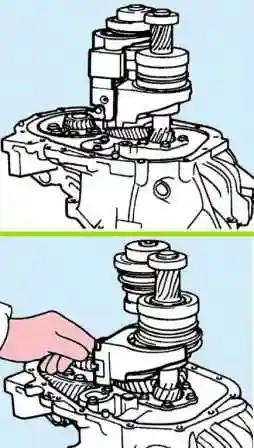

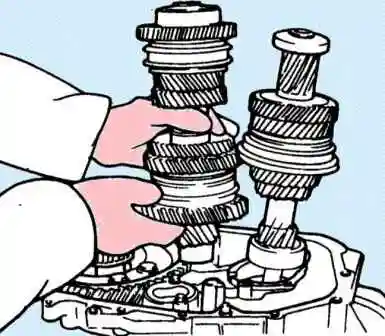

Одновременно снимаем входной и ведомый вал

Снимаем дифференциал

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

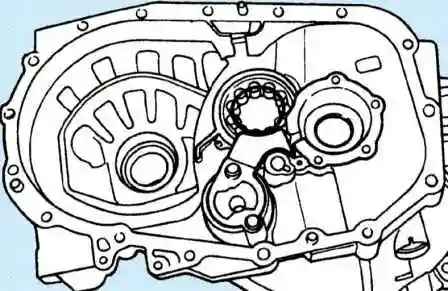

Снимаем крышку фиксатора и роликовый подшипник

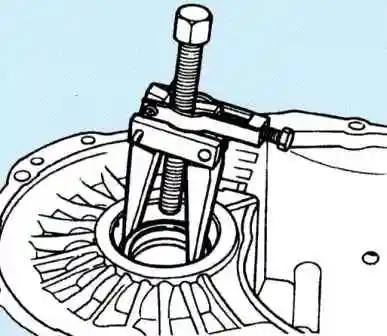

С помощью съемника 09455-33200 снимаем внешнюю распорную втулку подшипника дифференциала и масляное уплотнение приводного вала

 Разборка и сборка коробки передач M5GF1 Киа Магентис

Снимаем рычаги переключения и выбора передач с картера коробки передач

Сборка

С помощью подходящей оправки или специальной оправки 09455-33200 устанавливаем манжету приводного вала

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

Устанавливаем рычаги переключения и выбора передач в картер коробки передач

Устанавливаем крышку фиксатора и игольчатый подшипник

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

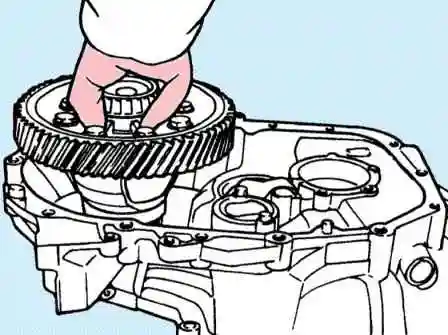

Устанавливаем дифференциал

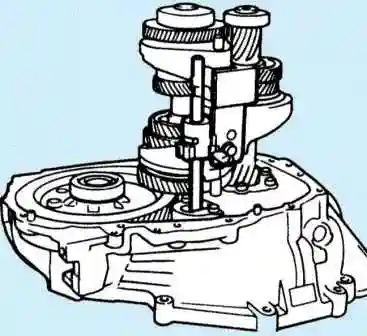

Одновременно устанавливаем входной и ведомый вал

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

Устанавливаем подшипник держателя

Устанавливаем вилку переключения первой и второй передачи

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

Устанавливаем вилку переключения третьей и четвертой передачи

Устанавливаем вилку переключения пятой передачи

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

Устанавливаем вал переключения передач

Устанавливаем корпус блокировки и вал управления

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

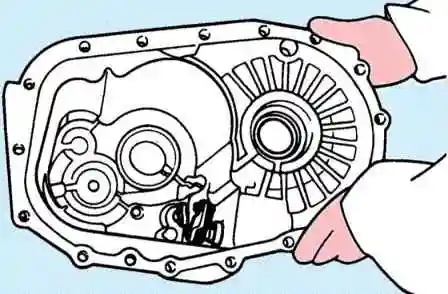

Собираем картер сцепления с картером коробки передач с расширительным пружинным кольцом

Устанавливаем рычаг выбора, рычаг переключения передач и крышку уплотнения

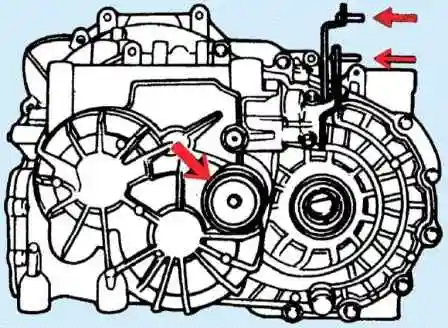

Устанавливаем боковую крышку и промежуточную шестерню

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

Устанавливаем узел шарикового тарельчатого клапана

Вкручиваем болт крепления расширителя

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

Устанавливаем вал вилки выключения сцепления и опорную втулку

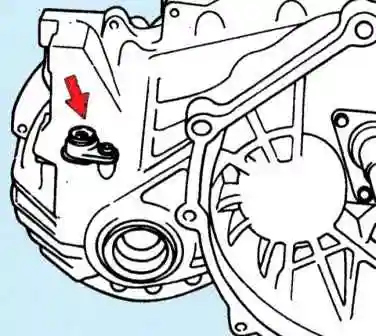

Устанавливаем механизм привода спидометра

 Разборка и сборка коробки передач M5GF1 Киа МагентисРазборка и сборка коробки передач M5GF1 Киа Магентис

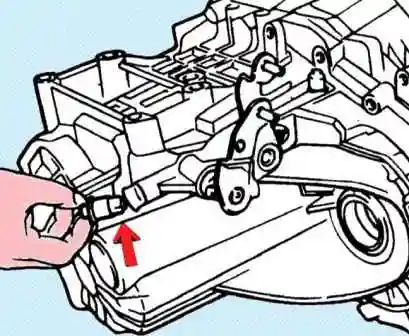

Устанавливаем выключатель фонаря заднего хода

Устанавливаем цилиндр выключения сцепления

Устанавливаем кронштейн троса переключения передач

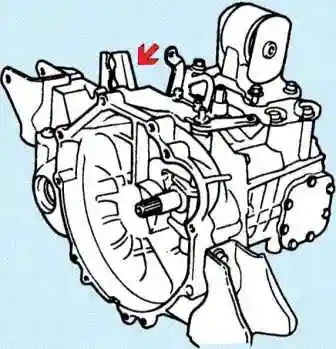

Устанавливаем кронштейн верхней опоры коробки передач
