Разборку редуктора моста мы рассмотрели в статье – Разборка для ремонта заднего моста автомобиля Газель
В этой статье рассмотрим как нужно правильно собрать и отрегулировать редуктор заднего моста автомобиля Газель.
Сборка редуктора
Собираем главную передачу в последовательности, обратной разборке, смазав подшипники и шестерни трансмиссионным маслом.
Установив в картер редуктора ведущую шестерню, динамометрическим ключом затягиваем гайку фланца моментом 16–20 кгс.м, при этом шестерню нужно поворачивать для правильной установки роликов в подшипниках.

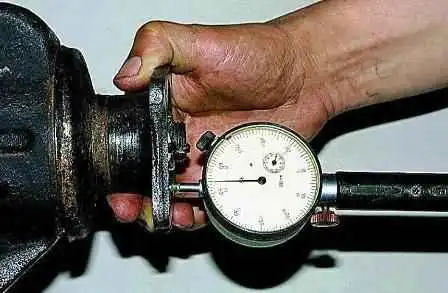

Устанавливаем на штатив индикатор с ценой деления не более 0,01 мм, упирая его ножку в торец фланца и перемещая за фланец вал, замеряем осевой люфт ведущей шестерни
Для устранения люфта вынимаем распорное кольцо, установленное на валу шестерни (см. Разборка для ремонта заднего моста автомобиля Газель) и микрометром измеряем его толщину.
Подбираем и устанавливаем новое распорное кольцо.
Оно должно быть тоньше снятого на величину люфта и дополнительно тоньше на 0,05 мм – если подшипники ведущей шестерни новые или на 0,01 мм – если подшипники оставлены прежние.

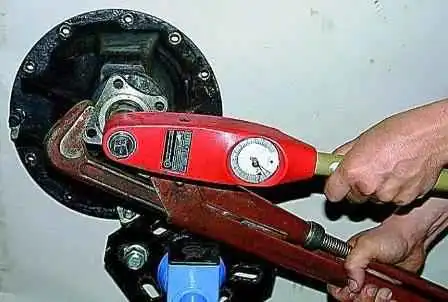

При отсутствии осевого люфта ведущей шестерни специальным динамометрическим ключом с ценой деления до 0,5 кгс.м проверяем момент сопротивления вращению вала.
При правильной регулировке момент сопротивления должен быть 15–20 кгссм для новых подшипников или 7–10 кгссм – если подшипники оставлены прежние.

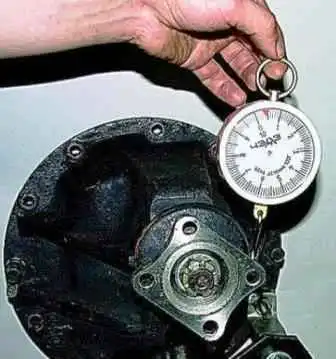

С достаточной точностью момент сопротивления можно замерить бытовым безменом, зацепив его крючок за отверстие фланца.
При этом требуемые значения будут меньше – 3,8–5 кгс и 1,8–2,5 кгс соответственно.
Если момент сопротивления больше – меняем распорное кольцо на другое, толще на 0,01–0,02 мм, если меньше – соответственно подбираем кольцо меньшей толщины.
Болты крепления частей коробки дифференциала и болты крепления ведомой шестерни, а также их резьбовые отверстия перед сборкой обезжириваем и покрываем анаэробным герметиком.
Особое внимание обращаем на чистоту торцевых посадочных поверхностей шестерен и коробки сателлитов, малейшие загрязнения или забоины недопустимы.

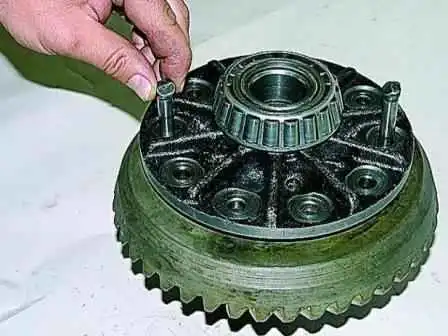

При установке ведомой шестерни на коробку сателлитов центрируем ее при помощи длинных болтов М10x1 (можно использовать болты от старых шатунов).
Регулировочными гайками поджимаем подшипники дифференциала с небольшим натягом, при этом поворачиваем шестерню то в одну, то в другую сторону, чтобы ролики подшипника заняли правильное положение.

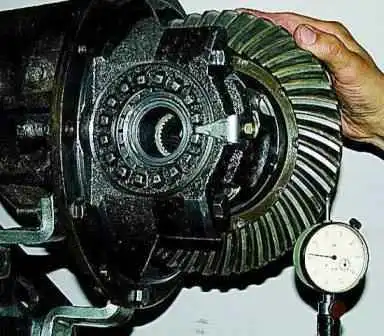

Для измерения бокового зазора в зацеплении шестерен главной передачи на картере заднего моста закрепляем индикатор, подведя его щуп к вершине зуба с наружной стороны ведомой шестерни.
Зазор должен быть 0,15–0,20 мм.
Замеры следует повторить не менее чем на шести зубьях в противоположных зонах венца.
Для уменьшения зазора (отверткой или тонким стальным стержнем) ослабьте регулировочную гайку со стороны, противоположной ведомой шестерне, а другую подтяните.
Отворачивать одну гайку и подтягивать другую нужно на одинаковую величину, ориентируясь по пазам регулировочных гаек.
При этом каждое отворачивание регулировочной гайки необходимо завершать небольшим ее заворачиванием.
Например, чтобы отпустить гайку на пять пазов, отверните ее на шесть, а затем на один паз заверните.
Это обеспечит постоянный контакт наружного кольца подшипника с гайкой и тем самым гарантирует его фиксацию во время работы.
Для увеличения зазора всю процедуру повторите в обратной последовательности.
После регулировки бокового зазора в зацеплении проверяем осевой люфт в подшипниках дифференциала, для чего закрепляем на штативе индикатор, упирая его щуп в торец ведомой шестерни.
Покачивая шестерню в осевом направлении, замеряем люфт в подшипниках дифференциала.
Регулировочной гайкой, расположенной с противоположной стороны от ведомой шестерни, выставляем осевой люфт 0,035–0,055.
Далее, поджимая гайку, устанавливаем преднатяг подшипников: 0,1 – при пробеге подшипников менее 10 тыс. км; 0,05 – при пробеге более 10 тыс. км.
Поворот гайки на один паз соответствует «сжатию» подшипника на 0,03 мм.
Отрегулировав, затяните болты крышек подшипников и установите стопорные пластины (см. Разборка для ремонта заднего моста автомобиля Газель) и еще раз проверьте боковой зазор.
Регулировка главной передачи по пятну контакта зубьев
Перед окончательным затягиванием болтов крепления крышек, поочередно выворачиваем их и наносим анаэробный герметик на резьбовую часть.
Регулировка главной передачи по пятну контакта зубьев – эффективный способ регулировки зацепления шестерен.
Он также позволяет проверить качество регулировки, выполненной другими способами.

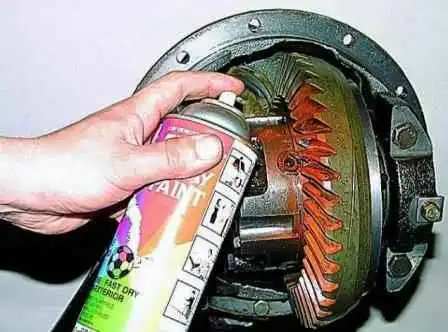

Нанесите на зубья ведомой шестерни краску, лучше яркую.
Проворачиваем несколько раз в обе стороны фланец ведущей шестерни, одновременно притормаживая ведомую шестерню до истирания краски в местах контакта зубьев.

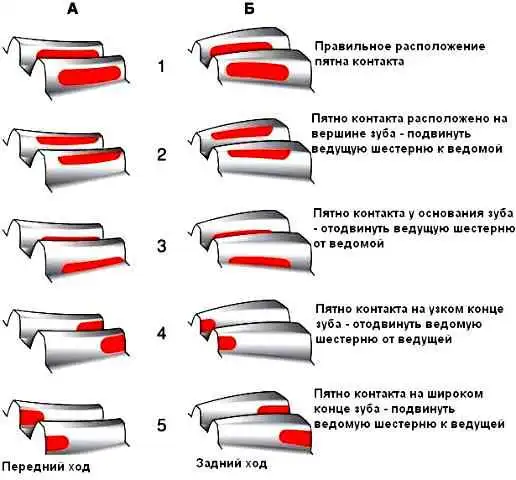

Осматриваем пятна контактов на зубьях ведомой шестерни с выпуклой и вогнутой стороны.
Если пятно контакта расположено на вершине зубьев – необходимо увеличить толщину регулировочного кольца у ведущей шестерни, а если у основания – уменьшить.
Если пятно контакта смещено к центру шестерни – необходимо увеличить зазор между ведомой и ведущей шестернями, а если наружу – уменьшить.
После регулировки устанавливаем редуктор в задний мост, при этом на болты крепления и фланец наносим тонкий слой маслостойкого герметика.
Собрав задний мост и залив в него масло (см. Замена масла в редукторе заднего моста автомобиля Газель), проводим испытание редуктора на ходу.
Для этого совершаем поездку со скоростью 60–70 км / ч в течение 20–30 мин.
Нагрев горловины картера не должен быть выше 95° (капли воды не должны кипеть).
В противном случае необходимо уменьшить преднатяг подшипников ведущей шестерни.
