Очистить все привалочные поверхности блока от прилипших и порванных при разборке прокладок
Закрепить блок цилиндров на стенде, внимательно осмотреть зеркало цилиндров, при необходимости следует снять шабером неизношенный поясок над верхним компрессионным кольцом
Металл следует снимать вровень с изношенной поверхностью цилиндра.
Вывернуть пробки масляного канала и продуть все масляные каналы сжатым воздухом.
Завернуть пробки на место.
Подсобрать коленчатый вал, для чего вывернуть пробки грязеуловителей шатунных шеек и удалить из них отложения, промыть и продуть воздухом, поставить пробки на место, затянуть их моментом 37... 51 Нм (3,8...5,2 кгсм).
Для надежного стопорения на резьбу пробок нанести анаэробный герметик «Стопор-9».
Проверить состояние рабочих поверхностей коленчатого вала.
Забоины, задиры и другие наружные дефекты не допускаются.
Протереть салфеткой постели под вкладыши в блоке и в крышках коренных подшипников.
Установить в постели блока вкладыши коренных подшипников верхние (с канавками и отверстиями), а в постели крышек - нижние (без канавок), протереть вкладыши салфеткой и смазать их маслом для двигателя.
Протереть салфеткой коренные и шатунные шейки коленчатого вала, смазать их чистым маслом и установить коленчатый вал в блок цилиндров.
Смазать маслом и установить полушайбы упорного подшипника:
- - верхние - в проточки третьей коренной постели антифрикционным слоем с канавками к щеке коленчатого вала;
- - нижние - вместе с крышкой третьего коренного подшипника. Выступы нижних полушайб должны зайти в пазы крышки;
Установить крышки остальных опор на соответствующие коренные шейки, завернуть и затянуть болты крепления крышек коренных подшипников моментом 98...107,9 Нм (10...11кгсм).
На нижних поверхностях 1, 2 и 4 коренных крышек выбиты их порядковые номера.
На нижней поверхности крышки третьей коренной опоры расположено резьбовое отверстие для крепления держателя масляного насоса, а на боковых поверхностях — проточки и пазы для установки полушайб
Крышки коренных опор устанавливаются согласно их нумерации, ориентируясь так, чтобы пазы под ус вкладыша в крышке и блоке располагались с одной стороны.
Провернуть коленчатый вал, вращение его должно быть свободным при небольшом усилии.
Проверить осевой зазор коленчатого вала (Рисунок 1), который должен быть не более 0,36 мм.
Для неизношенных коленчатого вала и полушайб упорного подшипника зазор составляет 0,06… 0,27 мм.
При превышении осевого зазора максимально допустимой величины заменить упорные полушайбы на новые и вновь замерить осевой зазор.
Если при замере он окажется более 0,36 мм, заменить коленчатый вал.
Взять сальникодержатель с сальником заднего конца коленчатого вала, проверить пригодность сальника к дальнейшей работе.
Если сальник имеет изношенные рабочие кромки или слабо охватывает фланец коленчатого вала - заменить его новым.
Запрессовку сальника в сальникодержатель рекомендуется производить при помощи оправки.
Сальник должен быть установлен пыльником наружу двигателя, рабочей кромкой, охватываемой пружиной, вовнутрь.
Перед запрессовкой на наружную поверхность сальника нанести смазку Литол-24, для облегчения запрессовки.
Заполнить на ⅔ полости между рабочей кромкой и пыльником резиновой манжеты смазкой ЦИАТИМ-221, установить и закрепить сальникодержатель с прокладкой к блоку цилиндров.
Установить маховик на задний конец коленчатого вала, совместив отверстие в маховике под штифт с установочным штифтом, запрессованным во фланец коленчатого вала.
Установить шайбу болтов маховика, наживить и затянуть болты моментом 70,6...78,4 Нм (7,2...8,0 кгсм).
Запрессовать втулку распорную и подшипник в гнездо маховика.
Подшипник запрессовывать, прикладывая усилие к наружному кольцу.
Запрессовка за внутреннее кольцо приведет к повреждению подшипника.
Далее собираем шатунно-поршневую группу – статья - Подсборка шатунно-поршневой группы двигателя.
Закрепить держатель к масляному насосу.
Установить масляный насос с прокладкой на привалочную плоскость блока цилиндров и закрепить.
Срезать выступающие над плоскостью блока, крышки цепи и сальникодержателя выступающие концы прокладок крышки цепи и прокладки сальникодержателя.
Установить и закрепить масляный картер с прокладкой и усилитель картера сцепления.
Смазать маслом, применяемым для двигателя, втулки промежуточного вала, установить сегментную шпонку в паз на конце промежуточного вала и установить промежуточный вал в блок цилиндров.
Ввернуть два болта в передний фланец промежуточного вала.
Установить шестерню с гайкой на задний конец вала, совместив шпоночный паз шестерни со шпонкой, и вращая промежуточный вал за два болта, завернуть гайку шестерни до упора.
Установить и закрепить фланец промежуточного вала.
Смазать маслом, применяемым для двигателя, валик привода масляного насоса и зубья шестерен и вставить валик в отверстие блока до входа в зацепление шестерен привода масляного насоса и промежуточного вала.
В отверстие втулки валика привода вставить шестигранный валик привода масляного насоса, так, чтобы он зашел шестигранное отверстие валика масляного насоса.
Установить и закрепить крышку привода масляного насоса с прокладкой.
Проверить легкость вращения промежуточного вала. Вал должен вращаться свободно, без заеданий.

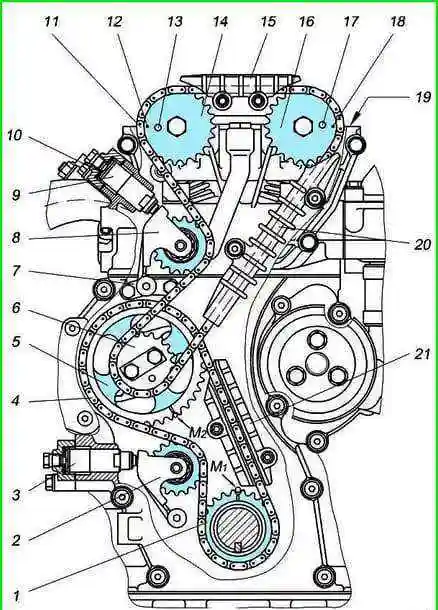

Установка привода распределительных валов (Рисунок 2):
Запрессовать сегментную шпонку в шпоночный паз переднего конца коленчатого вала.
С помощью специального приспособления напрессовать звездочку на коленчатый вал двигателя, ориентируя меткой вперед.
Установить резиновое уплотнительное кольцо в канавку переднего конца коленчатого вала.
Повернуть коленчатый вал двигателя до совпадения метки на звездочке коленчатого вала с меткой «М1» на блоке цилиндров, что будет соответствовать положению поршня первого цилиндра в ВМТ.
При этом метка на блоке цилиндров должна быть расположена симметрично относительно оси впадины зубьев звездочки.
Установить нижний успокоитель цепи, не затягивая болты крепления окончательно, нанеся предварительно на резьбу болтов анаэробный герметик «Стопор - 6».
Надеть нижнюю цепь на ведомую звездочку (число зубьев 38) промежуточного вала и на звездочку коленчатого вала двигателя.
Установить звездочку с цепью на промежуточный вал, при этом метка на ведомой звездочке промежуточного вала должна совпасть с меткой «М2» на блоке цилиндров, а ведущая ветвь цепи, проходящая через успокоитель, должна быть натянута.
Установить ведущую звездочку промежуточного вала со штифтом и закрепить обе звездочки на промежуточном валу болтами моментом 24,5...26,5 Нм (2,5...2,7 кгсм).
Отогнуть два угла стопорной пластины на гранях головок болтов.
Установить рычаг натяжного устройства со звездочкой нижней цепи привода распределительных валов и закрепить болтом рычага, предварительно нанеся на резьбу болта анаэробный герметик «Стопор-6».
Нанесение излишнего количества герметика приведет к его выдавливанию из резьбы и неподвижности рычага натяжного устройства на оси.
Нажимая на рычаг натяжного устройства, натянуть цепь, проверить правильность установки звездочек по меткам и затянуть болты нижнего успокоителя.
После установки нижней цепи не допускается вращение коленчатого вала до момента установки цепи привода распределительных валов и гидронатяжителей.
Установить опору болта рычага натяжного устройства и закрепить болтами, предварительно нанеся на резьбу болтов анаэробный герметик «Стопор-6»
Установить рычаг натяжного устройства со звездочкой верхней цепи привода распределительных валов и закрепить болтом рычага на опоре, предварительно нанеся на резьбу болта анаэробный герметик «Стопор-6».
Надеть на ведущую звездочку промежуточного вала верхнюю цепь привода распределительных валов.
Нанести на блок цилиндров вокруг установочной втулки крышки цепи на правой стороне блока (внутри которой находится канал подачи масла к нижнему гидронатяжителю) силиконовый клей-герметик «Юнисил Н50-1».
Взять крышку цепи с сальником, проверить пригодность сальника к дальнейшей работе.
Если сальник имеет изношенную рабочую кромку или слабо охватывает ступицу шкива-демпфера - заменить его новым.

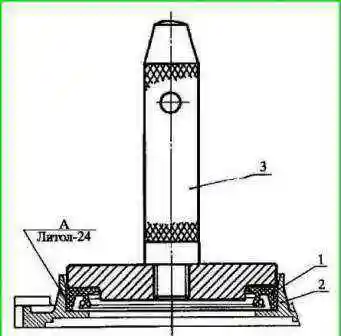

Запрессовку сальника в крышку цепи рекомендуется производить при помощи оправки (Рисунок 3).
Сальник должен быть установлен пыльником наружу двигателя, рабочей кромкой, охватываемой пружиной — внутрь.
Перед запрессовкой на наружную поверхность сальника нанести смазку «Литол-24» для облегчения запрессовки.
Заполнить на полость между рабочей кромкой и пыльником резиновой манжеты крышки цепи смазкой ЦИАТИМ-221.
Удерживая цепь второй ступени от соскакивания со звездочки промежуточного вала, установить и закрепить крышку цепи с прокладками и кронштейн генератора.
Установить и закрепить водяной насос с электромагнитной муфтой с прокладкой к крышке цепи, затянув болт крепления водяного насоса к крышке цепи.
Смазать чистым моторным маслом, применяемым для двигателя, отверстие под гидронатяжитель в крышке цепи и установить собранный гидронатяжитель до касания в упор рычага натяжного устройства, но не нажимать, с целью исключения срабатывания фиксатора гидронатяжителя.
Установить в крышку шумоизоляционную шайбу, закрыть гидронатяжитель крышкой с прокладкой, вставить болты (нижний болт со скобой крепления провода датчика синхронизации) и затянуть болты крепления крышки.
Через отверстие в крышке гидронатяжителя оправкой нажать на гидронатяжитель, перемещая его до упора, затем отпустить, при этом стопорное кольцо на плунжере выйдет из зацепления с корпусом гидронатяжителя и даст возможность плунжеру и корпусу перемещаться под действием пружины.
Корпус переместится до упора, а цепь через рычаг натяжного устройства будет натянута.
Завернуть пробку в крышку гидронатяжителя, предварительно нанеся на резьбу пробки анаэробный герметик «Стопор-6».
Срезать выступающие над плоскостью блока цилиндров и крышки цепи концы прокладок крышки цепи.
В случае отсутствия на прокладке головки цилиндров резиновых уплотнителей в двух местах, ложащихся на стыки крышки цепи с блоком цилиндров, следует нанести на эти места прокладки (окна) силиконовый клей-герметик «Юнисил Н50-1».
Установить на штифты блока цилиндров и шпильки крышки цепи прокладку головки цилиндров.
Установить на патрубок водяного насоса шланг, соединяющий патрубок водяного насоса с корпусом термостата.
Установить подсобранную головку цилиндров на блок цилиндров и закрепить.

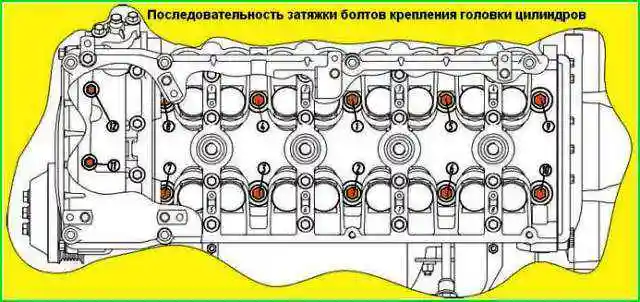

Затяжку болтов крепления головки цилиндров производить в последовательности, указанной на рисунке 4, в два этапа: предварительно затянуть болты моментом 40...50 Нм (4,0...5,0 кгс м), затем выдержать не менее 1,2 мин и окончательно затянуть болты доворотом на угол 90˚.
Перед установкой резьбу болтов смазать моторным маслом.
Затяжку болтов № 11, 12 произвести моментом 19,6...24,5 Нм (2,0...2,5 кгсм).
Во избежание гидроудара при затягивании болтов и возникновения трещин в блоке цилиндров, масло в резьбовых колодцах блока должно отсутствовать.
Отвернуть болты и снять крышки распределительных валов, протереть салфеткой постели под распределительные валы в головке и в крышках, перед установкой крышек смазать резьбу болтов чистым моторным маслом.
Смазать маслом, применяемым для двигателя, отверстия в головке под гидротолкатели и установить гидротолкатели в головку цилиндров.
При ремонте двигателя без замены гидротолкателей следует устанавливать их в соответствии с их расположением перед разборкой.
При выходе гидротолкателя из строя он подлежит замене, так как не ремонтируется.
Вынимать гидротолкатели необходимо присоской или магнитом.
Установить распределительные валы на головку цилиндров, предварительно смазав постели в головке маслом, применяемым для двигателя.
Распределительный вал впускных клапанов устанавливается штифтом на звездочке вверх, а распределительный вал выпускных клапанов - штифтом звездочки вправо.
За счет углового расположения кулачков, данные положения распределительных валов являются устойчивыми.
Смазать опорные шейки валов чистым моторным маслом, применяемым в двигателе.

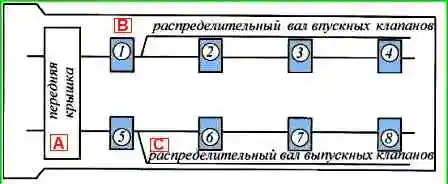

Крышки распределительных валов должны устанавливаться соответственно их нумерации (рисунок 5), ориентируясь круглыми бобышками с номерами для впускного вала — влево, выпускного — вправо, если смотреть со стороны переднего торца двигателя.
Данная ориентация связана с нессиметричным расположением канавки масляного канала в крышках.
Установить переднюю крышку распределительных валов с установленными в ней упорными фланцами на установочные втулки, при этом за счет продольного перемещения распределительных валов обеспечить установку упорных фланцев в канавки.
Перед установкой упорный фланец смазать чистым моторным маслом, применяемым в двигателе.
Установить крышки № 3 и № 7 распределительных валов и предварительно затянуть болты крепления крышек до соприкасания поверхности крышек с верхней плоскостью головки цилиндров.
Установить все остальные крышки, в соответствии с маркировкой, и затянуть болты крепления крышек предварительно.
Затянуть болты крепления крышек распределительных валов окончательно моментом 18,6...22,6 Нм (1,9...2,3 кгсм).
Смазать все кулачки распределительных валов моторным маслом и проверить вращение каждого распределительного вала в опорах, для чего провернуть распределительный вал ключом за специальный четырехгранник на распределительном валу до положения полного сжатия пружин клапанов одного из цилиндров.
При дальнейшем повороте распределительный вал должен самостоятельно провернуться под действием клапанных пружин до положения касания следующих кулачков с толкателями.
После проверки легкости вращения распределительных валов поворотом сориентировать их так, чтобы установочные штифты под звездочки располагались ориентировочно горизонтально и были направлены в разные стороны (Рисунок 2).
Данные положения распределительных валов являются устойчивыми и обеспечиваются угловым расположением кулачков.
Установку углового положения распределительных валов начинать с выпускного вала, для этого, накинув на звездочку приводную цепь, установить звездочку на фланец и штифт распределительного вала, при этом для совпадения штифта и отверстия на звездочке повернуть распределительный вал за четырехгранник по часовой стрелке.
Поворотом распределительного вала против часовой стрелки натянуть ведущую ветвь цепи, при этом метка на звездочке должна совпасть с верхней плоскостью головки цилиндров. Нельзя допускать поворота коленчатого вала.
для угловой установки впускного распределительного вала накинуть на звездочку приводную цепь, установить звездочку на фланец и штифт распределительного вала при слегка провисшей ветви цепи между звездочками.
Поворотом распределительного вала против часовой стрелки натянуть цепь, при этом метка на звездочке должна совпасть с верхней плоскостью головки цилиндров.
Установить и затянуть моментом 54,9...60,8 Нм (5,6...6,2 кгсм) болты крепления звездочек, удерживая распределительные валы от проворачивания ключом за четырехгранник.
Установить гидронатяжитель верхней цепи привода распределительных валов аналогично установке гидронатяжителя нижней цепи.
Установить средний и верхний успокоители цепи, завернуть, не затягивая окончательно болты крепления, нанеся предварительно на резьбу болтов анаэробный герметик «Стопор-6».
Поворотом коленчатого вала двигателя по ходу вращения натянуть рабочие ветви верхней цепи и окончательно затянуть болты крепления среднего и верхнего успокоителей цепи.
Установить втулку на передний конец коленчатого вала вплотную к звездочке, ориентируя большой внутренней фаской к уплотнительному кольцу, а проточкой под конец шпонки в сторону переда двигателя.
Запрессовать призматическую шпонку в шпоночный паз переднего конца коленчатого вала так, чтобы она зашла до упора полусферическим концом в проточку втулки.
Напрессовать с помощью специального приспособления шкив-демпфер на передний конец коленчатого вала до упора, совместив шпоночный паз шкива демпфера со шпонкой.
Завернуть стяжной болт и затянуть моментом 166,6...215,6 Нм (17...22 кгсм).
По окончании сборки произвести контроль установки распределительных валов, для этого провернуть коленчатый вал двигателя по ходу вращения на два оборота до совпадения метки на демпфере коленчатого вала с меткой на крышке цепи.
При этом метки на звездочках распределительных валов должны совпасть с верхней плоскостью головки цилиндров.
При ремонте двигателя, связанном со снятием распределительных валов, головки цилиндров и звездочек на промежуточном валу установку привода распределительных валов при сборке производить, как указано выше.
В случае если при ремонте не снимаются звездочки промежуточного вала и крышка цепи, то перед разборкой необходимо установить поршень 1-го цилиндра в положение ВМТ на такте сжатия, при этом риска на шкиве-демпфере коленчатого вала должна совпасть с выступом на крышке цепи, а метки на звездочках распределительных валов должны быть расположены горизонтально, направлены в разные стороны, и совпадать с верхней плоскостью головки цилиндров.
После снятия распределительных валов и головки цилиндров поворот коленчатого вала может быть только с возвратом в исходное положение или с поворотом на 2 оборота коленчатого вала.
Поворот коленчатого вала на 1 оборот даже при совпадении меток на шкиве и крышке цепи приведет к неправильной установке фаз газораспределения.
При неправильной установке распределительных валов и звездочек, метки на звездочках не будут совпадать с верхней плоскостью головки цилиндров.
В этом случае необходимо снять звездочки, провернуть коленчатый вал по ходу вращения на 1 оборот и повторить установку звездочек как указано выше
Последующие операции по сборке двигателя
Установить и закрепить переднюю крышку головки цилиндров с прокладкой.
Установить корпус термостата в шланг термостата и закрепить корпус термостата с прокладкой к головке цилиндров, затянуть хомуты шланга.
Запрессовать трубку стержневого указателя уровня масла и установить указатель.
Для повышения надежности установки и герметичности предварительно нанести на поверхность нижнего конца трубки герметик «Локтайт-638».
Установить выпускной коллектор с прокладкой на шпильки головки цилиндров. Наживить и затянуть все, кроме последней, гайки крепления коллектора.
Установить экран выпускного коллектора на шпильки выпускного коллектора и закрепить гайками.
Установить на штуцер водяного насоса шланг, соединяющий насос с трубкой забора воды, и закрепить хомутом.
Надеть на трубку забора воды скобу.
Вставить трубку забора воды в шланг, надетый на штуцер водяного насоса, и надеть скобу на последнюю шпильку коллектора.
Закрепить скобу затяжкой гайки и затянуть хомут шланга.
Установить пробку сливного отверстия блока цилиндров, предварительно нанеся на резьбу пробки силиконовый клей-герметик «Юнисил Н50-1» или анаэробный герметик «Стопор-6».
Установить и закрепить крышку клапанов с прокладкой и уплотнителями свечных колодцев. Установить на крышке клапанов держатель разъема датчика синхронизации.
Установить и закрепить кронштейны генератора верхний и нижний и передний кронштейн подъема двигателя одновременно.
Установить патрубок отбора охлаждающей жидкости с прокладкой.
Предварительно нанести на резьбу болтов патрубка анаэробный герметик «Стопор-6».
Установить и закрепить впускную трубу с прокладкой к головке цилиндров.
Установить ресивер с прокладкой на шпильки впускной трубы и закрепить гайками.
Закрепить ресивер к головке цилиндров посредством двух угловых кронштейнов, устанавливаемых на шпильки головки цилиндров.
Сначала следует наживить, не затягивая, винты крепления кронштейнов к ресиверу, затем затянуть гайки крепления кронштейнов к головке и затянуть винты крепления к ресиверу.
Установить шланг вентиляции с трубкой вентиляции и закрепить хомутами.
Установить шланг малой ветви вентиляции на штуцеры трубки вентиляции и ресивера и закрепить хомутами.
Установить и закрепить ведомый и нажимной диски сцепления, центрируя ведомый диск с помощью специальной оправки.
В качестве оправки можно использовать первичный вал КПП.
Болты нажимного диска завернуть последовательно в несколько этапов, для исключения перекоса нажимного диска до момента 19,6...24,5 Нм (2,0...2,5 кгсм).
Установить палец вилки выключения сцепления и шпильки в картер сцепления.
Установить картер сцепления с кронштейном подъема двигателя на установочные штифты блока цилиндров и закрепить к блоку цилиндров болтами.
Снять двигатель со стенда.
Порядок установки навесного оборудования на двигатель
- 1. Смазать резиновые уплотнительные кольца форсунок чистым моторным маслом, установить топливопровод концами форсунок в отверстия впускной трубы и закрепить топливопровод.
- 2. Установить датчик сигнализатора аварийного давления масла в головку цилиндров, предварительно нанеся на резьбовую часть датчика анаэробный герметик «Стопор-6».
- 3. Установить генератор и закрепить его. Сначала следует затягивать гайки болтов крепления генератора к верхнему и нижнему кронштейнам, затем - болт крепления втулки верхнего кронштейна.
- 4. Установить автоматическое натяжное устройство так, чтобы штифт устройства зашел в отверстие бобышки его крепления, и затянуть винт его крепления, предварительно нанеся на резьбу винта анаэробный герметик «Стопор-6».
Затем следует:
- - отвести ролик натяжного устройства ключом за болт крепления ролика в его крайнее положение;
- - вставить фиксирующий штифт (Ø 4 мм и длиной 55 мм) в отверстие натяжного устройства до упора;
- - освободить ролик, который при этом ролик штифтом в крайнем положении;
- - надеть ремень на шкивы;
- - незначительно отвести ролик ключом, ослабив штифт, и вынуть штифт пассатижами;
- - подвести ролик к ремню и освободить ролик. Ремень натянется натяжным устройством.
- 5. Установить датчик фазы в отверстие головки цилиндров и закрепить его болтом, предварительно смазав уплотнительное кольцо датчика чистым моторным маслом.
Фланец датчика должен плотно прилегать к поверхности головки блока до закрепления болтом.
- 6. Установить датчик синхронизации в отверстие прилива крышки цепи. Провод датчика уложить в скобу, закрепленную нижним болтом крышки нижнего гидронатяжителя, разъем установить в держатель на крышке клапанов.
- 7. Установить датчик детонации и закрепить гайкой с пружинной шайбой моментом 20 ± 0,5 Нм (2,0 ± 0,05 кгсм).
- 8. Установить и закрепить к ресиверу дроссель с прокладкой.
- 9. Ввернуть свечи зажигания.
При установке свечей принимать меры предосторожности для того, чтобы не повредить резьбу свечного отверстия головки цилиндров.
Свечи должны устанавливаться легким вращением ключа и затем затягиваться моментом 20,0...30,0 Нм (2,1...3,1 кгсм).
- 10. Установить катушки зажигания и закрепить гайками.
- 11. Установить стартер и закрепить болтами.
- 12. Ввернуть датчики температуры охлаждающей жидкости системы управления и сигнализатора перегрева охлаждающей жидкости в корпус термостата, предварительно нанеся на резьбовую часть датчиков анаэробный герметик «Стопор-6».
- 13. Установить термоклапан с прокладкой, сориентировав его штуцером вверх, и закрепить термоклапан штуцером масляного фильтра.
- 14. Установить масляный фильтр.
Перед установкой фильтра резиновую прокладку фильтра смазать чистым моторным маслом.
Навернуть фильтр на штуцер до касания прокладкой опорной поверхности и затем довернуть на ¾ оборота.
